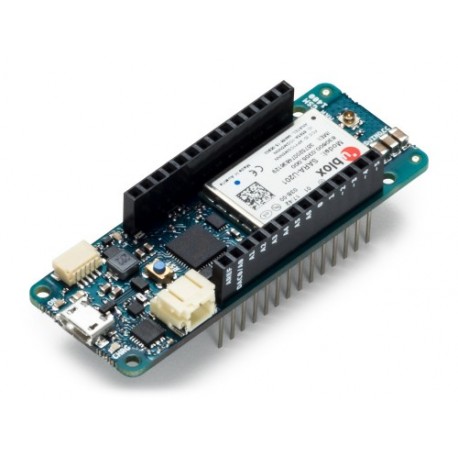

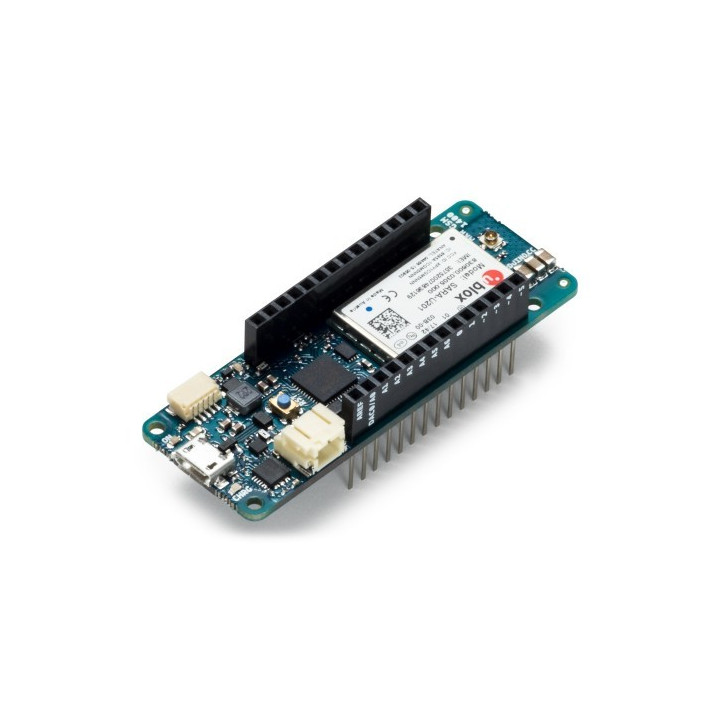

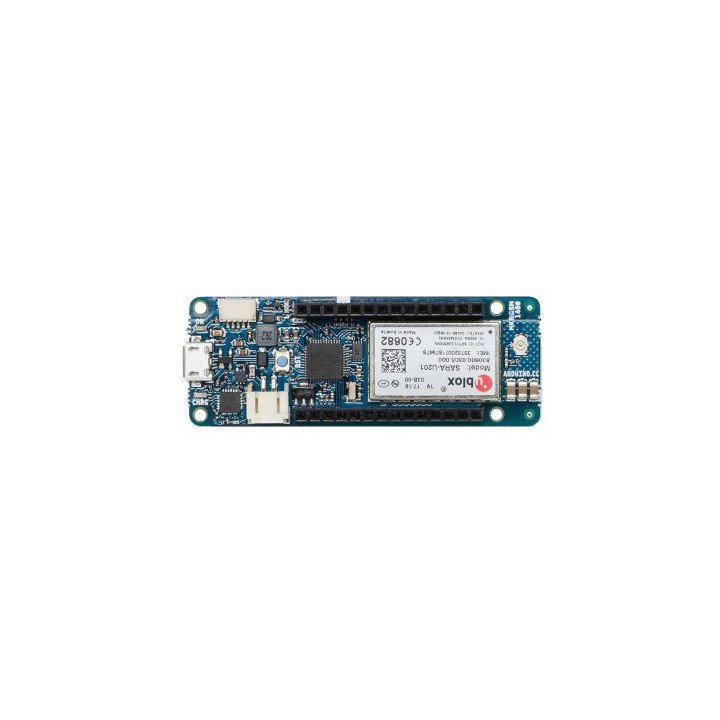

Carte Arduino MKR GSM 1400 ( ARM Cortex® M0+ 32 bits) ABX00018 avec transceiver GSM SARAU201

La carte Arduino MKR GSM 1400 ABX00018 a été conçue pour offrir une solution compacte, économique et performante combinant la puissance d'un module MRK ZERO basé sur un Atmel SAMD21 (doté d'un noyau ARM Cortex® M0+ 32 bits) et d'un module GSM (sur la base d'un SARAU201). Le module est livré sans antenne GSM (nécessaire à son utilisation).


La platine est prévue être alimentée en utilisant soit une batterie LiPo 3,7 V (non livrée) et/ou une source d'alimentation externe 5 V (non livrée) dont la commutation de l'une à l'autre se fait automatiquement.

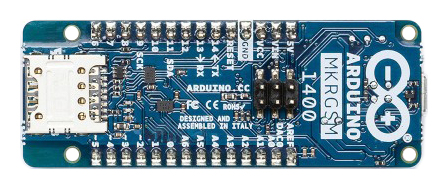

L'utilisation d'une carte SIM (non incluse) à insérer dans le support nano SIM au dos de la platine est indispensable pour pouvoir utiliser le module GSM.

TRES IMPORTANT: Durant les phases d'utilisation du module GSM, le courant requis pouvant dépasser largement les 500 mA (bien plus que ce que peut fournir le port USB d'un PC),  il est donc INDISPENSABLE de disposer d'une batterie (par exemple type LiPo 1500 mAh minimum) en complément pour compenser le manque d'ampérage. En cas d'utilisation d'une alimentation 5V externe appliquée sur l'entrée Vin, cette dernière devra être capable de fournir au moins 2 A.

Attention: contrairement à la plupart des cartes Arduino et Genuino, le MKR GSM 1400 fonctionne en 3.3 V. La tension maximale tolérée sur ses E/S est donc de 3,3 V (et pas 5 V) . L'application de tensions supérieures à 3,3 V sur n'importe quelle broche d'E/S pourrait endommager la carte.

Le module ne nécessite qu'un simple câble micro-USB (non livré) pour être opérationnel (alimentation sans utilisation du module GSM et programmation). Les différents ports d'entrée/sortie sont disponibles sur 2 connecteurs femelles au pas de 2,54 mm.


Caractéristiques:
Microcontrôleur : SAMD21 Cortex-M0+ 32bit low power ARM MCU
Tension d'alimentation: 5 V (USB/VIN) / 2 A (recommandé)
Tolérance sur les E/S: 3,3 V
Nombre d'E/S numérique: 22
Broches PWM: 12
UART: 1
SPI: 1
I2C: 1
Entrée analogique: 7 (ADC 8/10/12 bits)
Sortie analogique: 1 (DAC 10 bits)
Interruption externe: 8
Courant max. par E/S: 7 mA
Mémoire Flash: 256 KB dont 8 KB utilisé par le bootloader
SRAM: 32 KB
EEPROM: Non
Vitesse horloge: 48 MHz
Port USB embarqué Full-Speed USB Device et Host
Module GSM: SARAU201
Bande de fréquences: GSM 850 MHz, E-GSM 1900 MHz, DCS 1800 MHz, PCS 1900 MHz
Format carte SIM supporté: nano SIM (non livrée)
Sortie antenne externe: micro UFL 2 dB (antenne non livrée).


Note: Ce module d'évaluation "GSM" est uniquement destiné au prototypage et à l'évaluation. Ce dernier n'est pas conçu, ni autorisé pour le développement de système d'alarme de quelque nature soit-ils.


L'environnement de développement de cette platine est disponible en libre téléchargement à l'adresse: www.arduino.cc
