Capteur vibration MIKROE avec interface I2C intégrée

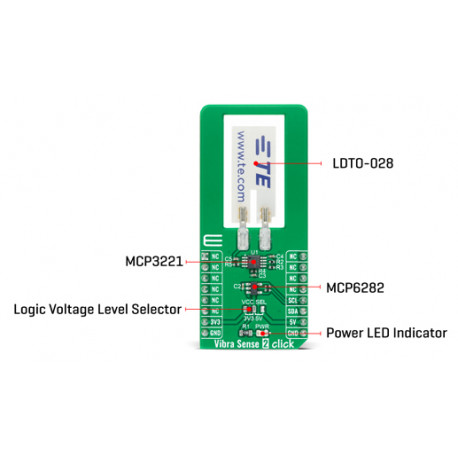

Le module Vibra Sense 2 Click de chez MikroElektronika est basé sur un capteur de vibration LDT0-028K (un film polymère PVDF piézoélectrique flexible de 28 μm d'épaisseur avec des électrodes d'encre argent sérigraphiées, laminé sur un substrat polyester de 0,125 mm et équipé de deux contacts sertis).

Ce capteur est souvent utilisées pour les mesures de flexion, de toucher, de vibration et de choc. Doté d'une grande réceptivité aux chocs violents avec une large plage dynamique il garantit également d'excellentes performances de mesure.

Lorsque le capteur se déplace d'avant en arrière, un petit courant alternatif et une grande tension seront créés par le comparateur de tension intégré sur le module. Un convertisseur A/D sur 12 bits MCP3221 permet de récupérer les données via l'interface I2C de votre microcontrôleur (PIC, Arduino®, etc...)

Des exemples de programmes dédiés aux ARM, dsPIC30/33 & PIC24, PIC, FT90, AVR et PIC32™ avec les compilateurs "BASIC" (mikroC) , "C" (mikroC) et "Pascal" (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Caractéristiques:

• Alimentation: 3,3V ou 5V
• Capteur LDT0-028K
• Type: vibration
• Interface: I2C (jusqu'à 400 Khz)
• Dimensions: 57,15 x 25,4 mm
• Poids: 28 g

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

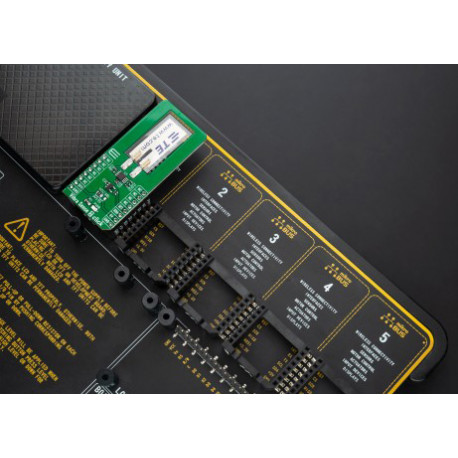

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés

{
pinMode(validation,OUTPUT);
digitalWrite(validation,HIGH);
module.begin(); // initialisation de module
attachInterrupt(0, alarme, FALLING); // attache l'interruption externe n°0 à la fonction alarme
}

void loop()
{
}

void alarme()
{
for (int i=0; i<5; i++)
{
for(int t=0; t< 16; t++) // allumage successif des 16 led
{
module.setPixelColor(t, 128, 0, 0);
}
module.show(); // rafraichissement des led
delay(300);
for(int t=0; t< 16; t++) // extinction successif des 16 led
{
module.setPixelColor(t, 0, 0, 0);
}
module.show(); // rafraichissement des led
delay(300);
}
}
