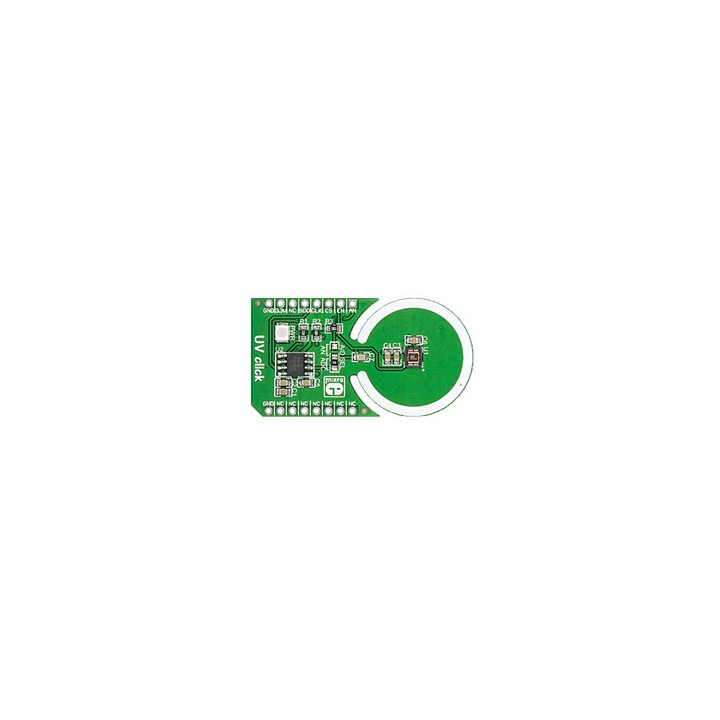

Capteur UV Click Board

Ce module Click Board intègre un ADC associé à un capteur ML8511, lequel est sensible aux UV-A (315 - 365 nm) ainsi qu'aux rayons UV-B (315 - 280 nm). Il dispose d'une sortie analogique ou d'un pilotage via un bus SPI.

Cette bande est caractéristique d'une partie des rayons "UVB" (rayons solaires causant les brûlures de la peau) ainsi que ceux des rayons "UVA" (rayons "bronzants").

Le module délivre un signal analogique qui est proportionel à l'intensité d'UV captée. Il dispose également d'un convertisseur "N/A" de type MCP3201 pilotable via un bus SPI afin de pouvoir récupérer les mesures de façon "numérique".

Le module s'interface avec une liaison SPI. Des exemples de programmes dédiés aux microcontrôleurs PIC, PIC32™, AVR et ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Attention ce module est uniquement destiné pour de l'évaluation, du test, du prototypage et de la recherche. Il n'est pas conçu pour être intégré dans un dispositif à caractère médical.





Le module s'interface via une liaison SPI et s'alimente en 3,3 V uniquement.

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).


A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™




Enfichez le module MIKROE-1677 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1677 (si vous ne disposez pas de la platine d'interface MIKROE-1581).



Programme Arduino


/************************************************************************
*
* Test du module "UV Click"
*
*************************************************************************
*
* Une détection d'UV déclenche 5 flashs rouges sur le module 4x4 RGB Click.

* Matériel
* 1. Arduino Uno
* 2. Shield "Click" pour arduino UNO
* 3. Module "UV Click" inséré sur le support N°1 du shield
* 4. Module "4x4 RGB Click" inséré sur le support N°2 du shield
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing )
*
* Bibliothèque
* 1. https://github.com/adafruit/Adafruit_NeoPixel
*
***********************************************************************/

// Affectation des broches
#define AN A0 // broche de sortie du module Light
#define sortie A2 // DIN du module 4x4 RGB
#define nb_led 16 // le module 4x4 RGB comporte 16 led

#include <Adafruit_NeoPixel.h> // appel de la bibliothèque
Adafruit_NeoPixel module = Adafruit_NeoPixel(nb_led, sortie, NEO_GRB + NEO_KHZ800); // création de l'objet module

int UV;

void setup()
{
module.begin(); // initialisation de module
}

void loop()
{
UV=analogRead(AN); // conversion AN
if (UV>350)
{
for (int i=0; i<5; i++) // boucle des 5 clignotements
{
for(int t=0; t< 16; t++) // allumage successif des 16 led
{
module.setPixelColor(t, 255, 0, 0);
}
module.show(); // rafraichissement des led
delay(300);
for(int t=0; t< 16; t++) // extinction successif des 16 led
{
module.setPixelColor(t, 0, 0, 0);
}
module.show(); // rafraichissement des led
delay(300);
}
}
}



Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications
