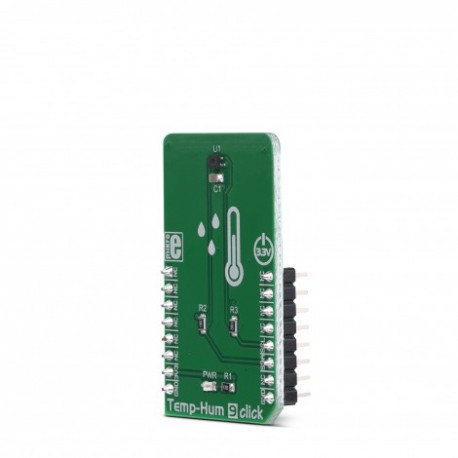

Capteur température humidité Temp-Hum 9 click MIKROE-3331

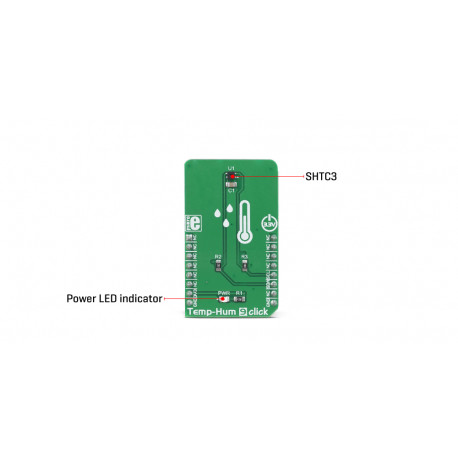

Le capteur SHTC3 utilisé sur le module Temp-Hum 9 click peut mesurer l'humidité dans la plage de 0 à 100% HR et la température dans la plage de -40 ℃ à +125 ℃.

Ce dernier consomme très peu d'énergie pendant son fonctionnement et peut produire les valeurs de conversion directement en unités physiques, grâce à la technologie de fabrication CMOSens®. Il bénéficie d'une fiabilité élevée et d'une stabilité à long terme, d'un rapport signal / bruit (SNR) élevé, d'une bonne précision et d'une faible consommation d'énergie.

La précision de la mesure de température est de l'ordre de ±0,8 ° C. La précision est encore plus grande si la plage est réduite: lorsqu'elle est utilisée sur une plage comprise entre 0 ° C et 60 ° C, la précision typique est de ± 0,2 °C. De plus, la répétabilité de la mesure de température est très bonne, de l'ordre de 0,1 ° C. Le circuit intégré du capteur SHTC3 peut être utilisé de manière fiable pendant des périodes prolongées, car il présente une très faible dérive thermique inférieure à 0,02 ° C par an.

Le capteur d'humidité du SHTC3 est un capteur à condensateur qui modifie la capacité proportionnellement à l'humidité relative. Cependant, la capacité de ce capteur est également affectée par les changements de température ambiante. La fiche technique du SHTC3 offre une carte de la précision HR à différentes températures, couvrant une plage de valeurs différentes. La précision du capteur HR varie dans la plage comprise entre ± 2% et ± 4%, en fonction des conditions de mesure.

Le module pourra être interfacé très simplement au moyen d'un bus I2C. Le module est prévu pour être alimenté sous 3.3 V.

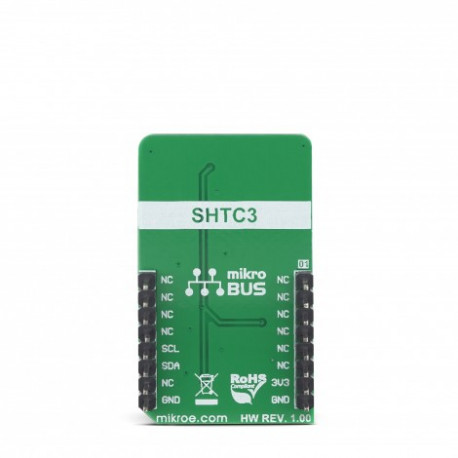

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
