Capteur température humidité Temp-Hum 15 click MIKROE-4496

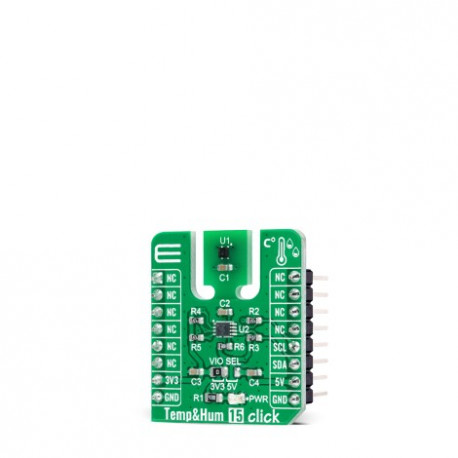

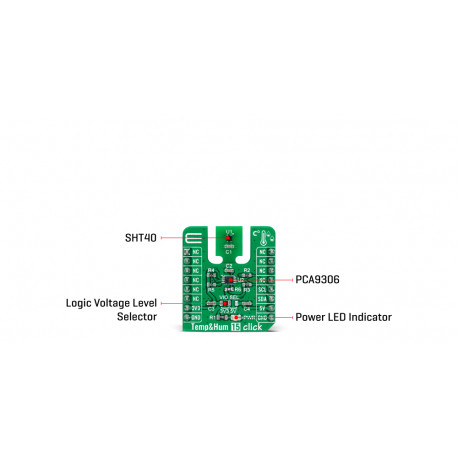

Le module Temp & Hum 15 Click exploite le capteur d'humidité relative et de température 16 bits ultra-basse puissance haute précision SHT40 de Sensirion™.

Le SHT40 repose sur une toute nouvelle puce CMOS optimisée qui offre une consommation d'énergie réduite et des spécifications de précision améliorées. Il fournit une interface numérique I2C Fast Mode Plus entièrement calibrée pour le transfert de données le plus rapide. Il couvre des plages d'humidité et de température de fonctionnement étendues de 0 à 100% HR et de -40 ° C à 125 ° C avec des précisions de ± 1,8% HR et ± 0,2 ° C.

Le SHT40 dispose également d'un chauffage interne à puissance réduite qui peut être utilisé à trois niveaux de chauffage permettant le fonctionnement du capteur dans des environnements exigeants.

Le capteur affiche les meilleures performances lorsqu'il est utilisé dans la plage moyenne recommandée de température et d'humidité de 5 à 60 °C et 20 à 80 % d'humidité relative. Une exposition à long terme à des conditions en dehors de la plage normale recommandée, en particulier à une humidité relative élevée, peut temporairement compenser le signal HR. Après être revenu à la plage moyenne de température et d'humidité recommandée, le capteur se rétablira de lui-même dans les limites des spécifications.

Le module Temp & Hum 15 Click pourra communiquer avec votre microcontrôleur à l'aide de l'interface à 2 fils I2C standard. Le module est prévu pour être alimenté sous 3.3 V.

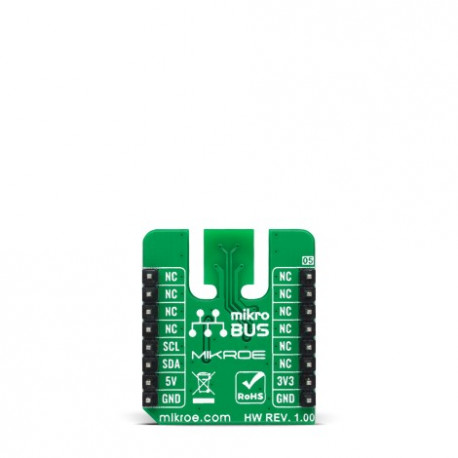

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
