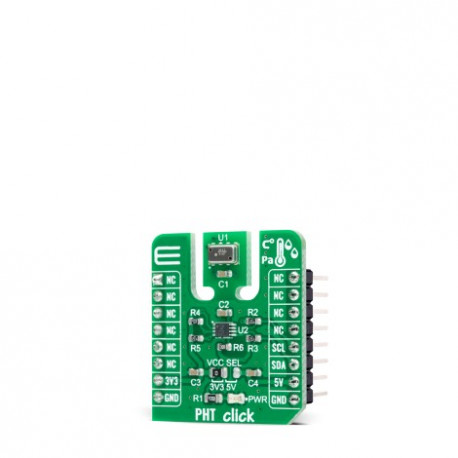

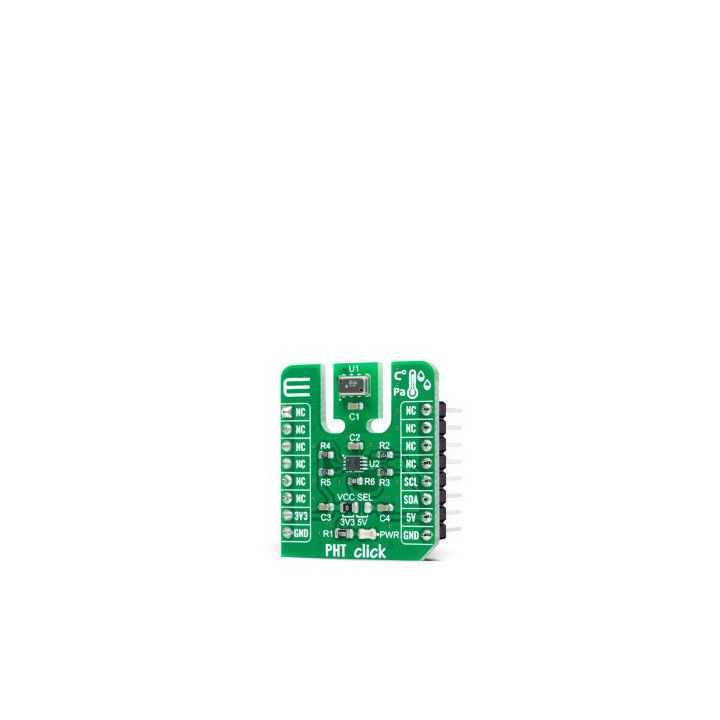

Capteur température humidité pression PHT 15 click MIKROE-4348

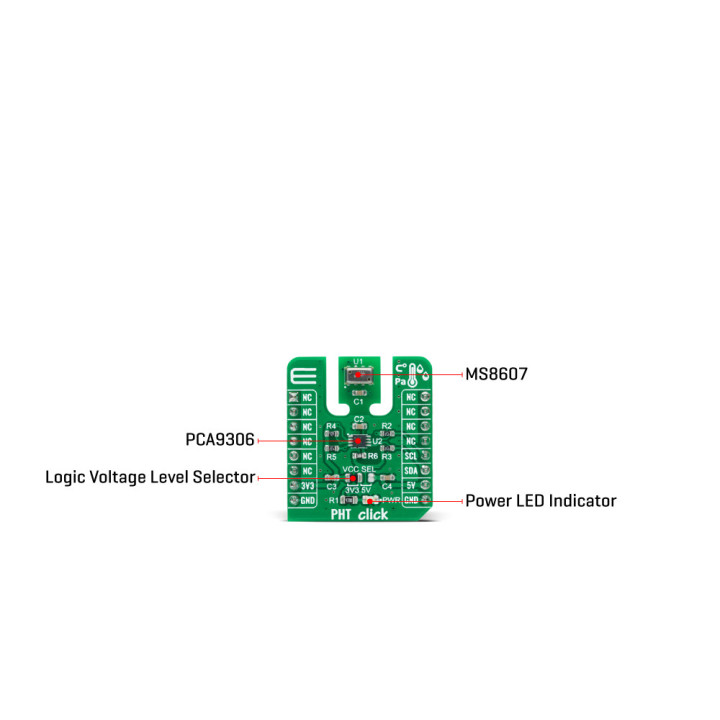

Le capteur MS8607 utilisé comprend deux capteurs basés sur les technologies MEMS exploités pour mesurer la pression, l'humidité et la température. Le premier est un capteur piézo-résistif fournissant des mesures de pression et de température, et le second capteur est un capteur d'humidité de type capacitif fournissant une mesure d'humidité relative. Chaque capteur est interfacé avec un circuit intégré ΔΣ ADC pour la conversion numérique. Le MS8607 convertit les deux tensions de sortie analogiques en une valeur numérique 24 bits pour les mesures de pression et de température et une valeur numérique 12 bits pour la mesure d'humidité relative.

La précision de la mesure de la pression se situe à +/- 2 mbar, l'humidité relative à +/- 3% HR et la température à 1 ° C. L'une des caractéristiques les plus remarquables du MS8607 est sa faible consommation d'énergie (0,78 µA). Parfait pour détecter les conditions météorologiques générales, le MS8607 brille vraiment pour les applications basse pression à haute altitude. Capable de détecter jusqu'à 10 mbar, le MS8607 est simple à utiliser.

Le module dispose également d'un circuit de mise à niveau permettant de pouvoir l'alimenter et l'utiliser sous une tension de 3.3 V ou 5 V.

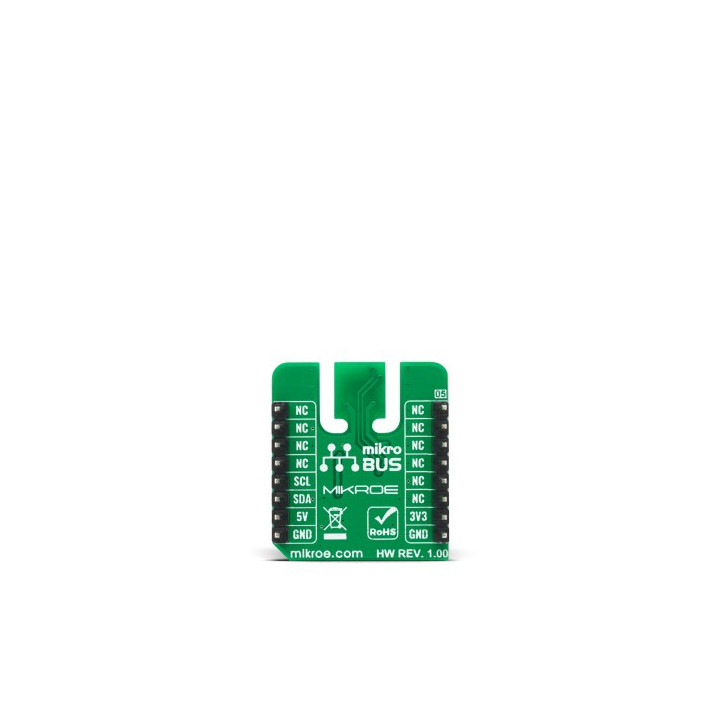

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
