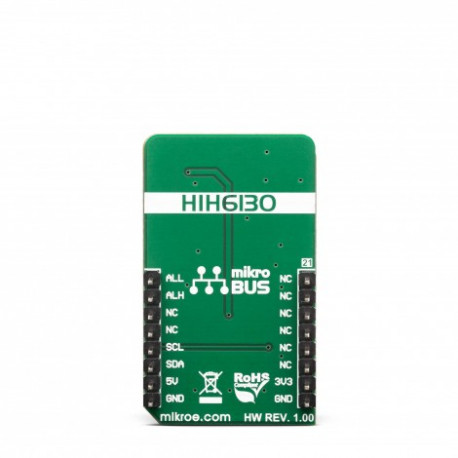

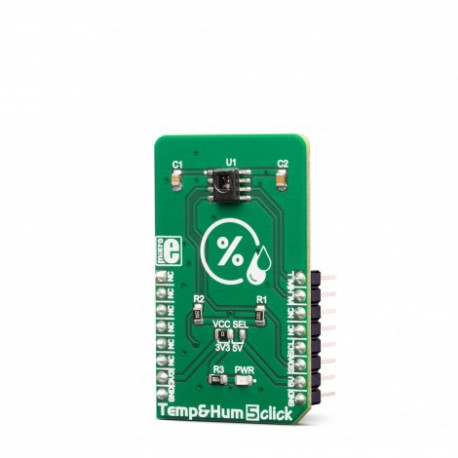

Capteur température et humidité MIKROE3425 avec interface MikroBUS™

Le capteur HIH6130 bénéficie d'une compensation de l'humidité relative dans la plage de 10 à 90% HR et de la température dans la plage de 0 ° C à 50 ° C, donnant une précision typique de ± 3% HR et ± 0,5 ° C. Il consomme une très faible quantité d'énergie pendant son fonctionnement. Les données de mesure disponibles via l'interface I2C nécessitent une simple formule de conversion à appliquer puisque le HIH6130 effectue déjà l'étalonnage.

Le HIH6130 dispose de deux sorties ALARME, qui sont utilisées pour indiquer si les lectures HR ont dépassé ou sont tombées en dessous d'un certain seuil, qui peut être programmé par l'utilisateur, sur l'I2C. Outre les valeurs de seuil, le HIH6130 permet de régler la polarité du signal sur ces broches, ainsi que leur topologie de pilotage (push-pull ou open-drain).

Une fois la mesure convertie par un CAN 14 bits de haute précision, elle est envoyée à un back-end logique qui applique une correction calibrée en usine et convertit les données brutes en une valeur compensée. En appliquant une formule de conversion simple, la mesure de température peut être lue directement en ° C.

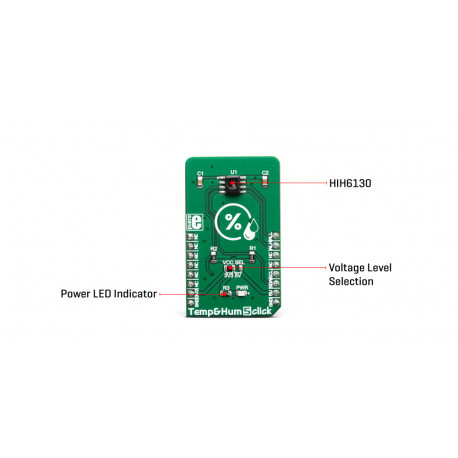

Le module est prévu pour être alimenté sous 3.3 V ou 5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
