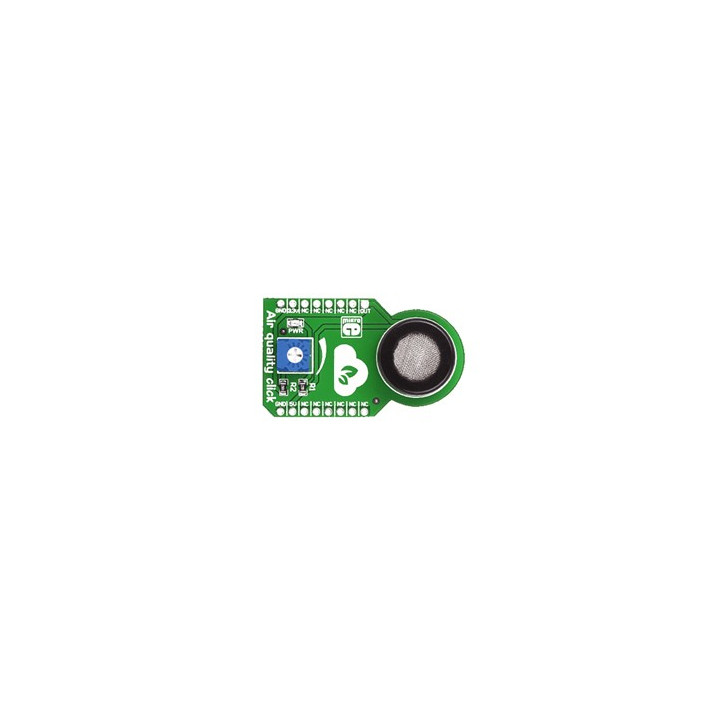

Capteur qualité air MIKROE1630 avec Click Board MQ-135 intégré

Ce module Click Board intègre un capteur de type MQ-135 capable de mesurer la qualité de l'air. Il réagit aux gaz de type ammoniac (NH3), Oxyde d'azote (NOx), Benzène, fumée, CO2 et autres gaz nocifs.

Le capteur est équipé d'une surface composée de dioxyde d'étain (SnO2) qui bénéficie d'une conductivité inférieure en présence d'air "pur". La conductivité du capteur augmentera lorsque la qualité de l'air se dégrade. Une résistance ajustable vous permettra de régler la résistance de charge.

Des exemples de programmes dédiés aux PIC, AVR et PIC32™ avec les compilateurs "BASIC" (mikroC) , "C" (mikroC) et "Pascal" (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.





Le module s'alimente en 5 V seulement.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-1630 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1630 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Air Quality Click"
*
*************************************************************************
*
* La valeur de la qualité de l'air et un message d'alerte sont affichés
* sur le moniteur série.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Air quality click" (Réf.: MIKROE-1630) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
*
************************************************************************/

// Affectation des broches

#define AN A0 // broche de sortie du module

int valeur;
int echantillon=10;
unsigned long somme=0;
unsigned long moyenne;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
}

void loop()
{
for (int i=0; i<10; i++)
{
valeur=analogRead(AN); // conversion AN
somme=somme+valeur; // somme de 10 échantillons
moyenne=somme/echantillon; // calcul de la moyenne de 10 échantillons
delay(10);
}
somme=0;
Serial.print("Valeur=");
Serial.println(moyenne);
if (valeur>250)
{
Serial.println("La qualite de l air est mediocre");
}
else
{
Serial.println("La qualite de l air est bonne");
}
delay(1000);
}
