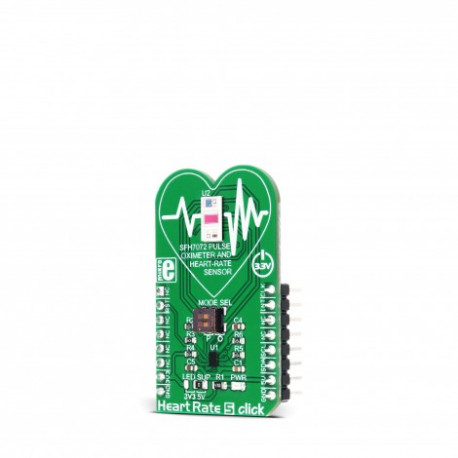

Capteur pulsations cardiaques MIKROE3012 pour surveillance HRM et SpO2

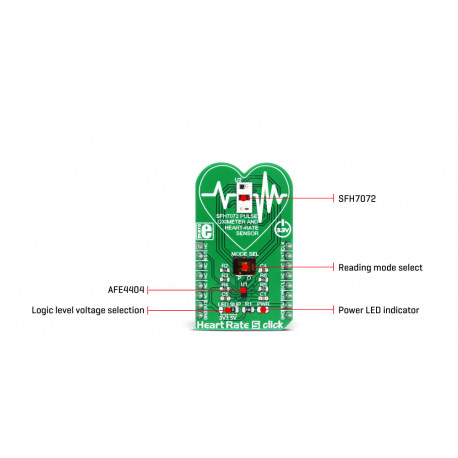

Le module exploite le capteur haut de gamme SFH 7072 BIOFY®, qui comprend deux LED vertes, une LED rouge, une LED infrarouge et deux photodiodes (PD), offrant des lectures de HRM et de SpO2 très précises.


Il comprend également un circuit d'amplification trans-impédance avec gain programmable, qui fournit des changements de tension linéaires pour le CAN 22 bits. Il fournit également une soustraction individuelle du décalage CC pour les phases LED et de lumière ambiante, ainsi que l'annulation de l'influence de la lumière ambiante à la sortie ADC. Le trajet du signal dans le circuit intégré est maintenu différentiel, garantissant la plus faible quantité possible d'interférences et de bruit.

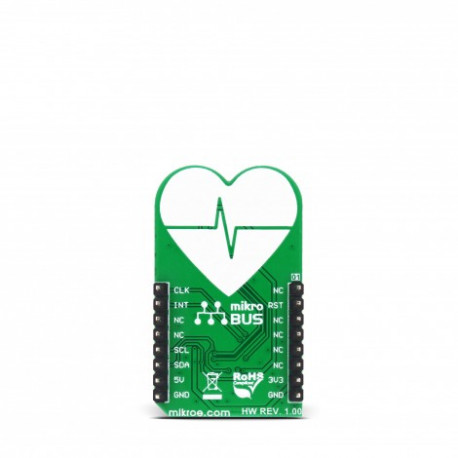

Utilisable sous une tension de 3.3 V ou 5 Vcc, le module est prévu pour être piloté par un microcontrôleur externe via un bus I2C™.

Ce capteur est exclusivement destiné à un usage ludique ou expérimental. Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être exploité au sein d'une application médicale de quelque nature soit-elle.


Des exemples de programmes dédiés aux compilateurs mikroelektronika sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
