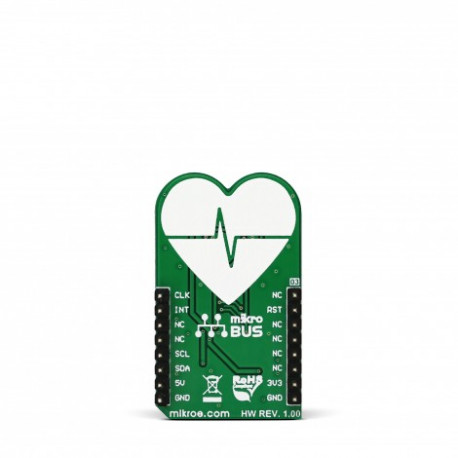

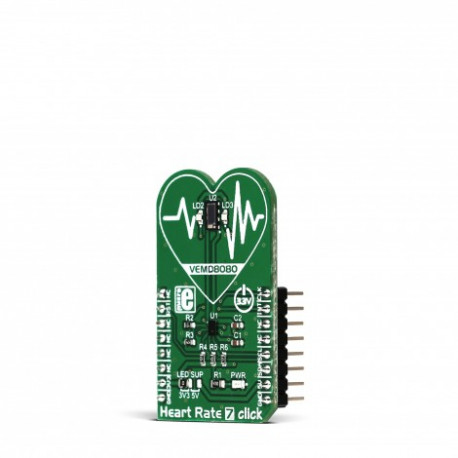

Capteur pulsations cardiaques MIKROE2998 avec Click Board intégré

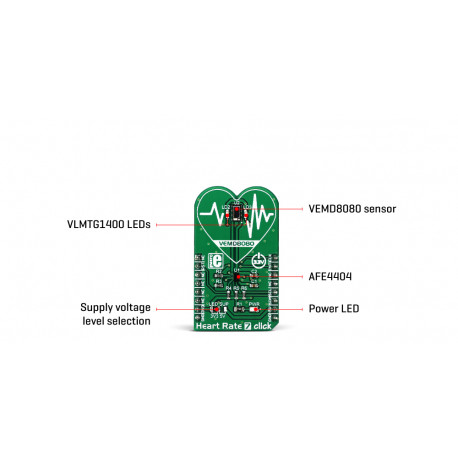

Le module exploite un circuit analogique très sensible avec une plage dynamique élevée, qui garantit des lectures précises et fiables. Ce circuit est couplé à une extrémité avant optique, qui se compose d'une photodiode sensible (PD) et de deux LED vertes à haute luminosité. La photodiode est la plus sensible à un spectre de lumière visible, offrant une sortie de courant raisonnablement élevée par rapport aux autres éléments PD de type standard utilisés jusqu'à présent, fournissant ainsi des lectures de HRM très précises.

Le circuit intégré frontal analogique comprend un circuit d'amplification trans-impédance avec gain programmable, qui conditionne la sortie de courant PD, fournissant des changements de tension linéaires, adaptés à l'échantillonnage par le CAN 22 bits. Il fournit également une soustraction individuelle du décalage CC pour les phases LED et de lumière ambiante, ainsi que l'annulation de l'influence de la lumière ambiante à la sortie ADC. Le trajet du signal dans le circuit intégré est maintenu différentiel, garantissant la plus faible quantité possible d'interférences et de bruit.

Le module est prévu pour être piloté par un microcontrôleur externe via un bus I2C™.

Ce capteur est exclusivement destiné à un usage ludique ou expérimental. Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être exploité au sein d'une application médicale de quelque nature soit-elle.


Des exemples de programmes dédiés aux compilateurs mikroelektronika sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Le module est destiné à être alimenté sous une tension de 3,3 V ou 5V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
