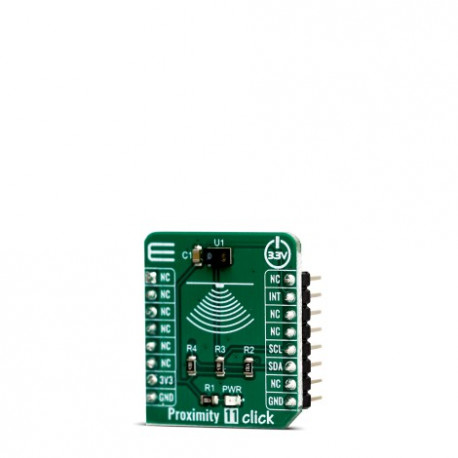

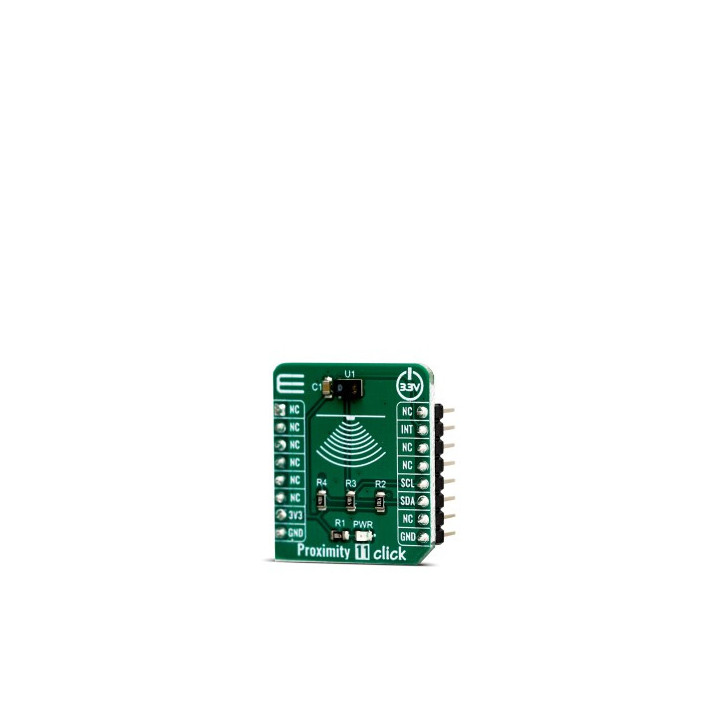

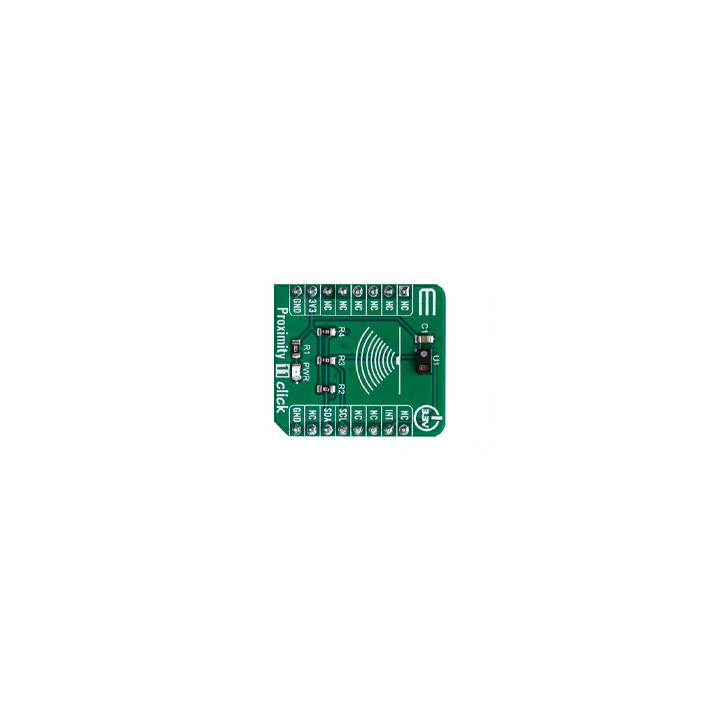

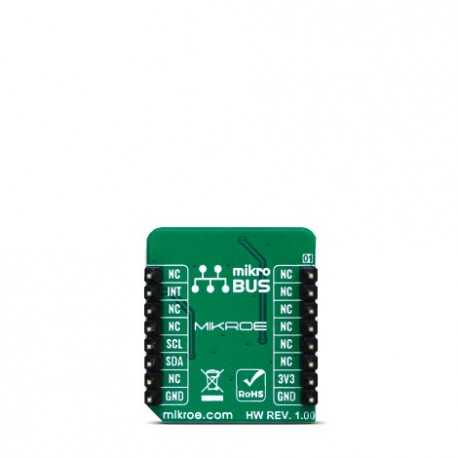

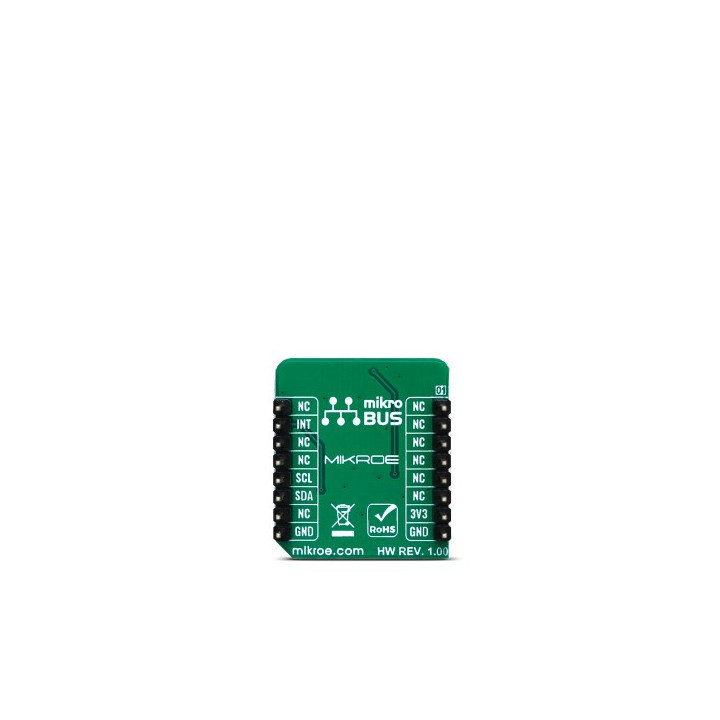

Module MIKROE3689 avec capteur de proximité et lumière

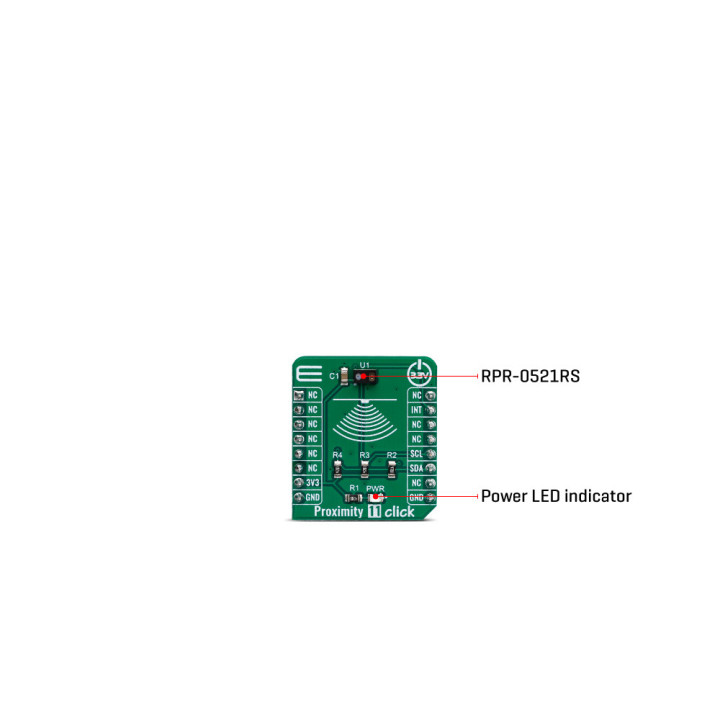

Avec sa capacité à s'adapter à différentes conditions d'éclairage, en particulier derrière un verre sombre, le capteur RPR-0521RS représente une solution idéale pour la gradation des écrans TFT et LCD sur divers appareils. Positionné derrière une lunette semi-transparente, il peut toujours détecter la proximité et la quantité de lumière ambiante, régulant la luminosité de l'écran, en conséquence, économisant ainsi beaucoup d'énergie. Le circuit intégré RPR-0521RS a lui-même une très faible consommation d'énergie, qui peut être encore optimisée. Cela en fait un choix parfait pour une gamme d'applications qui reposent sur la détection de proximité et de lumière ambiante (ALS), y compris les moniteurs de PC et d'ordinateurs portables, les écrans de point de vente, les écrans intégrés, la sécurité à courte portée activée par la proximité, etc...

En offrant une plage dynamique énorme, le capteur RPR-0521RS permet d'être placé derrière une vitre sombre ou une lunette d'écran semi-transparente, mais aussi d'être exposé à un soleil éclatant. Une conception exclusive du pilote de LED à courant constant intégré permet une détection de proximité plug and play de 1 à 100 mm, éliminant ainsi le besoin d'une procédure d'étalonnage. En intégrant des éléments micro-optiques dans le boîtier, le RPR-0521RS simplifie considérablement la conception de l'application.

La proximité d'un objet est détectée à l'aide d'une LED IR, qui émet des impulsions de lumière vers l'objet. La quantité de lumière IR réfléchie est mesurée par une photodiode IR intégrée. Pendant la durée de l'impulsion LED, la quantité de lumière IR réfléchie est mesurée et intégrée. La lumière IR de fond est également mesurée et intégrée, pendant l'état de la LED OFF. Il est ensuite soustrait du résultat final, permettant une mesure précise avec la quantité réduite de bruit IR de fond. Après avoir été mis à l'échelle à une valeur de 16 bits, le résultat final est disponible sur les registres de sortie, au format d'octet LOW / HIGH.

Généralement, les éléments photosensibles sont les plus sensibles à la lumière infrarouge. Un œil humain ne peut pas détecter la lumière infrarouge. Par conséquent, l'élément PD doit filtrer la lumière infrarouge afin que seule la partie visible de la lumière puisse passer. Le channel0 est équipé d'un tel PD, ce qui le rend utilisable pour la détection ALS. Pendant la mesure ALS, les deux voies sont mesurées.

Le moteur d'interruption étendu permet d'écrire un micrologiciel optimisé. Quatre registres sont utilisés pour spécifier le seuil bas et le seuil haut pour les mesures ALS et de proximité. Chaque fois que ces seuils sont dépassés, un bit d'état d'interruption est mis à 1 dans le registre respectif. L'utilisateur a la possibilité d'attribuer une broche externe à une interruption, de sorte que le MCU peut être alerté chaque fois qu'un événement d'interruption se produit. L'interruption est générée chaque fois que la valeur seuil est dépassée pendant un nombre de fois programmé (persistance d'interruption). Ceci est utile pour éviter les rapports d'interruption faux et erratiques.

Le module est conçu pour être alimenté sous 3.3 V. Le module pourra être piloté par votre microcontrôleur au moyen d'une liaison I2C.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
