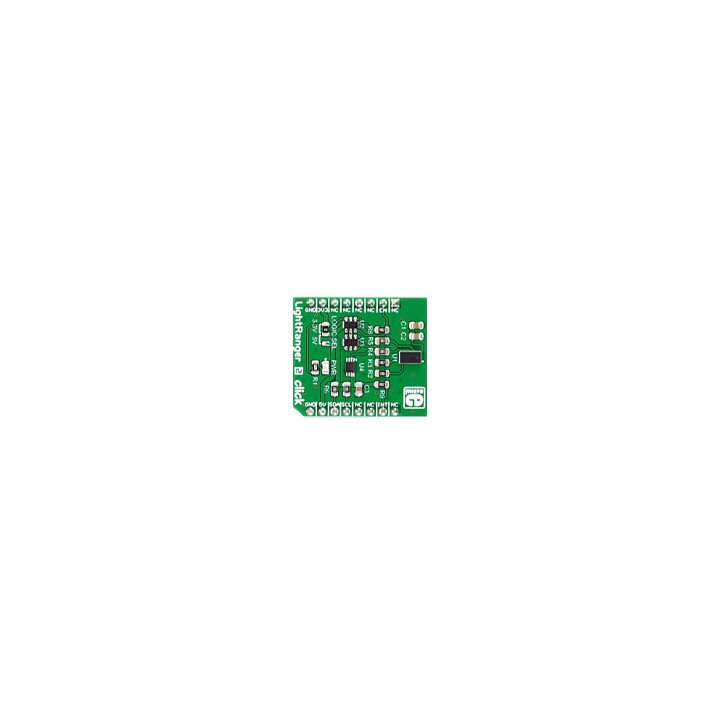

Capteur de proximité LightRanger 2 click

Ce module Click Board vous permettra d'ajouter un capteur de proximité (de type VL53L0X). Basé sur une détection de type "Time-of-Flight ", le capteur est capable (suivant la nature de l'objet) de déterminer sa distance jusqu'à 2 m.

Ce dernier se pilote par le biais d'un bus de communication I2C™.

Des exemples de programmes dédiés aux PIC, PIC32™, FT90x et ARM™ avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.







Le module s'alimente en 3,3 V ou 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™

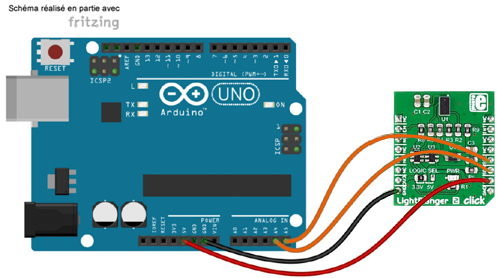

Enfichez le module MIKROE-2509 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2509 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "LightRanger 2 Click"
*
*************************************************************************
*
* La distance est affichée dans le moniteur série.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "LightRanger 2 click" (Réf.: MIKROE-259) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèque
* 1.  https://github.com/adafruit/Adafruit_VL53L0X
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "Adafruit_VL53L0X.h"

Adafruit_VL53L0X capteur = Adafruit_VL53L0X(); // création de l'objet capteur

int distance;

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
capteur.begin(); // initialisation de capteur
}

void loop()
{
// Acquisition de la distance
VL53L0X_RangingMeasurementData_t measure;
capteur.rangingTest(&measure, false);
distance=measure.RangeMilliMeter;
// Affichage
if (measure.RangeStatus != 4)
{
Serial.print("Distance= ");
Serial.print(measure.RangeMilliMeter);
Serial.println(" mm");
}
else
{
Serial.println("Pas d'obstacle");
}
delay(500);
}
