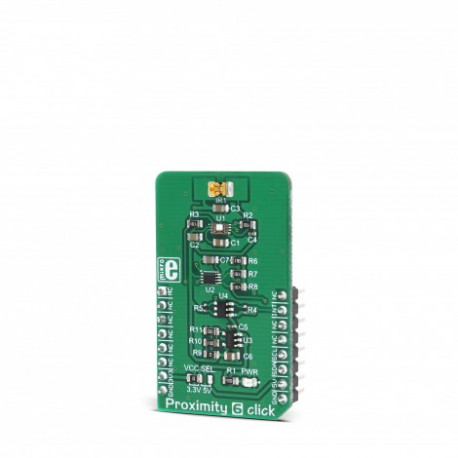

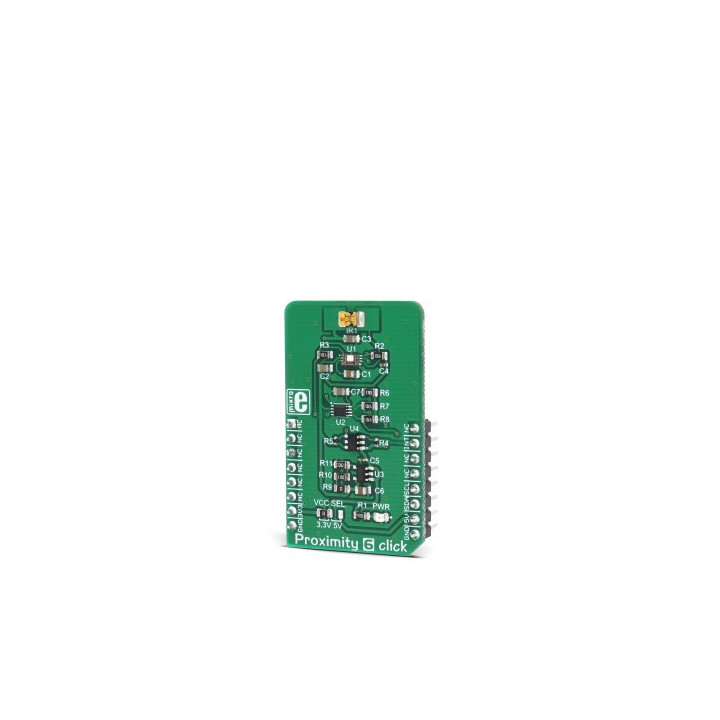

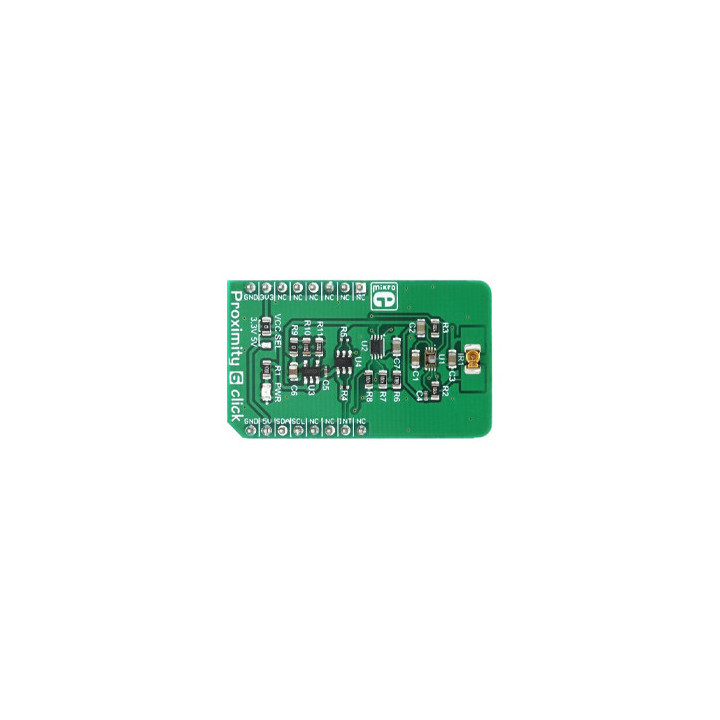

Capteur proximité gestes MIKROE3048 pour détection avancée

Ce module Click board™ dispose d'un circuit intégré de détection qui peut déclencher des interruptions basées sur un seuil, ce qui rend ce Click board ™ capable de détecter même les mouvements gestuels simples. Le capteur IC intégré avancé comprend une section de pilote de LED, un capteur de lumière avec l'avant analogique intégré (AFE), un convertisseur analogique-numérique (ADC) 14 bits et un moteur numérique pour le traitement et l'agrégation du résultat de la mesure, ce qui simplifie le développement du micrologiciel. L'annulation de la lumière ambiante comprend à la fois un filtrage numérique et optique, ce qui se traduit par une fiabilité de détection accrue.

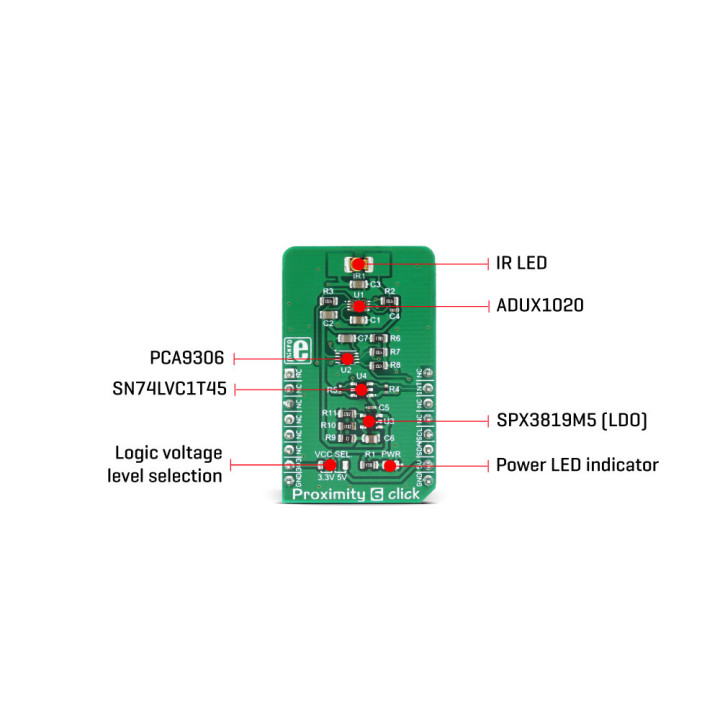

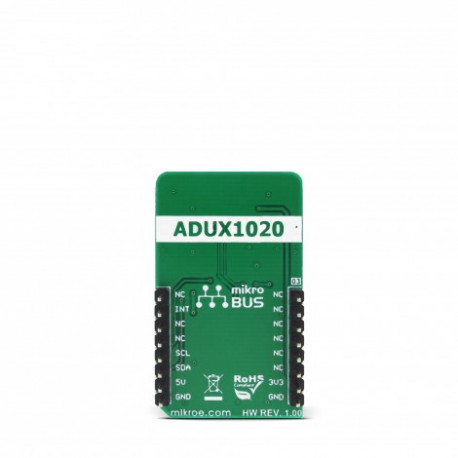

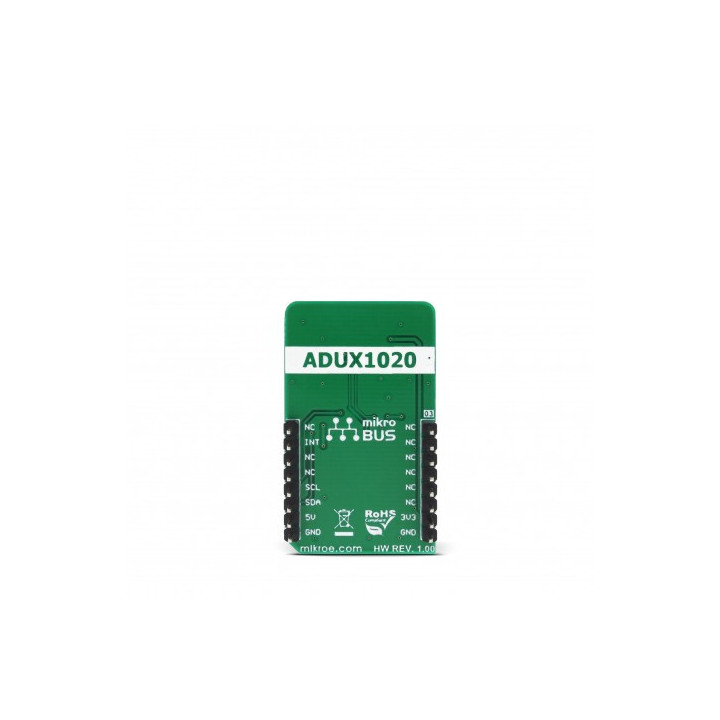

Le circuit intégré principal du capteur sur ce module Click board™ est l' ADUX1020 , un capteur photométrique pour la détection de gestes et de proximité, d'Analog Devices™. Entre autres sections, ce circuit intégré contient un pilote de LED, utilisé pour piloter une LED connectée en externe, qui fournit un retour d'informations pour les sections sensorielles ADUX1020. Par conséquent, la LED doit être choisie de manière à ce que son spectre corresponde à la sensibilité spectrale du capteur de lumière sur puce. Pour cette raison, le module Click board™ est équipé de la LED à faisceau étroit d'OSRAM avec sa caractéristique de réponse spectrale culminant à 860 nm, ce qui est un choix parfait pour cette application.

La détection de proximité consiste à envoyer une impulsion à la LED tout en mesurant la réponse de la lumière réfléchie. Chaque échantillon de données est construit à partir de la somme d'un nombre configurable d'impulsions individuelles. Il peut y avoir jusqu'à 64 impulsions de ce type. Une moyenne inter-échantillons supplémentaire peut être appliquée à ces valeurs pour améliorer la réduction du bruit, et les résultats sont stockés dans le tampon FIFO, à partir duquel le MCU peut les lire via l'interface I2C standard. La plupart des paramètres sont configurables par l'utilisateur, tels que la fréquence d'échantillonnage, un certain nombre d'impulsions, les paramètres de calcul de la moyenne, etc. Des informations plus détaillées sur les registres peuvent être trouvées dans la fiche technique ADUX1020.

Le module prévu pour être alimenté en 3,3 V ou + 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
