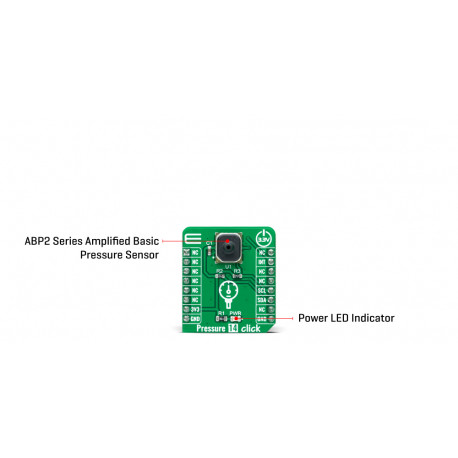

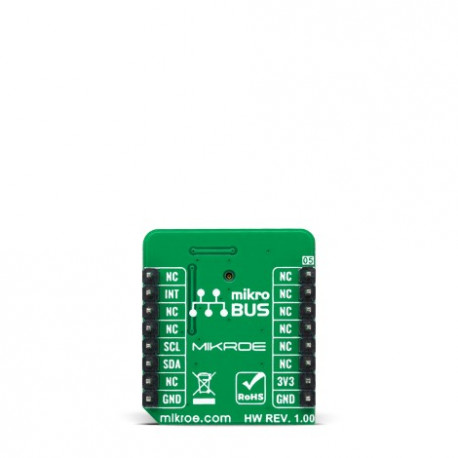

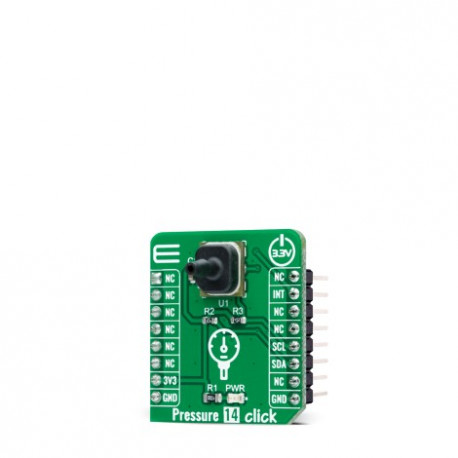

Capteur pression silicium MIKROE4424 pour module Click Board I2C SPI

Ce capteur configurable et utilisable via une liaison I2C est étalonné et compensé en température pour le décalage du capteur, la sensibilité, les effets de température et les erreurs de précision, y compris la non-linéarité, la répétabilité et l'hystérésis, à l'aide d'un ASIC intégré.

Basé sur un capteur de pression en silicium piézorésistif, ce module se caractérise par une stabilité et une précision à long terme, une consommation d'énergie extrêmement faible, une large plage de pression de 0 à 60 psi et sa compatibilité avec de nombreux milieux liquides. En outre, c'est un choix parfait pour les mesures de pression dans les applications automobiles, industrielles et grand public.

Le module est destiné à être alimenté sous une tension de 3,3 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
