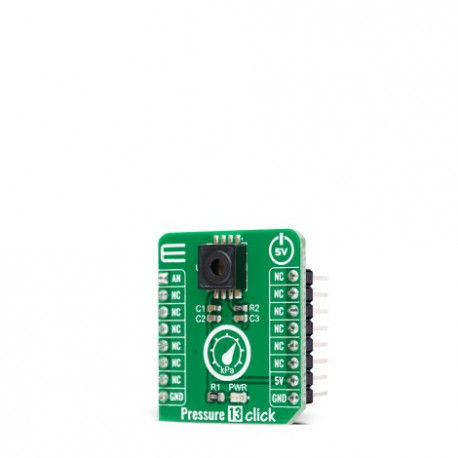

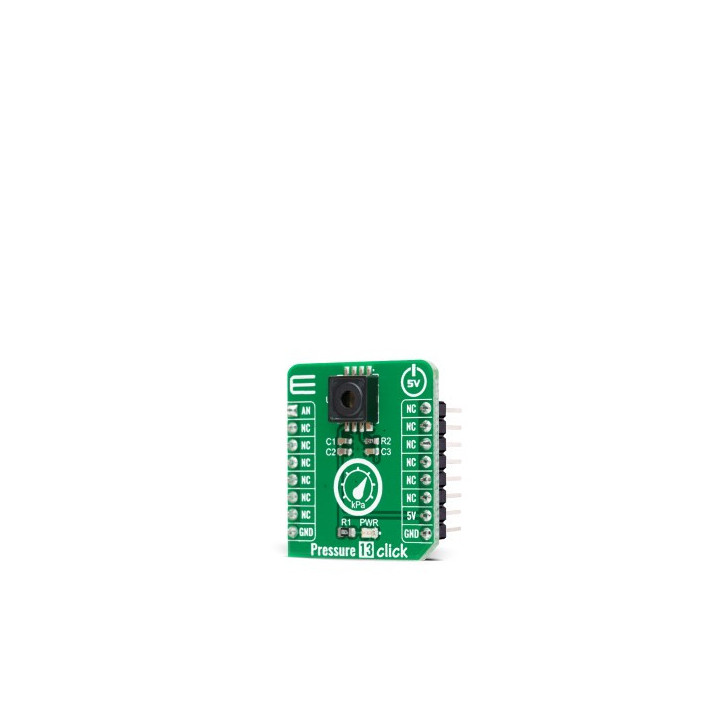

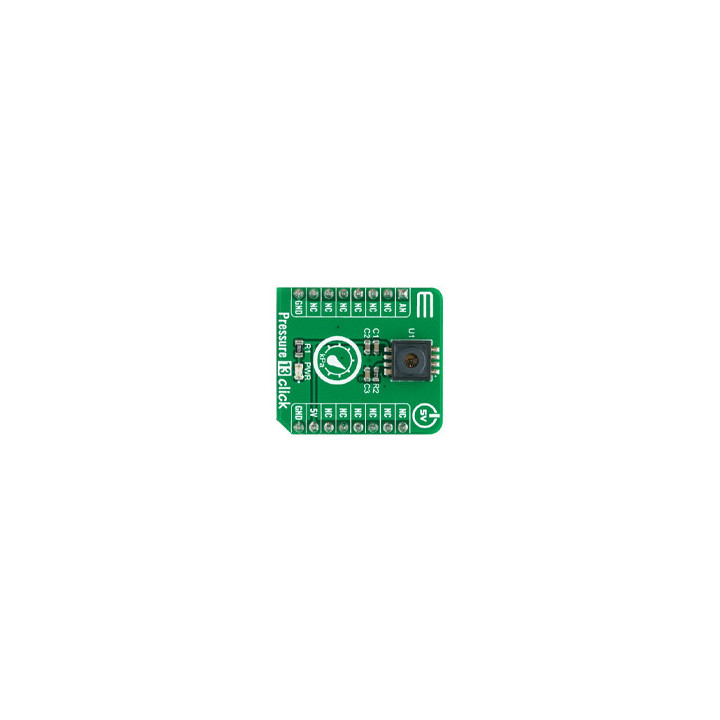

Capteur pression MIKROE4294 - Module Click Board Pressure 13

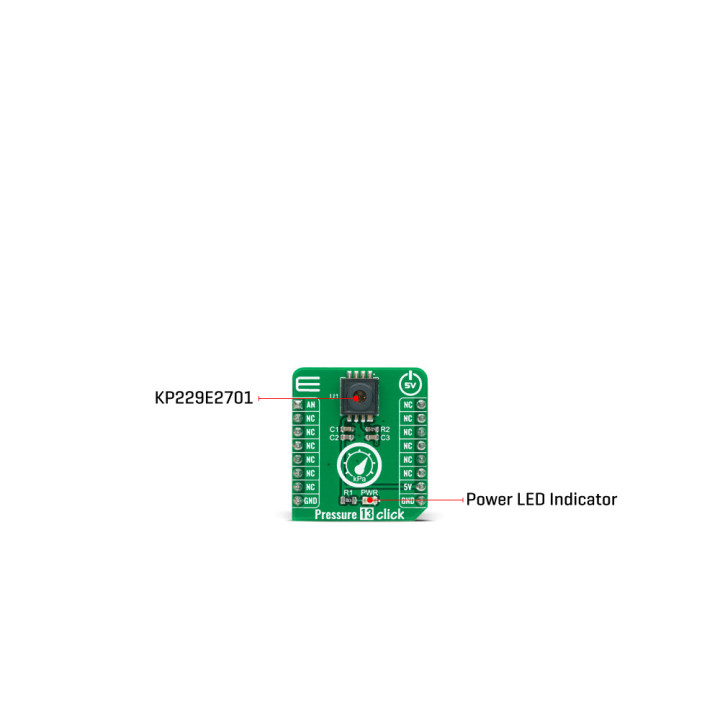

Le module Pressure 13 Click est basé sur le KP229E2701, un capteur de pression absolue analogique miniaturisé basé sur un principe capacitif d'Infineon™. La pression est détectée par un réseau de cellules de capteur micro-usinées de surface capacitives (un circuit de conditionnement de signal intégré monolithique implémenté dans la technologie BiCMOS). La sortie de la cellule du capteur est amplifiée, compensée en température et linéarisée pour obtenir une tension de sortie proportionnelle à la pression appliquée. La pression d'air du collecteur (MAP) est un paramètre principal pour calculer le rapport air-carburant fourni au moteur pour réduire les émissions en raison d'une meilleure combustion et d'une efficacité accrue. Pour les systèmes de moteur sensibles aux coûts, un capteur MAP montre le potentiel de compléter ou même de remplacer les capteurs de débit d'air massique (MAF).

La précision du capteur KP229E2701 est influencée par la tension d'alimentation (erreur ratiométrique) ainsi que par les effets de la pression, de la température et du vieillissement. Tous les paramètres nécessaires à l'algorithme d'étalonnage complet - tels que le décalage, le gain, les coefficients de température de décalage et de gain et les paramètres de linéarisation - sont déterminés après l'assemblage. Ces paramètres sont stockés dans une E²PROM intégrée protégée avec correction d'erreur de transmission (une erreur d'un bit est détectée et corrigée, des erreurs de plus d'un bit sont détectées et le signal de sortie est commuté au potentiel de masse).

Dans les applications automobiles où les volumes de production élevés sont personnalisés, il existe un intérêt considérable pour des capteurs de précision, à faible coût et entièrement intégrés. C'est pourquoi les données de pression du collecteur peuvent être utilisées pour calculer le diagnostic des fuites et des dysfonctionnements de la soupape de recirculation des gaz d'échappement.

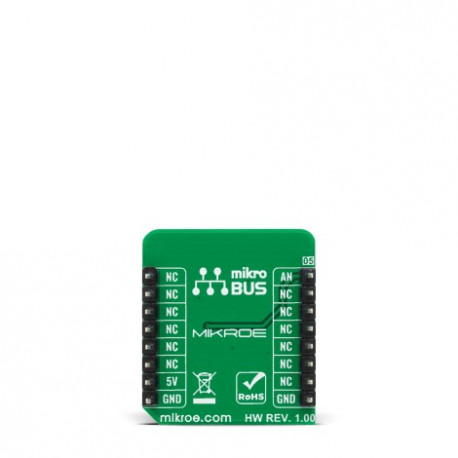

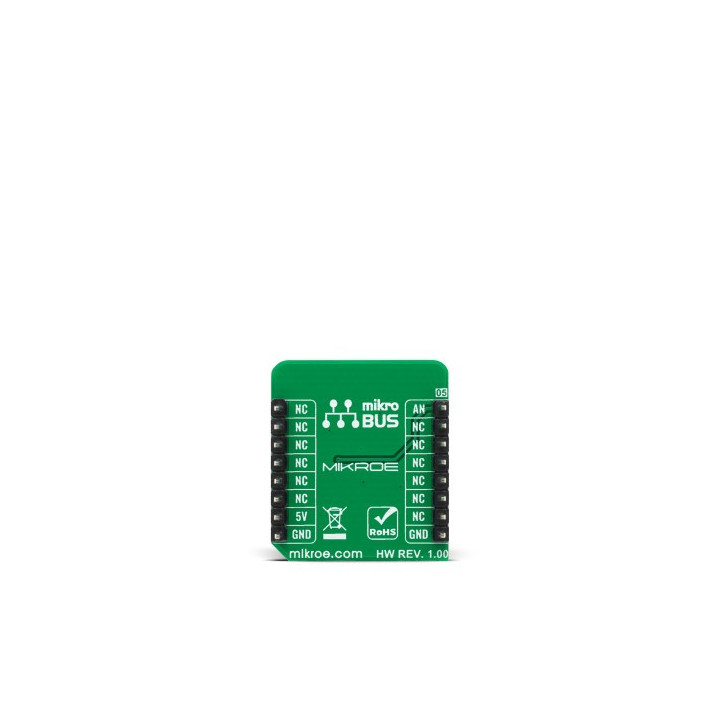

Le module Pressure 13 Click pourra communiquer avec votre microcontrôleur en utilisant une seule broche GPIO acheminée sur la broche AN de la prise mikroBUS ™. Le capteur KP229E2701 possède plusieurs broches numériques utilisées uniquement pendant l'étalonnage et le test. C'est pourquoi il est recommandé et fait de laisser ces broches flottantes. Le circuit de sortie agit comme un filtre de découplage passe-bas entre la sortie du capteur et l'entrée A/N du MCU car il est recommandé de protéger le capteur de pression contre les surcharges et les interférences électromagnétiques.

Le module doit être alimenté sous 5 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
