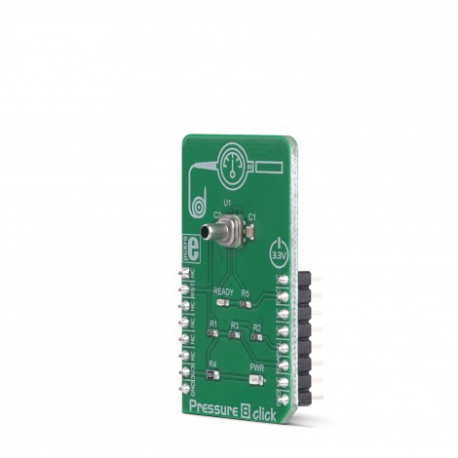

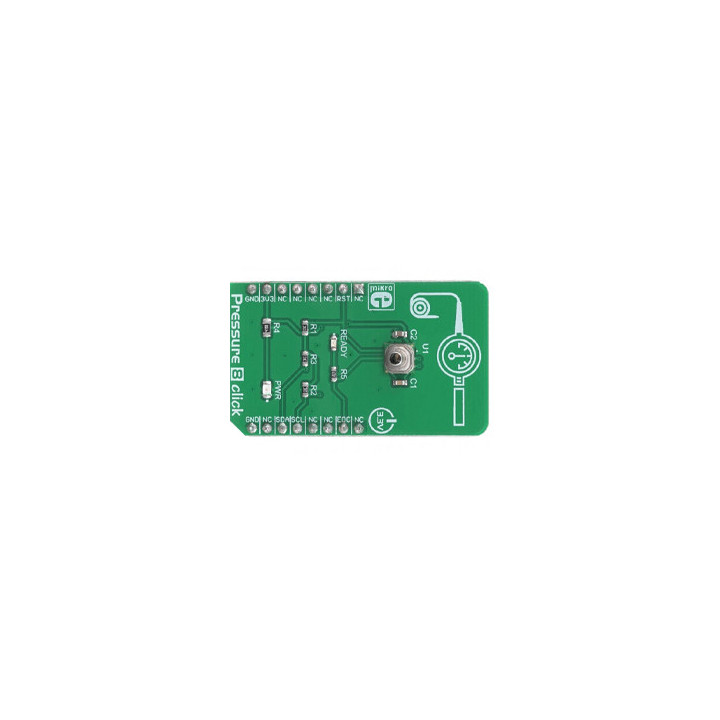

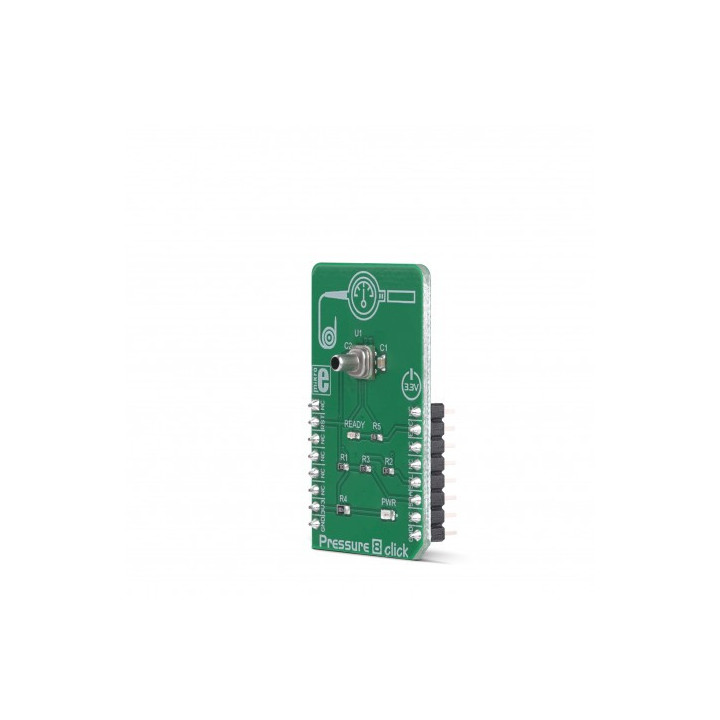

Capteur de pression MIKROE3338 - Module Click Board Pressure 8

Le module Pressure 8 click est doté du MPRLS0025PA00001A, un capteur de pression absolue compensé précis, de Honeywell . Ce capteur offre une gamme de fonctionnalités très utiles. La caractéristique la plus distinctive de ce capteur est sa grande précision et sa capacité à produire des valeurs 24 bits compensées sur l'interface I2C. Ce capteur de la série MPR intègre un ASIC (Application Specific Integrated Circuit), ainsi que le capteur de pression en silicium piézorésistif. Grâce à l'ASIC intégré, ce capteur peut produire des mesures compensées 24 bits dans la plage de 0 psi à 25 psi (0 à environ 172 kPa) et des températures de 0 ° C à 50 ° C. En raison de la protection en gel de silicone, il peut être utilisé avec une variété de milieux liquides.


Le boîtier du capteur MPRLS0025PA00001A est construit en acier inoxydable, empêchant la formation de rouille. Tous les composants électroniques à l'intérieur du capteur sont protégés par un gel de silicone, ce qui permet au capteur d'être utilisé avec une grande variété de milieux liquides. Il peut être utilisé pour mesurer des valeurs de pression absolue jusqu'à 25 psi, soit environ 172 kPa. Cependant, le capteur peut être exposé jusqu'à 60 psi (environ 414 kPa) de surpression, sans causer de dommages permanents. La pression maximale absolue autorisée est de 120 psi (environ 825 kPa). L'exposition du capteur à une pression maximale absolue l'endommagera de manière permanente et ne fonctionnera plus. Une pression au-delà de ce point détruira physiquement le capteur, entraînant une fuite possible.

Il existe une gamme d'erreurs communes à tout capteur de ce type, qui affectent sa précision. Le terme «bande d'erreur totale» (TEB) est utilisé dans la fiche technique du capteur MPRLS0025PA00001A pour mieux illustrer sa précision, en tenant compte de toutes les erreurs de mesure de pression, en les combinant en un seul paramètre. La fiche technique spécifie que le TBD du capteur est de ± 1,5. Il offre également une fonction de transfert, qui peut être utilisée pour calculer la valeur de pression de sortie sur la base d'un résultat 24 bits, fourni via l'interface I2C.

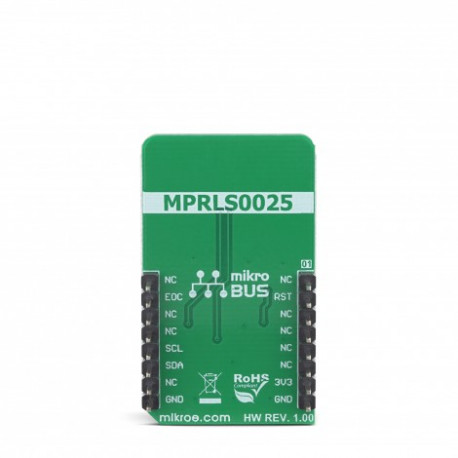

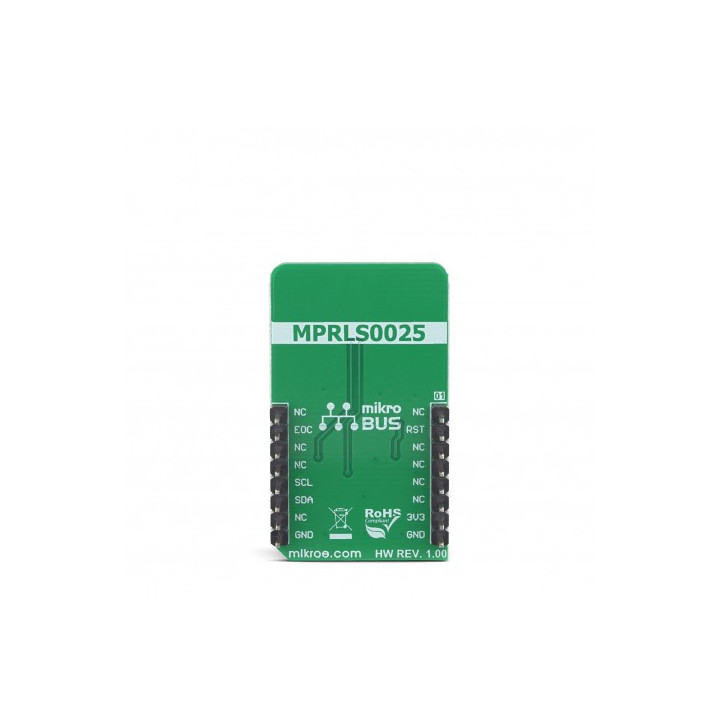

Le premier octet après l'envoi de la commande de conversion sur l'interface I2C est le contenu du registre d'état. Il contient un indicateur BUSY (bit 5) parmi d'autres bits d'état. Il indique la fin de la conversion, le logiciel doit donc interroger l'octet d'état et attendre que ce bit soit réinitialisé. Une autre méthode beaucoup plus simple consiste à utiliser la broche EOC (End of Conversion), acheminée vers la broche mikroBUS™ INT, étiquetée EOC sur ce module Click Board™. Cette broche permet d'écrire une routine logicielle beaucoup plus simple, en utilisant la broche EOC pour déclencher une interruption sur le microcontrôleur hôte (MCU). Un niveau logique HIGH sur cette broche indique que la conversion est terminée. Enfin, l'utilisateur peut simplement attendre au moins 5 ms pour que la conversion se termine, avant d'émettre une autre commande.

La broche RES du capteur est utilisée pour effectuer une réinitialisation matérielle. Cette broche est acheminée vers la broche mikroBUS™ RST, et une impulsion logique LOW sur cette broche réinitialisera le circuit intégré du capteur. Il est tiré à un niveau logique HAUT par une résistance intégrée l'empêchant de flotter et de réinitialiser de manière incontrôlable le capteur, si la broche correspondante est tri-déclarée sur le MCU hôte.

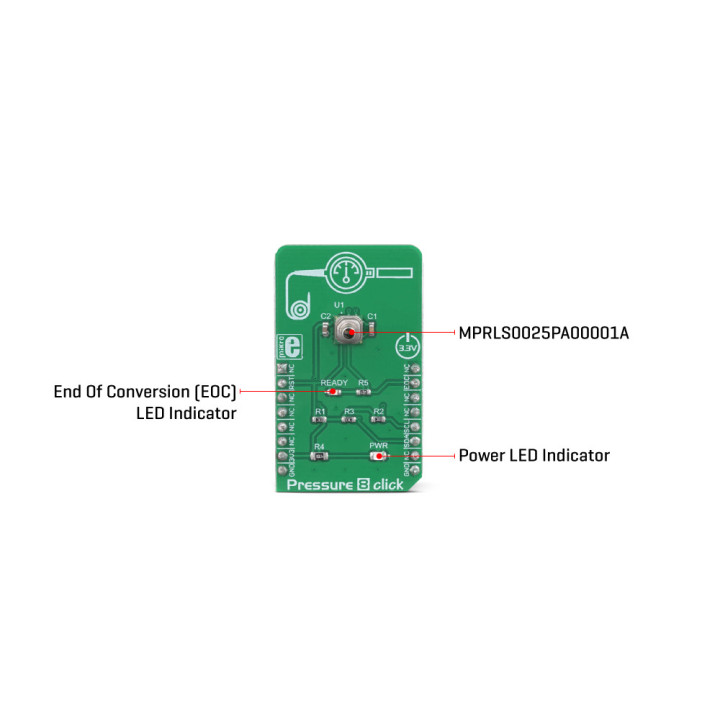

L'événement EOC est également signalé visuellement par une LED étiquetée READY. Cette LED fournit un retour visuel sur l'état de la conversion: lorsqu'elle est allumée, elle indique que la conversion est terminée et les données de conversion de mesure peuvent être récupérées via l'interface I2C.

Le module doit être alimenté sous 3,3 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
