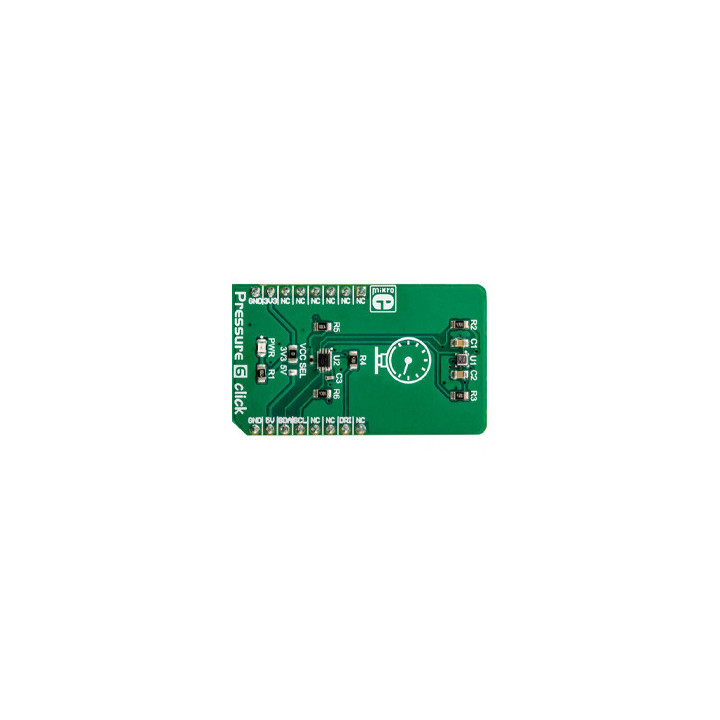

Module Click Board MIKROE3216 avec capteur pression BM1386GLV

Bien que l'élément de détection de pression interne soit compensé thermiquement, les lectures thermiques sont également disponibles sur un registre 16 bits séparé. Les données de conversion peuvent être stockées sur le tampon FIFO interne ou directement accessibles via l'interface I2C.

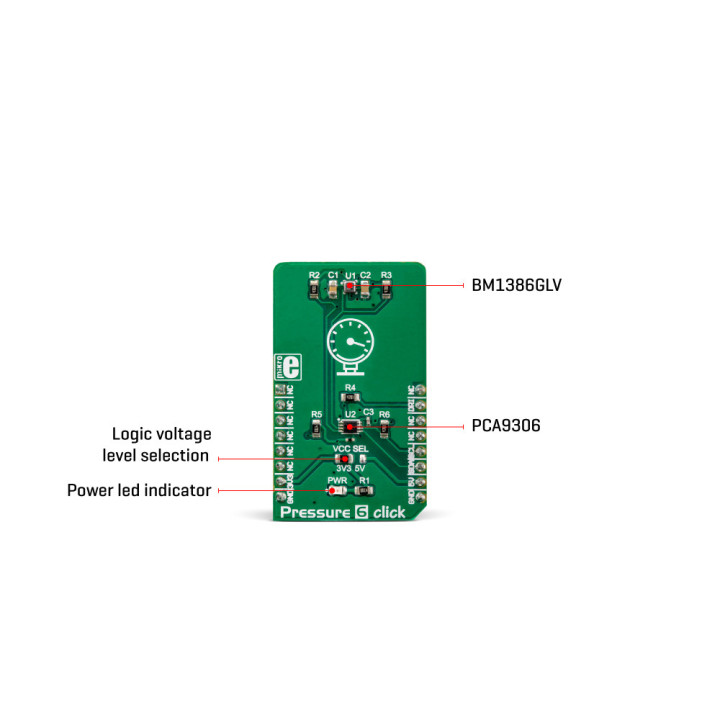

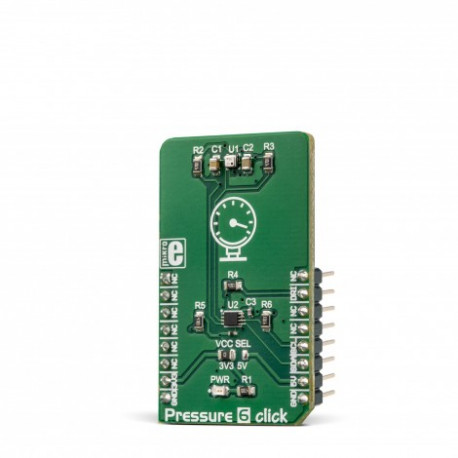

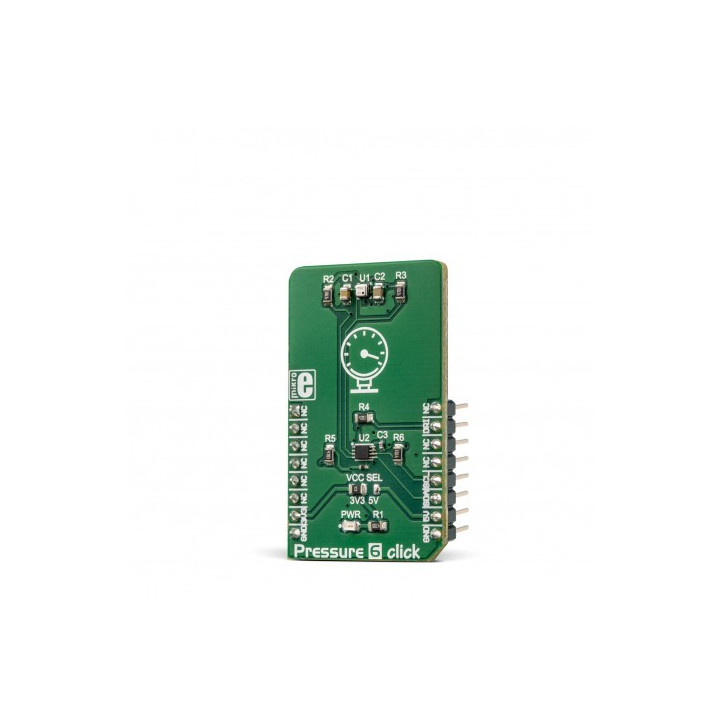

Le composant principal du module Pressure 6 Click est le BM1386GLV , un circuit intégré de capteur de pression, produit par la société ROHM Semiconductor™.. Il s'agit d'un capteur de pression absolue piézo-résistif hautement intégré, avec certaines fonctionnalités avancées, telles que la compensation thermique de l'élément de détection micro-électromécanique de pression (MEMS), le conditionnement du signal par la section de filtrage IIR intégrée et un tampon FIFO. Le tampon FIFO a 32 emplacements pour stocker les données à la fois du capteur thermique et du capteur de pression. Le tampon FIFO peut être désactivé si l'application a besoin de lire les données directement. La broche d'interruption DRI peut être configurée pour alerter le MCU hôte de la mémoire tampon FIFO pleine, de l'événement de dépassement du seuil de filigrane FIFO et de l'événement Data Ready.

Les lectures de pression sont stockées dans trois registres de pression, tandis que les lectures de température sont stockées dans deux registres thermiques. Les données de pression ont une longueur de 20 bits, tandis que les données thermiques ont une longueur de 16 bits. Le même convertisseur A / N 16 bits est utilisé pour les deux capteurs, mais les lectures du capteur de pression sont en outre conditionnées par la section de traitement de signal sur puce. Une fois l'intervalle de conversion terminé, le bit RD_DRDY indiquera qu'il y a des données prêtes à être lues sur les registres de sortie respectifs. Une fois ce bit lu, il sera remis à 0, en attendant qu'un nouvel intervalle de conversion soit terminé. L'état de ce bit peut être redirigé vers la broche DRI, permettant à un événement d'interruption d'être déclenché sur un MCU hôte, chaque fois que de nouvelles données sont disponibles.

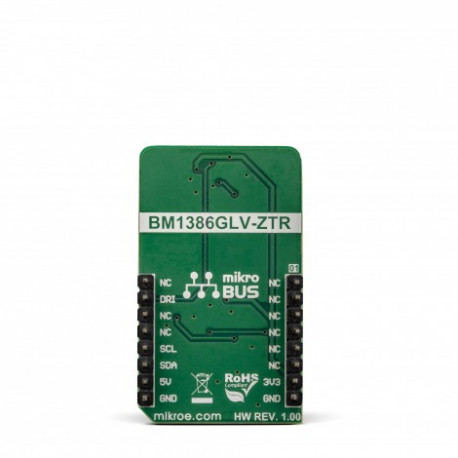

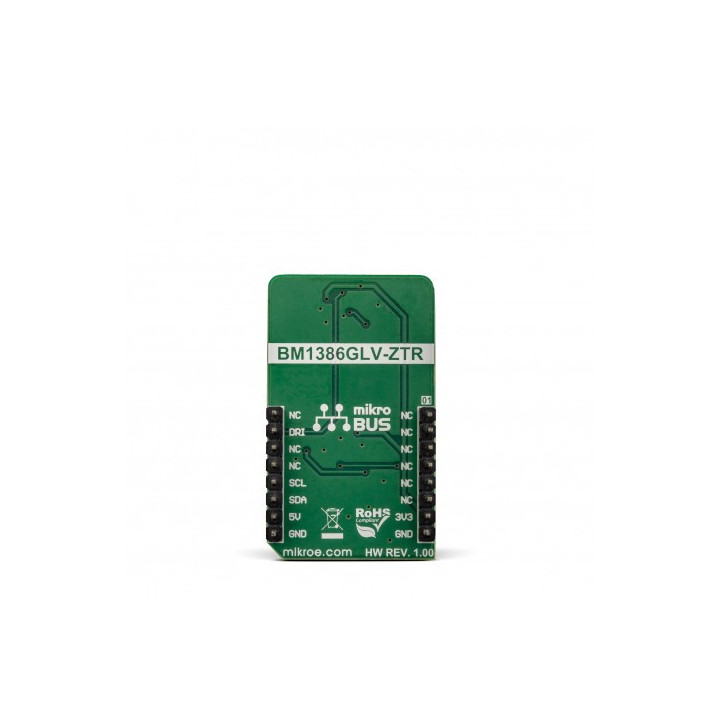

Le module peut être alimenté sous 3,3 V ou 5 V. Il s'inetrfacera avec votre microcontrôleur au moyen d'un bus I2C.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
