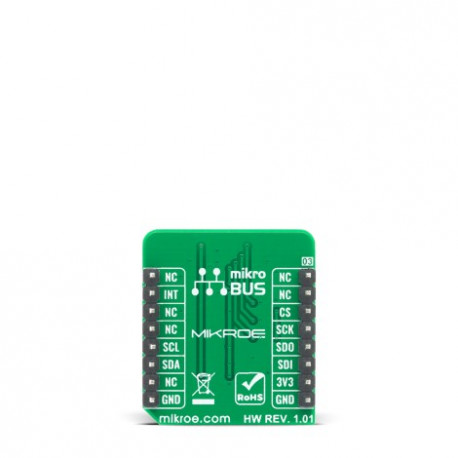

Capteur de pression barométrique MIKROE4190 avec Click Board intégré

Le module baromètre 3 Click est basé sur le DPS368, un circuit intégré de capteur de pression atmosphérique barométrique numérique d'Infineon™. Ce module Click board ™ est capable de mesurer à la fois la pression et la température sur la base d'un principe de détection capacitive qui garantit une haute précision lors des changements de température. Le processeur de signal interne convertit la sortie des éléments de capteur de pression et de température en résultats 24 bits. Chaque unité est étalonnée individuellement, les coefficients d'étalonnage calculés au cours de ce processus sont stockés dans les registres d'étalonnage. Les mesures des capteurs et les coefficients d'étalonnage sont disponibles via l'interface série I2C ou SPI.

Le capteur DPS368 prend en charge 3 modes de fonctionnement différents: mode veille, commande et arrière-plan. Le mode veille représente le mode par défaut après la mise sous tension ou la réinitialisation où aucune mesure n'est effectuée. Le mode de commande signifie qu'une mesure de température ou de pression est effectuée en fonction de la précision sélectionnée. Dans ce mode, le capteur retournera en mode veille lorsque la mesure est terminée et le résultat de la mesure sera disponible dans les registres de données. Le mode arrière-plan est un mode dans lequel les mesures de pression et / ou de température sont effectuées en continu en fonction de la précision et du taux de mesure sélectionnés. La mesure de température est effectuée immédiatement après la mesure de pression. Le FIFO peut être utilisé pour stocker 32 résultats de mesure et minimiser le nombre de fois où le capteur doit être accédé pour lire les résultats.

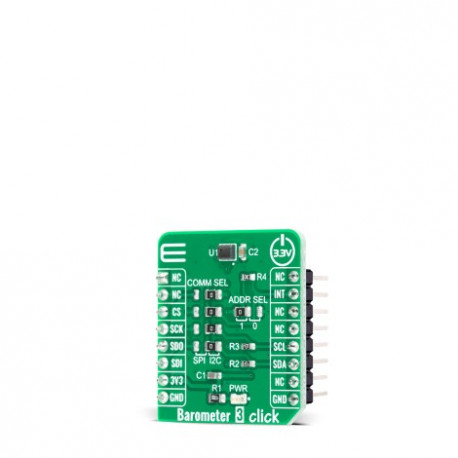

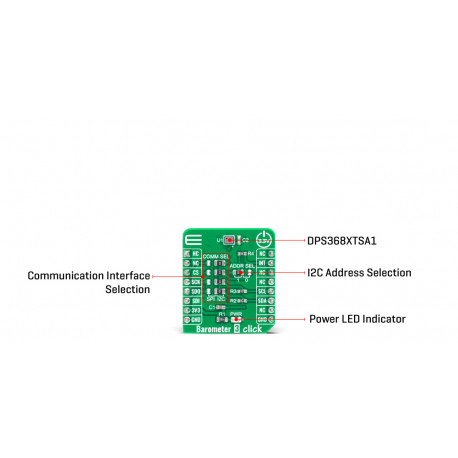

Le module baromètre 3 Click offre le choix entre deux interfaces de communication: I2C et SPI, avec interruption optionnelle pour I2C. La sélection peut être effectuée en positionnant les cavaliers SMD étiquetés COMM SEL dans une position appropriée. Notez que tous les cavaliers pour la sélection de communication doivent être placés du même côté, sinon le Click board ™ peut ne plus répondre. Lorsque l'interface I2C est sélectionnée, le DPS368 permet le choix du bit le moins significatif (LSB) de son adresse esclave I2C. Cela peut être fait en utilisant le cavalier SMD étiqueté ADDR SEL et l'adresse par défaut du capteur est définie sur 0x77.

Le module doit être alimenté sous 3,3 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
