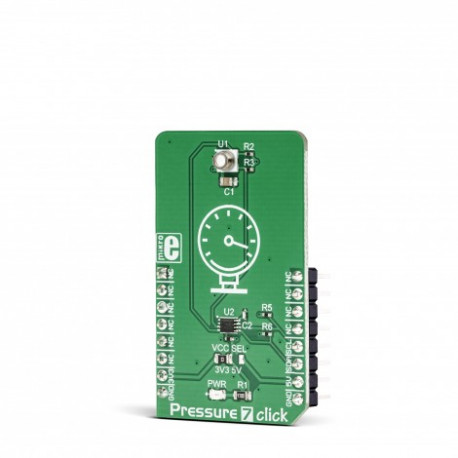

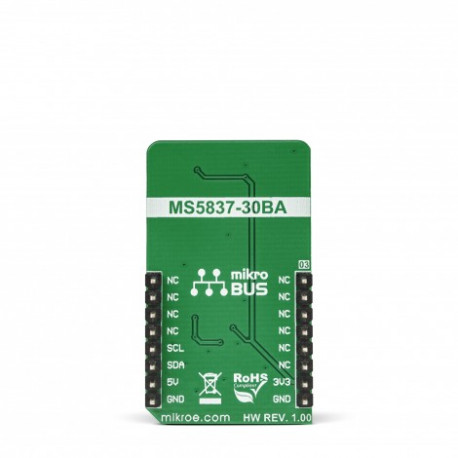

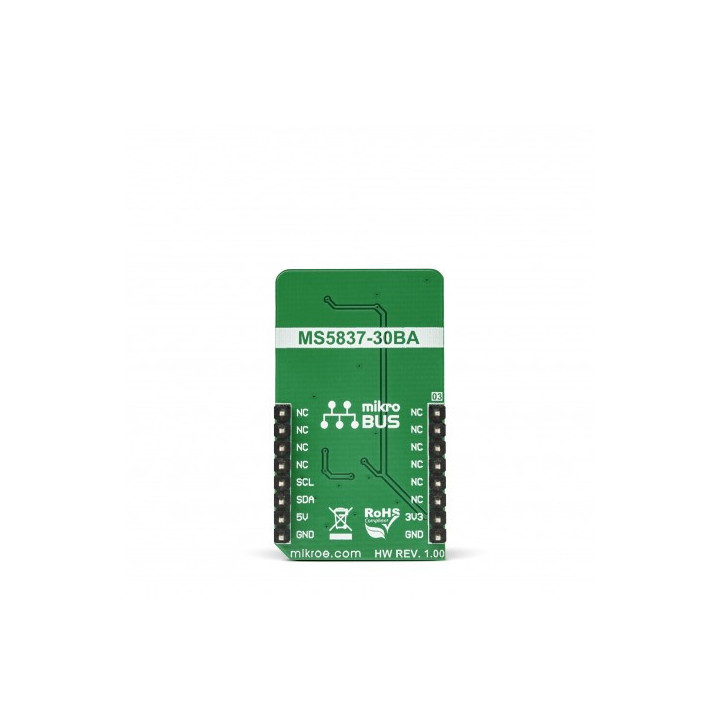

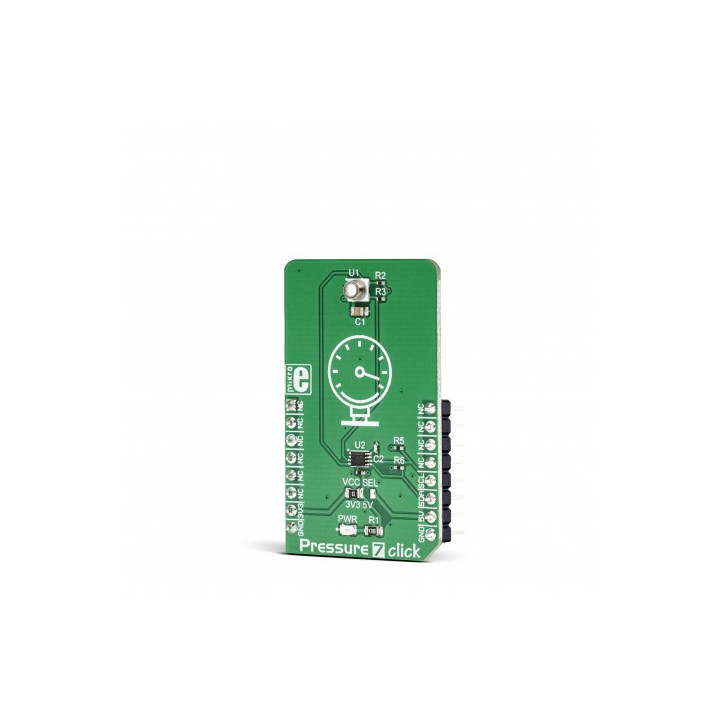

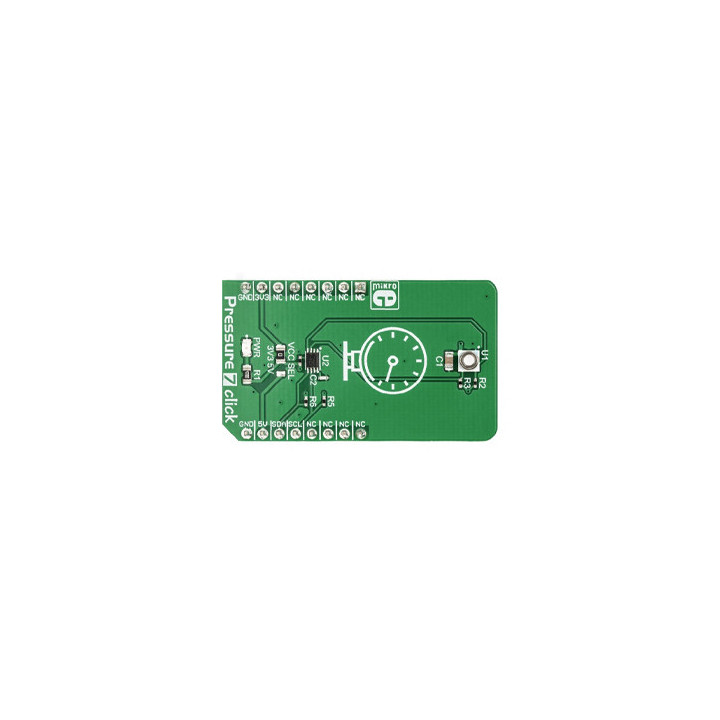

Capteur pression barométrique MIKROE3330 MS5837 Click Board

Le composant principal du module Pressure 7 Click est le MS5837 , un circuit intégré de capteur de pression produit par TE Sensor Solutions. Il s'agit d'un capteur de pression absolue piézo-résistif hautement intégré, basé sur la technologie MEMS de MEAS Suisse, qui peut mesurer la pression dans la plage de 0 à 30 bar et la température dans la plage de -20 ° à + 85 ° C Le MEMS (micro-capteur électromécanique) est placé dans un bouchon en acier inoxydable anti-magnétique hermétique, protégé par le gel spécial. Cela rend le capteur lui-même résistant à l'eau. Outre le capteur piézo-résistif, le module MS5837 contient également l'ASIC (Application Specific Integrated Circuit) hautement intégré qui contient tous les composants nécessaires pour convertir la tension non compensée du MEMS en données numériques 24 bits. Le capteur MS5837 offre l'interface I2C standard pour la communication avec le MCU hôte, en utilisant seulement quelques commandes.

L'ASIC avancé qui contient le convertisseur analogique-numérique (ADC) delta-sigma 24 bits, offre une très haute résolution de 0,2 mbar par pas, ainsi qu'un temps de conversion rapide, jusqu'à 0,5 ms. La consommation d'énergie déjà faible peut être davantage régulée en utilisant différentes fréquences d'échantillonnage de sortie (OSR), dans la plage de 256 à 8192. Le paramètre OSR est contenu dans une seule commande, qui est envoyée depuis le MCU hôte pour lancer la conversion. L'OSR affecte directement à la fois la consommation de courant du capteur MS5837, ainsi que le temps de conversion: plus le rapport OSR est élevé, plus il faut de courant et moins de temps pour terminer le cycle de conversion.

L'application utilisateur doit effectuer une réinitialisation du module de capteur MS5837 avant de lire les paramètres de compensation à partir de la PROM. Ces paramètres de compensation doivent être stockés par l'application pour une utilisation ultérieure. Lorsque le module MS5837 reçoit la commande de conversion via l'interface I2C, il démarre le processus de conversion thermique et de pression. Après la conversion, les données sont cadencées lorsque la commande ADC Read est reçue. Après avoir reçu les données de conversion brutes du MS5837, l'application doit convertir ces données en appliquant les paramètres d'étalonnage précédemment stockés. Le débit de données de sortie, ainsi que le type de conversion spécifique (conversion thermique ou de pression) dépendent de la commande reçue.

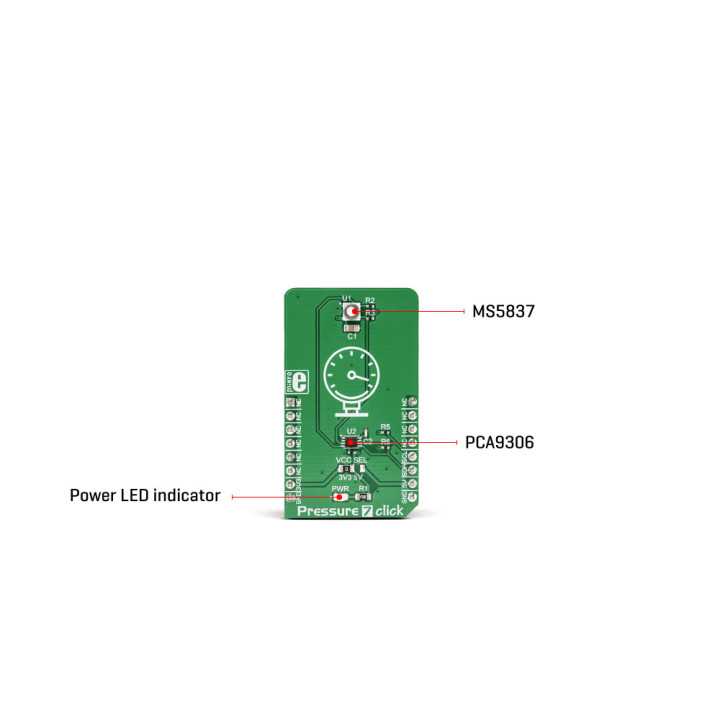

En plus du module de capteur MS5837, le module Pressure 7 click intègre un circuit intégré supplémentaire. Il s'agit du PCA9306, un traducteur de niveau I2C bidirectionnel bien connu de Texas Instruments, utilisé sur de nombreux modèles Click board™, en raison de sa simplicité et de sa fiabilité.

Le module peut être alimenté sous 3,3 V ou 5 V. Il s'interfacera avec votre microcontrôleur au moyen d'un bus I2C.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
