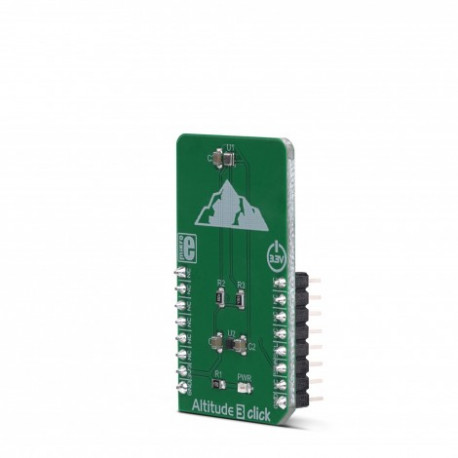

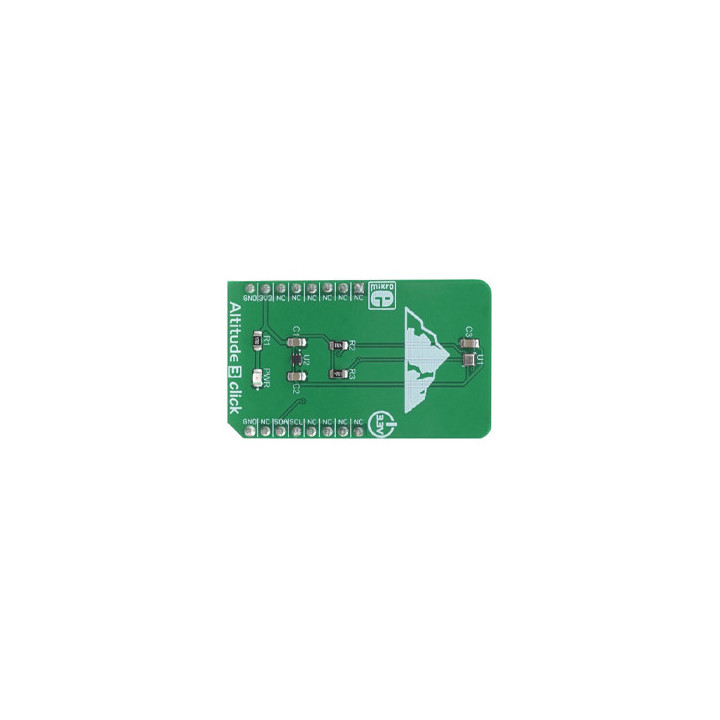

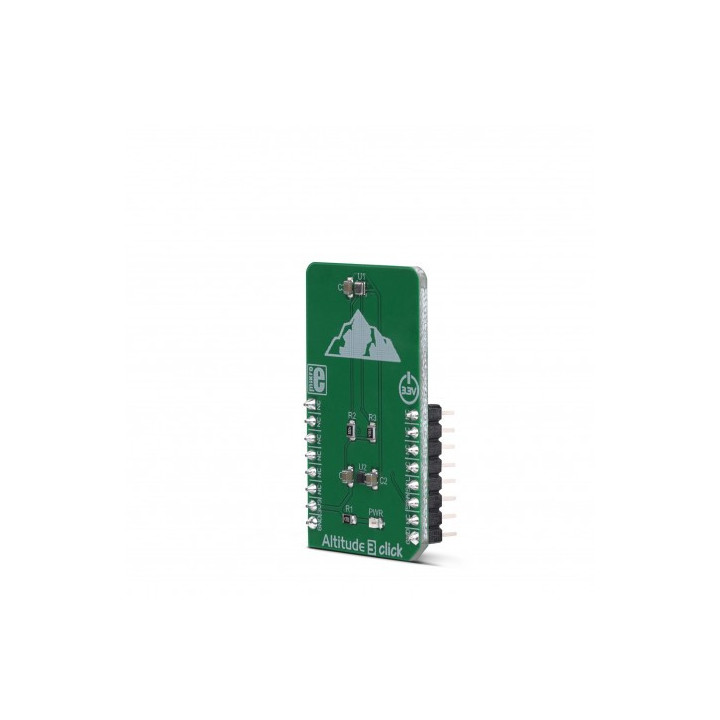

Capteur pression barométrique MIKROE3328 pour température et altitude

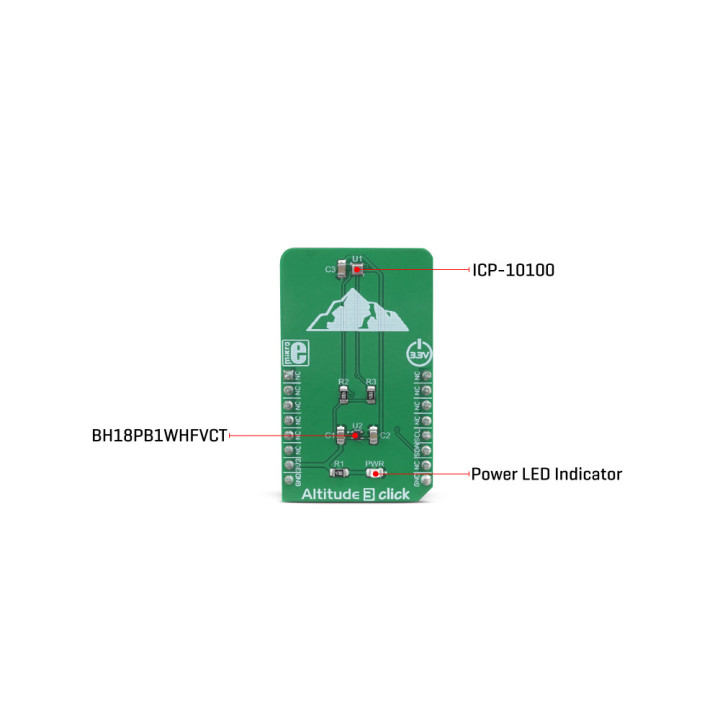

Ce module utilise un circuit ICP-10100, un capteur de pression barométrique et de température intégré. Basé sur la technologie avancée de détection capacitive MEMS, il offre une précision et une stabilité thermique de niveau industriel. Une précision de pression absolue très élevée jusqu'à ± 1 Pa permet à Altitude 3 click de détecter de très petits changements d'altitude, d'une magnitude d'environ 10 cm. Le capteur de température offre une précision jusqu'à ± 0,4 ° C, dans la plage de -40 °C à 85 °C. Les faibles besoins en énergie en font un choix parfait pour diverses applications fonctionnant sur batterie.

Chaque capteur  ICP-10100 est étalonné en usine et les paramètres d'étalonnage sont stockés dans la mémoire OTP. Pour convertir les lectures en valeurs de température et de pression, ces coefficients doivent être utilisés. La fiche technique de l'ICP-10100 propose des formules pour ces calculs. Cependant, Altitude 3 click est livré avec une bibliothèque qui contient des fonctions qui encapsulent ces calculs, ce qui accélère considérablement le développement des applications.

Emballé dans un boîtier étanche, le capteur ICP-10100 lui permet d'être utilisé sous 1,5 m d'eau pendant 30 minutes. Cependant, comme le Click board™ lui-même n'est pas étanche, le capteur offre tout de même une bonne résistance contre une augmentation de l'humidité et de l'humidité. Le capteur ICP-10100 offre les meilleures performances lorsqu'il est utilisé dans les conditions normales de pression et de température dans la plage de 0 ° C à 45 ° C et de 95 kPa à 105 kPa.

L'ICP-10100 peut être utilisé dans quatre modes différents, ce qui permet d'adapter ses performances en fonction d'exigences spécifiques. Ces modes permettent un compromis entre haute précision, faible bruit, vitesse de sortie et consommation électrique. Ces modes comprennent le mode faible consommation (LP), le mode normal (N), le mode faible bruit (LN) et le mode ultra faible bruit (ULN). La fiche technique de l'ICP-10100 contient un tableau qui affiche le temps de conversion, la consommation de courant et le bruit de mesure de pression pour chacun de ces modes, permettant de choisir le mode optimal.

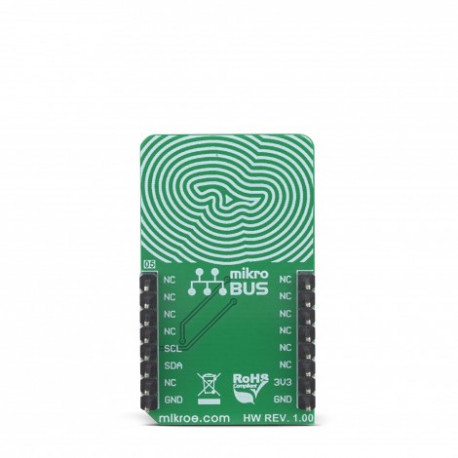

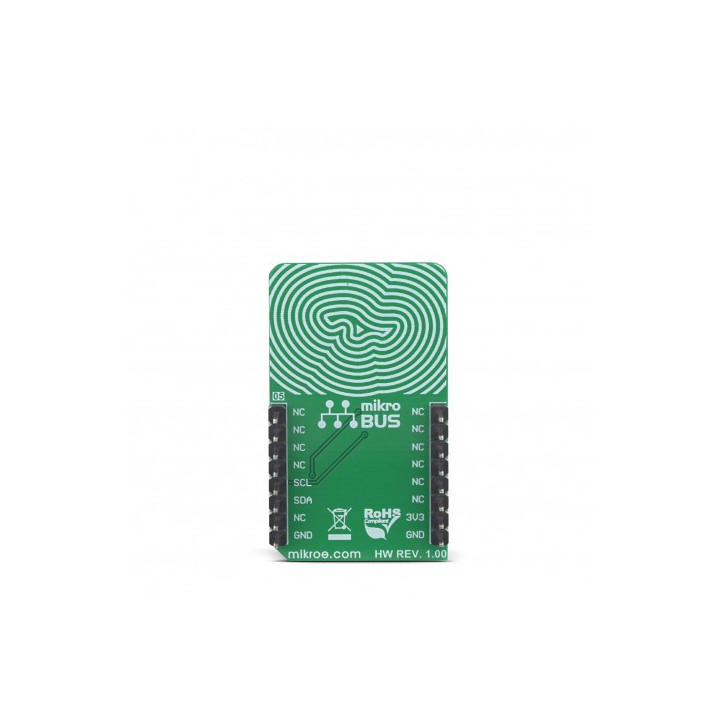

Ce module Click board™ utilise le protocole I2C pour communiquer avec le MCU hôte. Le module s'alimente en 3,3 V uniquement.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
