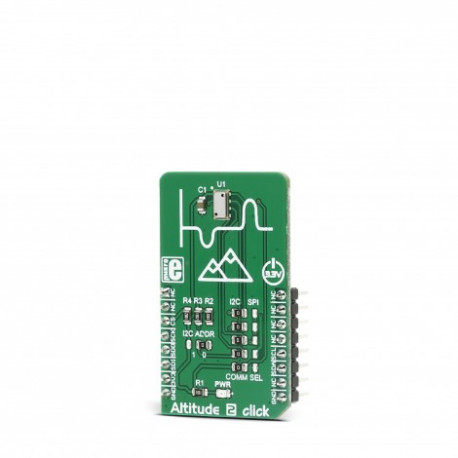

Capteur pression barométrique MIKROE3030 pour température et altitude

En plus de cela, le module intègre également des fonctionnalités telles que'un CAN delta-sigma 24 bits à très faible bruit, une faible consommation d'énergie, des temps de conversion rapides, des valeurs de compensation uniques préprogrammées, etc...

Pour mesurer la pression atmosphérique avec une précision raisonnable, la température ambiante doit également être prise en considération. Le capteur du module Altitude 2 click fournit une mesure précise de la température ambiante, qui peut être utilisée pour extraire la valeur de pression d'air compensée des lectures.  Il peut être configuré pour fonctionner avec les protocoles de communication SPI et I2C, en commutant quelques cavaliers intégrés. Avec sa faible consommation d'énergie, c'est une excellente solution pour l'utiliser dans diverses applications d'altimètres mobiles, telles que les compteurs de vélo, les variomètres, les enregistreurs de données, les stations d'altimètres et de baromètres mobiles, les stations météorologiques, etc...

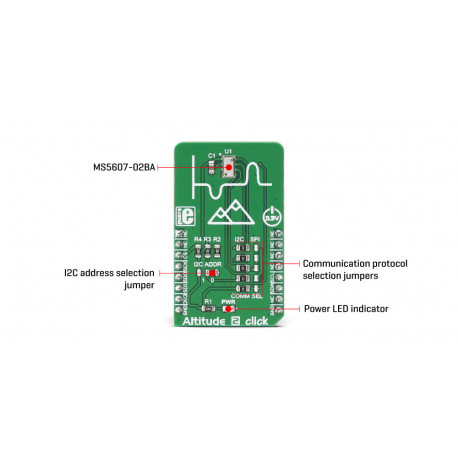

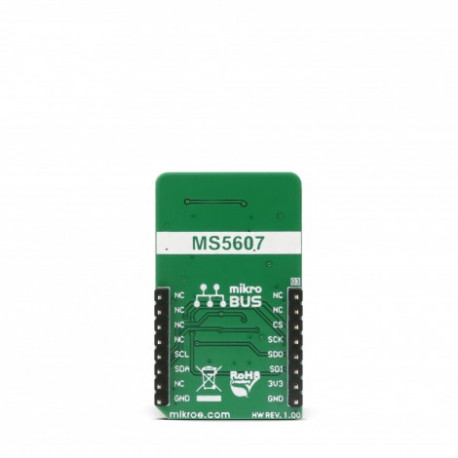

Le capteur de pression barométrique utilisé sur le moduel Altitude 2 click est le MS5607-02BA03 , un capteur de pression barométrique IC avec capuchon en acier inoxydable, produit par la sociét Suisse MEAS™ qui a une longue expérience dans le développement de capteurs de pression altimétrique / barométrique. Le circuit intégré du capteur se compose d'un capteur piézo-résistif et de l'extrémité avant analogique avec l'interface I2C / SPI. Le capteur est fabriqué à l'aide de la technologie avancée MEMS (Micro Electro Mechanical System).

Chaque circuit intégré de capteur est étalonné en usine à deux températures et pressions. Les coefficients d'étalonnage sont stockés dans sa zone PROM de 128 bits. Pour calculer les valeurs correctes, ces coefficients doivent être utilisés dans le calcul, afin de dériver des valeurs réelles à partir des lectures brutes et non compensées

Le module s'alimente en 3,3 V uniquement.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".

   Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications



Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
