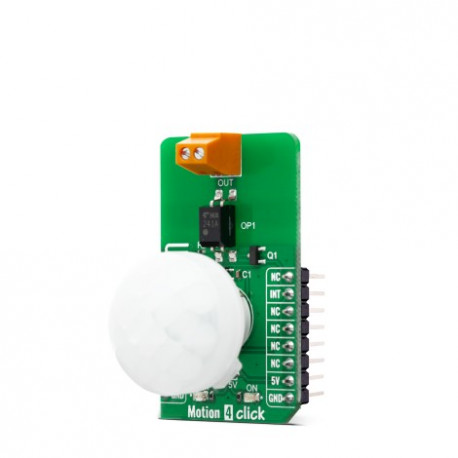

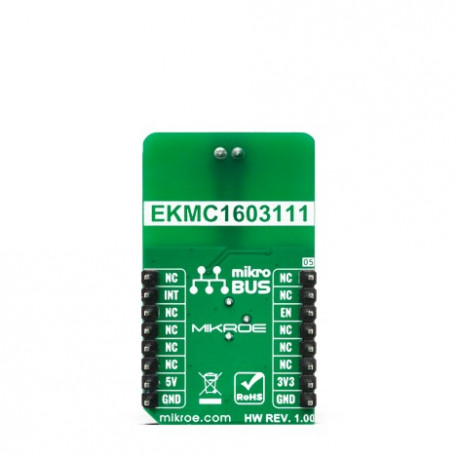

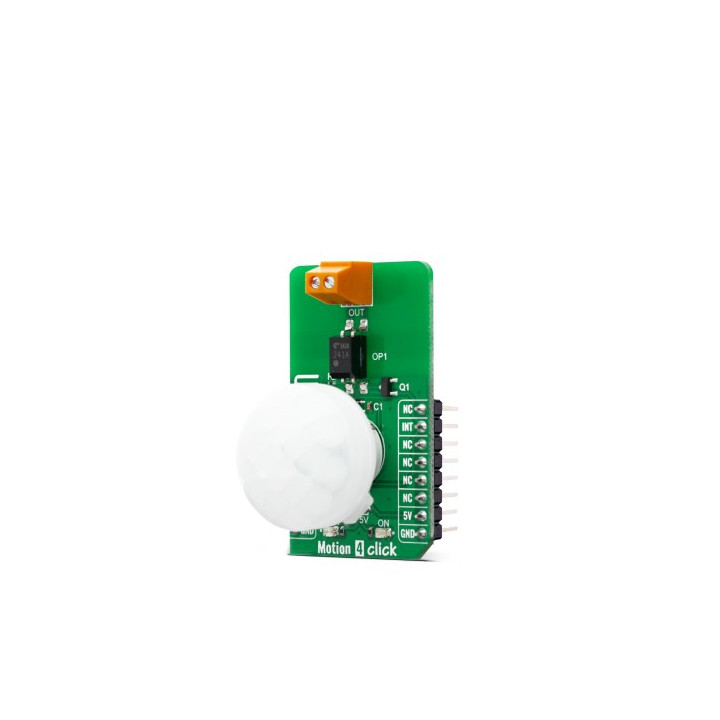

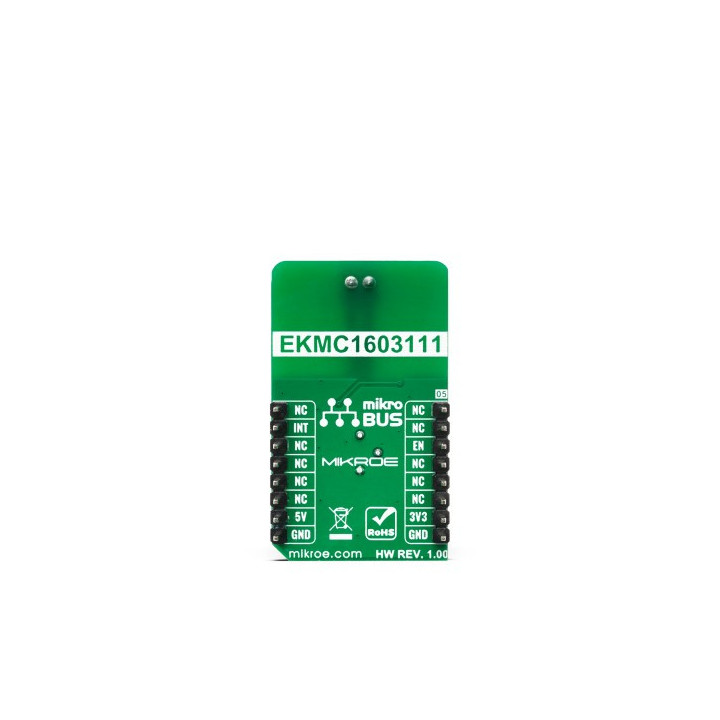

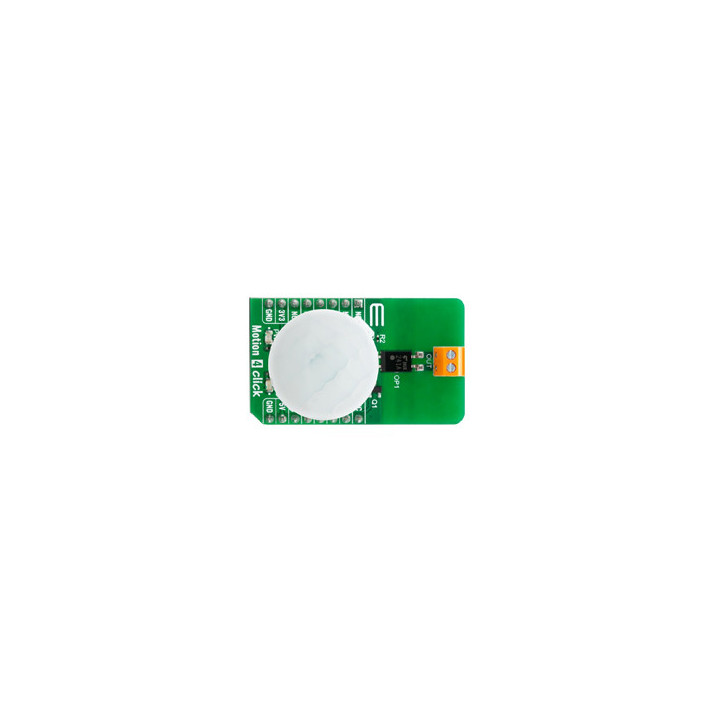

Capteur de mouvement intérieur MIKROE4078 avec relais intégré

Ce module intègre un capteur de mouvement PIR (pour usage intérieur uniquement) de Panasonic Corporation™ EKMC1603111, qui peut être utilisé comme détecteur de mouvement humain (jusqu'à 12 m max. suivant utilisation).

Lorsqu'un objet, tel qu'une personne, passe devant l'arrière-plan, tel qu'un mur, la température à ce point dans le champ de vision du capteur passe de la température ambiante à la température corporelle, puis à nouveau. Le capteur convertit le changement résultant du rayonnement infrarouge entrant en un changement de la tension de sortie, ce qui déclenche la détection. Des objets de température similaire mais de caractéristiques de surface différentes peuvent également avoir un modèle d'émission infrarouge différent, et ainsi les déplacer par rapport à l'arrière-plan peut également déclencher le détecteur. Dans certains cas, des allers-retours vers le capteur (mouvement parallèle à l'axe Z), peuvent ne pas être détectés. Le capteur ne détecte que les mouvement. Une personne immobile ne sera pas forcément détectée.

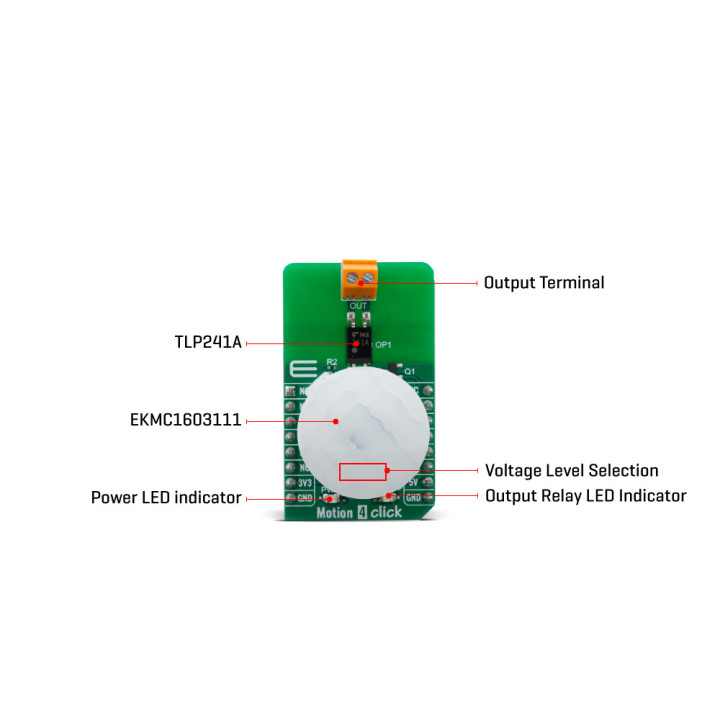

Un photorelay TLP241A de Toshiba™ est également intégré sur le module Motion 4 Click board. Ce dernier pourra être utilisé pour activer un dispositif externe suite à une détection de mouvement. Son usage est limité pour  la commande de charges alimentées sous une tension maximale de 24 Vcc/1 A. En dépit des indications fournies pas le fabricant, il vous faut impérativement vous limiter à ces valeurs limites.

Les performances de détection du EKMC1603111 à une température ambiante de 25 °C avec une différence de température supérieure à 4 °C peuvent atteindre 12 m. La zone de détection d'angle avec 92 zones de détection est de 105° (± 51°) horizontalement et 92° (± 46°) vertical.

Pouvant être alimenté sous 3.3 V ou 5 Vcc, le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Consultez également nos autres notes d'applications:

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
