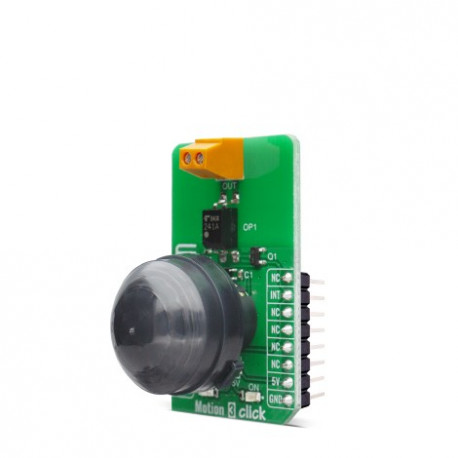

Module Click Board MIKROE4049 avec capteur mouvement intérieur

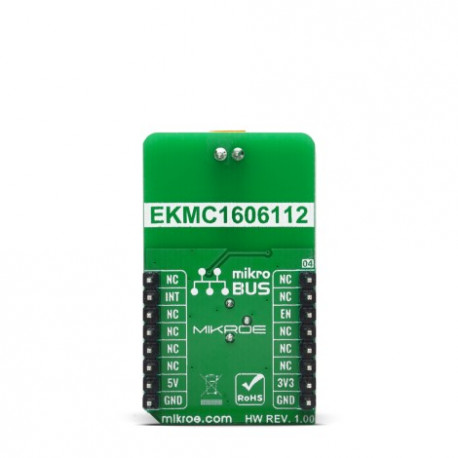

Ce module intègre un capteur de mouvement PIR (pour usage intérieur uniquement) de Panasonic Corporation™ EKMC1606112, qui peut être utilisé comme détecteur de mouvement humain (jusqu'à 17 m max. suivant utilisation).

Lorsqu'un objet, tel qu'une personne, passe devant l'arrière-plan, tel qu'un mur, la température à ce point dans le champ de vision du capteur passe de la température ambiante à la température corporelle, puis à nouveau. Le capteur convertit le changement résultant du rayonnement infrarouge entrant en un changement de la tension de sortie, ce qui déclenche la détection. Des objets de température similaire mais de caractéristiques de surface différentes peuvent également avoir un modèle d'émission infrarouge différent, et ainsi les déplacer par rapport à l'arrière-plan peut également déclencher le détecteur. Dans certains cas, des allers-retours vers le capteur (mouvement parallèle à l'axe Z), peuvent ne pas être détectés. Le capteur ne détecte que les mouvement. Une personne immobile ne sera pas forcément détectée. Un animal pourra également selon les cas être plus ou moins détecté.

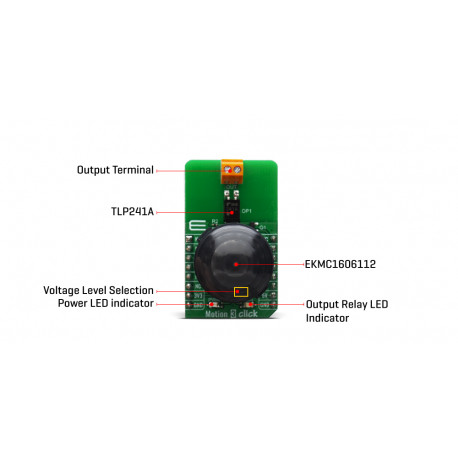

Un photorelay TLP241A de Toshiba™ est également intégré sur le module Motion 2 Click board. Ce dernier pourra être utilisé pour activer un dispositif externe suite à une détection de mouvement. Son usage est limité pour  la commande de charges alimentées sous une tension maximale de 24 Vcc/1 A. En dépit des indications fournies pas le fabricant, il vous faut impérativement vous limiter à ces valeurs limites.

Les performances de détection du EKMC1606112 à une température ambiante de 25 °C avec une différence de température supérieure à 8 °C peuvent atteindre 17 m (et uniquement 12 m pour une différence de température supérieure à 4 °C). La zone de détection d'angle avec 128 zones de détection est de 62° (± 32°) horizontalement et 62° (± 32°) vertical.


Pouvant être alimenté sous 3.3 V ou 5 Vcc, le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).


A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
