Capteur monoxyde de carbone MIKROE3196 pour la détection du CO

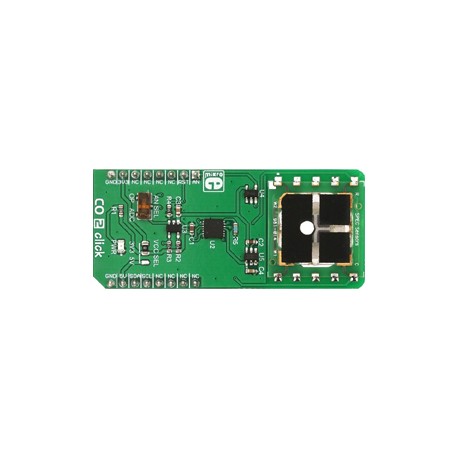

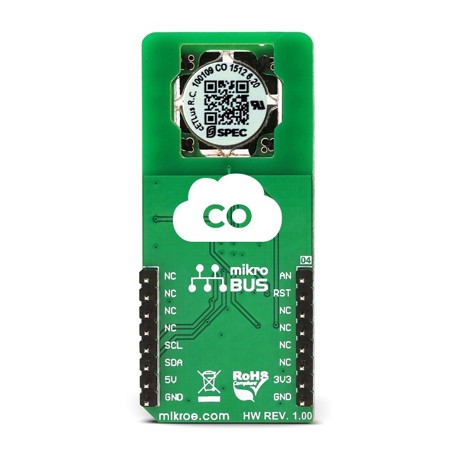

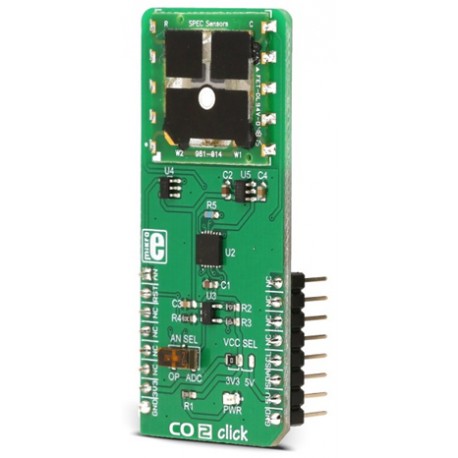

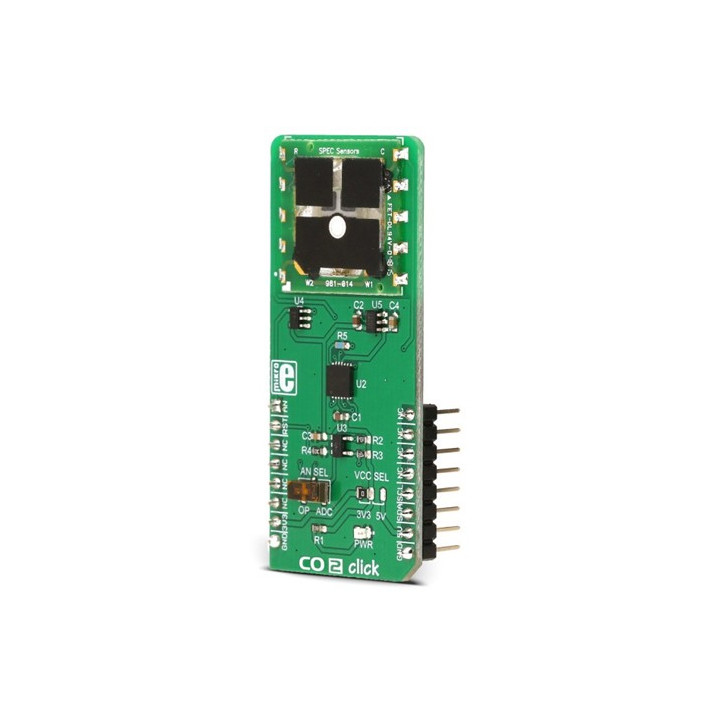

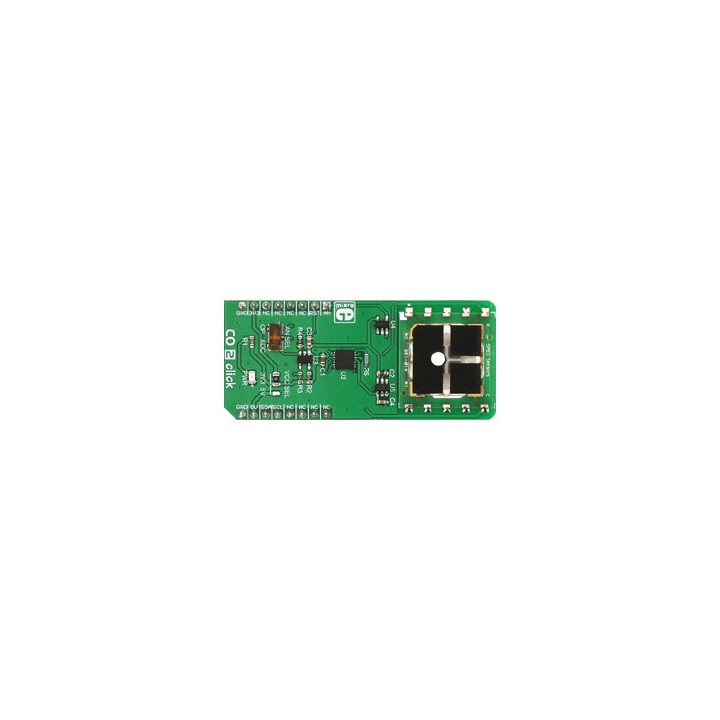

Le module CO 2 Click MIKROE3196 est un capteur de monoxyde de carbone de haute précision, conçu pour la détection des concentrations de CO dans l'air. Ce produit intègre un capteur électrochimique de gaz SPEC 3SP CO 1000, offrant une sortie analogique ou numérique I2C pour une compatibilité avec la plupart des microcontrôleurs.

Fonctionnement du capteur

La technologie SPEC Sensor™ est utilisée dans les capteurs électrochimiques qui génèrent un courant proportionnel à la fraction volumétrique du gaz. Ce courant est transformé en tension par le circuit AFE pour être traité par le MCU ou converti en données numériques via un convertisseur A/N. Le capteur 3SP CO 1000 peut détecter la concentration de CO jusqu'à 1000ppm avec une réponse rapide et précise, surtout après calibration.

Applications et environnement de travail

Le capteur est conçu pour une utilisation dans des environnements où la détection du monoxyde de carbone est essentielle, comme dans la surveillance de la qualité de l'air, la purification de l'air et les systèmes de climatisation. La calibration du capteur est recommandée pour obtenir des mesures fiables et exactes dans des conditions variables.

Précautions d’utilisation

Bien que très fiable et précis, ce capteur est sensible à des éléments comme la poussière, l'humidité et les impuretés. Il est conseillé de protéger le capteur dans les applications critiques pour garantir une durée de vie optimale. Le capteur est conçu pour durer plus de 5 ans dans des conditions normales d'utilisation, et jusqu'à 10 ans dans des environnements contrôlés.

Détails techniques

Le CO 2 click utilise le circuit intégré LMP91000 pour fournir un amplificateur transimpédance (TIA) et un contrôle de gain, optimisé pour les applications de détection chimique à faible consommation d'énergie. Ce dispositif permet la lecture des données via I2C ou une sortie analogique via un amplificateur opérationnel, avec un convertisseur A/D intégré pour des mesures précises.

Caractéristiques :

• Interface : Analogique, I2C
• Capteur : 3SPCO1000
• Compatible : mikroBUS™
• Tension d'entrée : 3,3V / 5V
• Dimensions : 57,15 x 25,4 mm
• Poids : 19 g

Note importante : Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.
