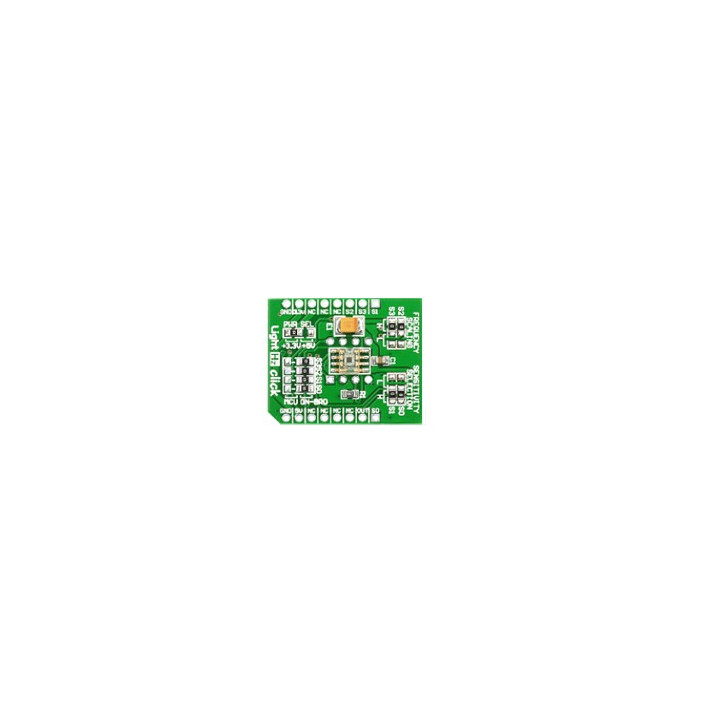

Capteur de luminosité LightHZ Click Board

Ce module Click Board vous permettra d'ajouter des possibilités de mesure de luminosité à votre microcontrôleur par le biais d'un circuit intégré TSL230BR, lequel s'apparente à un convertisseur lumière/fréquence.

Des exemples de programmes dédiés aux PIC,dsPI™, AVR, ARM™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.




Le module s'alimente en 3,3 V ou +5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-990 sur le support N° 1 de la platine MIKROE-1581... Puis enfichez le module MIKROE-1423 sur le support N° 2. Enfichez alors le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et les module MIKROE-990 et MIKROE-1423 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "LightHZ Click"
*
*************************************************************************
*
* Le nombre d'impulsions délivrées par le capteur en une seconde est affiché
* dans le moniteur série et la quantité de lumière est affichée sur le bargraph.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "LightHZ click" (Réf.: MIKROE-990) inséré sur le support N° 1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* 1 Module "Bargraph Click" (Réf.: MIKROE-1423) inséré sur le support N° 2 du shield
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
************************************************************************/

// Affectation des broches du module LightHZ
#define P0 6 // broche S0 du capteur
#define P1 14 // broche S1 du capteur
#define P2 10 // broche S2 du capteur
#define P3 17 // broche S3 du capteur
#define OUT 2 // broche de sortie du capteur
// Affectation des broches du module Bargraph
#define SDIN 11 // broche DS des 74HC595
#define SCLK 13 // broche SHCP des 74HC595
#define LATCH 9 // broche STCP des 74HC595
#define DISPLAY 5 // broche de validation du bargraph

volatile unsigned long impulsion=0;
volatile unsigned long nb_impulsion=0;
volatile unsigned long duree;
volatile unsigned long top;
int index;
int MSB;
int LSB;

void setup()
{
// Configuration des broches
pinMode(P0, OUTPUT);
pinMode(P1, OUTPUT);
pinMode(P2, OUTPUT);
pinMode(P3, OUTPUT);
pinMode(OUT, INPUT);
digitalWrite(P0,HIGH); // sensibilité du capteur
digitalWrite(P1,HIGH);
digitalWrite(P2,HIGH); // facteur de multiplication de la fréquence de sortie du capteur
digitalWrite(P3,HIGH);
pinMode(SDIN, OUTPUT);
pinMode(SCLK, OUTPUT);
pinMode(LATCH, OUTPUT);
pinMode(DISPLAY, OUTPUT);
digitalWrite(DISPLAY,HIGH); // validation du bargraph
Serial.begin(9600);
attachInterrupt(0, comptage, RISING); // autorisation des interruptions sur la broche 2 de l'Arduino
}

void loop()
{
Serial.print("Nb impulsions:");
Serial.println(nb_impulsion);
// Calcul d'un index en fonction du nombre d'impulsions recues
if ((nb_impulsion>0)&&(nb_impulsion<1500))
{
index=0;
}
if ((nb_impulsion>1500)&&(nb_impulsion<3000))
{
index=1;
}
if ((nb_impulsion>3000)&&(nb_impulsion<4500))
{
index=3;
}
if ((nb_impulsion>4500)&&(nb_impulsion<6000))
{
index=7;
}
if ((nb_impulsion>6000)&&(nb_impulsion<7500))
{
index=15;
}
if ((nb_impulsion>7500)&&(nb_impulsion<9000))
{
index=31;
}
if ((nb_impulsion>9000)&&(nb_impulsion<10500))
{
index=63;
}
if ((nb_impulsion>10500)&&(nb_impulsion<12000))
{
index=127;
}
if ((nb_impulsion>12000)&&(nb_impulsion<13500))
{
index=255;
}
if ((nb_impulsion>13500)&&(nb_impulsion<15000))
{
index=511;
}
if ((nb_impulsion>15000))
{
index=1023;
}
// Gestion du bargraph
LSB=index&0x00FF; // récupération des 8 bit de poids faibles de la variable i
MSB=index&0xFF00; // récupération des 8 bit de poids forts de la variable i
MSB=MSB>>8; // décalage des 8 bits de poids forts pour les mettre au format octet
digitalWrite(LATCH, LOW); // blocage du registre de sortie des 74HC595
shiftOut(SDIN, SCLK, MSBFIRST, MSB); // envoi des 8 bits de poids forts sur le second 74HC595
shiftOut(SDIN, SCLK, MSBFIRST, LSB); // envoi des 8 bits de poids faibles sur le premier 74HC595
digitalWrite(LATCH, HIGH); // déblocage du registre de sortie des 74HC595
}

// Programme d'interruption
void comptage()
{
impulsion++; // incrémentation du nombre d'impulsions sur front montant
duree=millis();
if(duree-top>=1000) // si la mesure du temps est supérieure ou égale à une seconde
{
nb_impulsion=impulsion;
impulsion=0; // RAZ de la variable de stockage des impulsions
top=millis(); // déclenchement du début du chronométrage
}
return;
}
