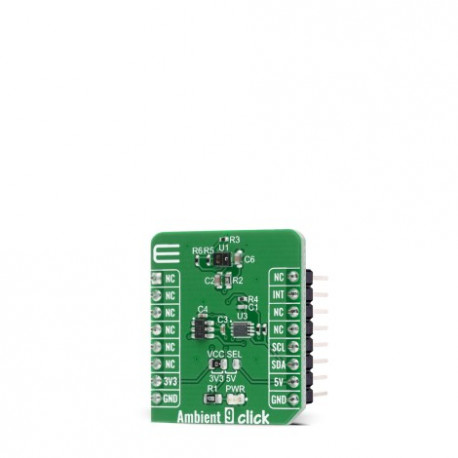

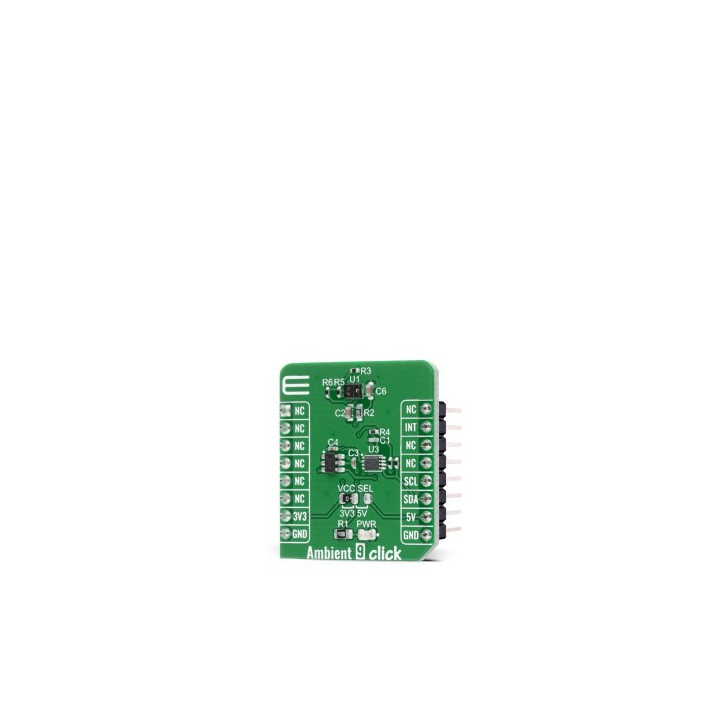

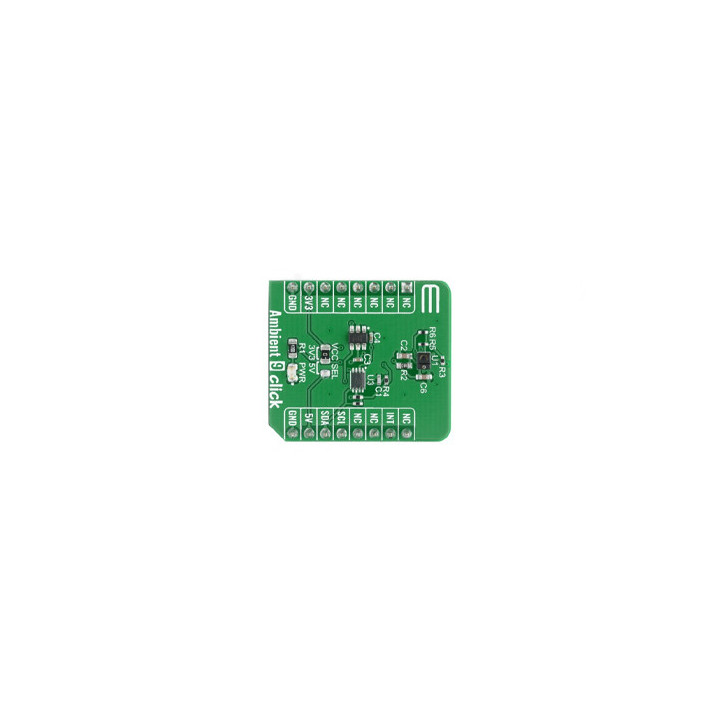

Module MIKROE4197 Ambient 9 Click - Capteur lumière et proximité

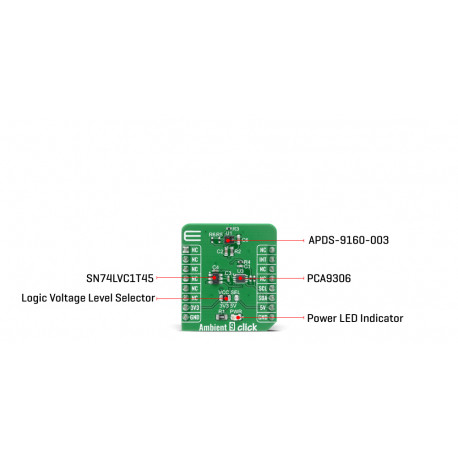

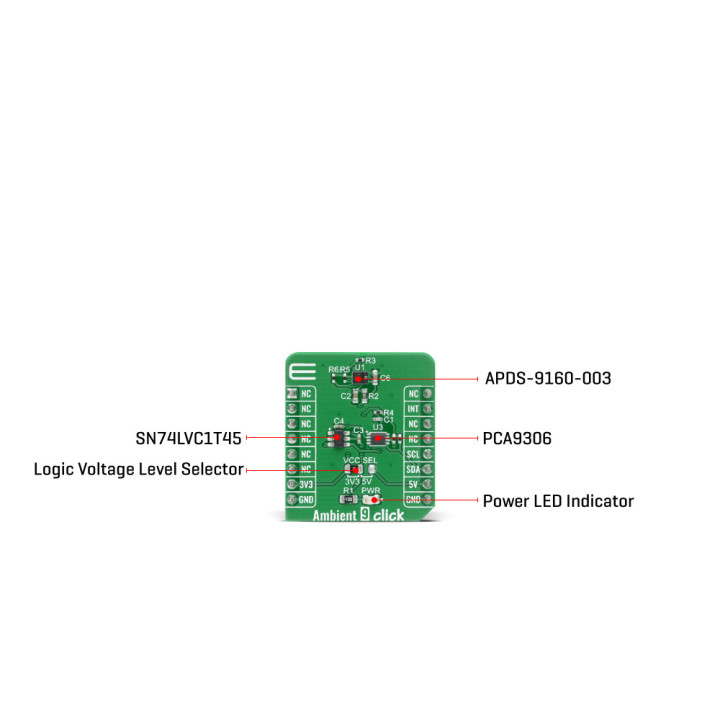

Le module Ambient 9 Click est basé sur l'APDS-9160-003, un capteur numérique de détection de proximité et de lumière ambiante de Broadcom Limited™. Le capteur de lumière ambiante fournit une réponse photopique à l'intensité lumineuse dans des conditions de faible luminosité ou derrière un verre noirci. Il se rapproche de la réponse de l'œil humain fournissant une lecture directe où le compte de sortie est proportionnel au niveau de lumière ambiante. La détection de proximité fonctionne également bien de la lumière du soleil aux pièces sombres. De plus, l'appareil peut être mis en mode veille à faible consommation, offrant une consommation d'énergie moyenne très faible.

Dans un système de détection de proximité, la LED IR incluse peut être pulsée avec plus de 100 mA de courant à commutation rapide. Le nombre d'impulsions LED peut être configuré en utilisant le pas d'impulsion, et la fréquence de modulation LED peut être réglée de 60 kHz à 100 kHz en 5 étapes. La résolution de détection de proximité peut varier de 8 à 11 bits et la vitesse de mesure peut varier de 6,25 ms à 400 ms.

Le module Ambient 9 Click pourra communiquer avec votre microcontrôleur à l'aide d'une interface à 2 fils I2C standard. Les modes de communication I2C Standard (100 kHz) et Rapide (400 kHz) sont disponibles avec le module.

Le module prévu pour être alimenté en 3,3 V ou + 5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
