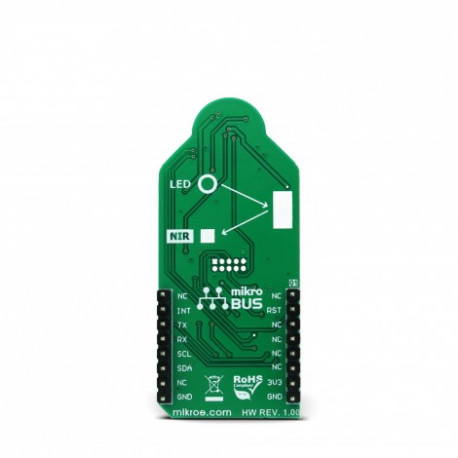

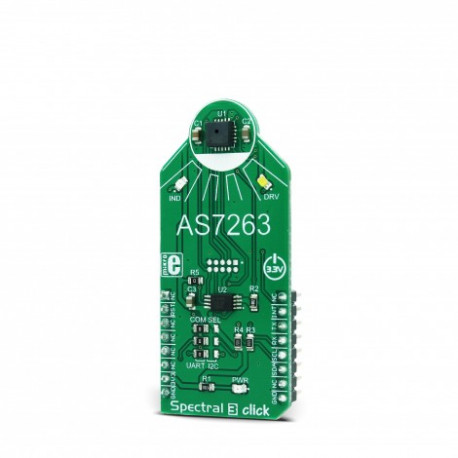

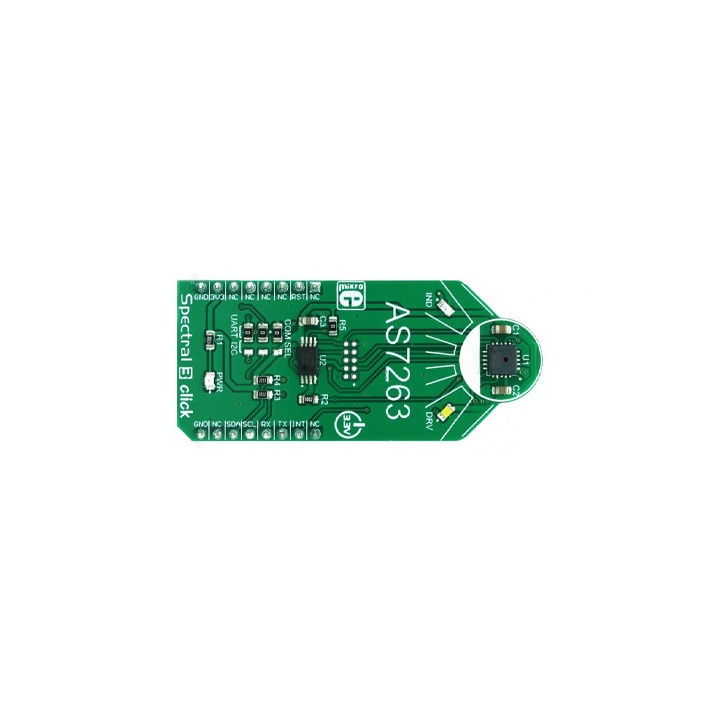

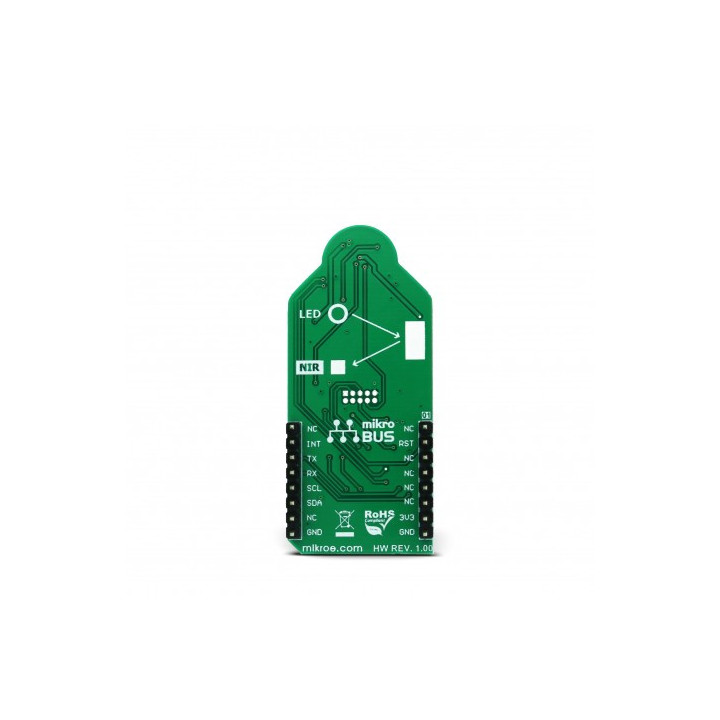

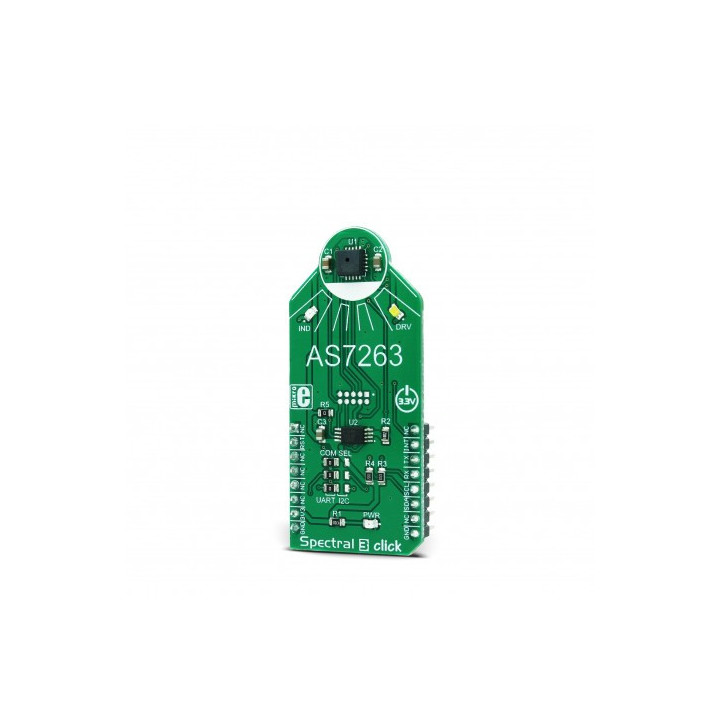

Module MIKROE2961 avec capteur IR multispectral avancé

Le module Spectral 3 click fournit une lecture directe des six canaux différents avec la précision de 16 bits, ainsi que la lecture calibrée, qui donne des valeurs flottantes de 32 bits avec un exposant biaisé de 8 bits et une partie de fraction de 23 bits , traitées par le moteur Spectral ID. Le capteur intègre également deux canaux LED programmables avec des pilotes à courant constant, utiles pour l'indication et pour fournir le rétroéclairage de l'objet couleur mesuré.

Le capteur embarqué a une dérive minimale dans le temps et avec la température, ce qui le rend très fiable, même après de longues périodes de temps. Le capteur de température intégré compense toutes les influences thermiques de l'environnement.

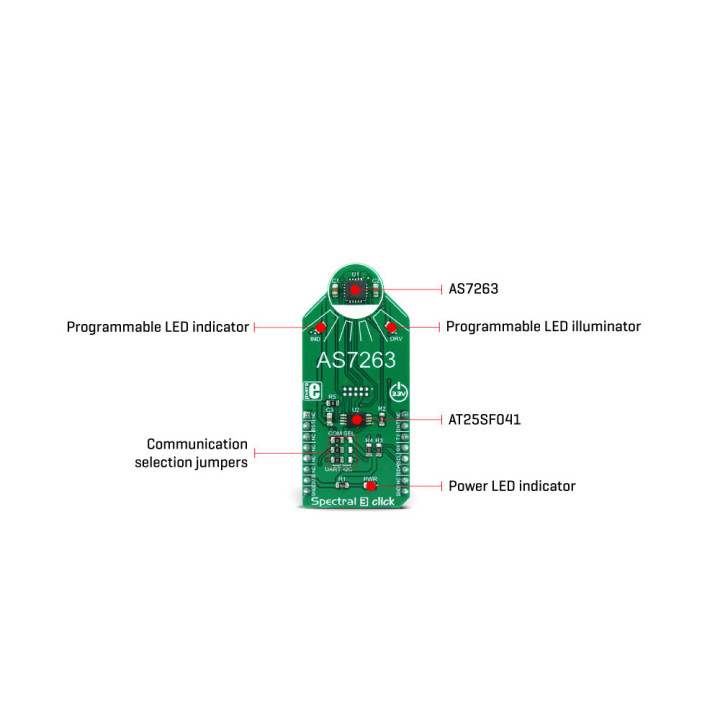

Le circuit intégré du capteur multispectral utilisé sur le module Spectral 3 Click est l' AS7263, un dispositif NIR Spectral_ID à 6 canaux avec obturateur électronique et interface intelligente. Il s'agit d'un capteur multispectral très avancé, qui incorpore un élément de matrice à 6 photodiodes. Chaque élément photo est filtré à travers les filtres gaussiens, mis en œuvre grâce à la technologie de filtre d'interférence déposé nano-optique, conçu pour fournir des plages pour 6 canaux spectraux proche-IR: R = 610nm, S = 680nm, T = 730nm, U = 760nm, V = 810 nm et W = 860 nm, chacun avec 20 nm FWHM. Les caractéristiques du filtre sont testées et mesurées avec la lumière blanche diffusée. Cette technologie garantit une dérive minimale des lectures et une stabilité de la température. Il convient de noter que la précision du filtre sera affectée par l'angle d'incidence, déterminé par une ouverture intégrée et les microlentilles internes, qui est de ± 20 ° pour le circuit intégré AS7263.

Les mesures des éléments photo sont numérisées par le convertisseur ADC 16 bits et traitées par le moteur Spectral_ID. Outre les valeurs brutes des six éléments de couleur, le moteur calcule toutes les valeurs calibrées disponibles sur cet appareil et les émet sous forme de valeurs flottantes 32 bits. Après le temps d'intégration spécifié (2,8 ms min), ces valeurs sont disponibles dans leurs registres respectifs et sont accessibles via l'interface UART intelligente de haut niveau pilotée par de simples commandes AT ou le bus de protocole de communication I2C. Même le capteur de température est accessible via son registre. Une liste complète de toutes les coordonnées de couleur disponibles et des registres contenant ces valeurs se trouve dans la fiche technique AS7263.

Les données du capteur sont organisées en deux banques. La première banque contient les lectures des photodiodes S, T, U et V, tandis que la seconde banque contient les lectures des photodiodes R, T, U et W. Différents modes permettent d'effectuer des lectures à partir de chaque banque, ainsi que les combinaisons entre ces deux banques. Il existe également un mode de lecture ponctuelle lorsque des mesures critiques ou déclenchées doivent être effectuées. Les codes de lettre de photodiode ci-dessus, représentent les canaux des longueurs d'onde respectives (canal R, canal S, canal T…).

Une interruption peut être déclenchée lorsque les données sont prêtes à être lues par l'hôte, en fonction du mode de banque sélectionné. Si l'interruption est activée (INT = 1), la ligne INT est tirée à un niveau logique BAS et le bit DATA_RDY du registre de contrôle est mis à 1. La ligne INT est libérée lorsque le registre de contrôle est lu. Le bit DATA_RDY sera effacé à chaque lecture des registres de mesure. L'interruption sera générée après la fin d'un ou plusieurs cycles d'intégration, selon le mode de banque sélectionné. La ligne INT de l'AS7263 est acheminée vers la broche mikroBUS ™ INT et peut être utilisée pour déclencher une interruption sur le MCU hôte. Pour en savoir plus sur les modes de lecture des banques et les interruptions, consultez la fiche technique AS7263 fournie.

Le module s'alimente en 3,3 V uniquement.
