Capteur infrarouge passif MIKROE3339 pour détection de mouvement intérieur

Les capteurs PIR sont une sorte de capteur thermique capables de détecter le mouvement d'une source de chaleur. En tant que source de chaleur la plus générale dans les environnements intérieurs, les humains en mouvement peuvent être détectés par des capteurs PIR. Cependant, ce capteur ne peut pas détecter les sujets humains statiques. Nous appelons ce mode de détection «détection passive», car le capteur lui-même est déclenché passivement par des sujets en mouvement. Il est important de préciser que le capteur peut être utilisé pour développer diverses applications, les plus typiques, y compris la détection de présence humaine pour les fonctions d'économie d'énergie dans: la commutation sans contact, l'équipement de bâtiment ou de bureau, les appareils ménagers, l'éclairage, les produits d'affichage, les climatiseurs , TV, moniteurs PC, cuiseurs à riz et bien d'autres.

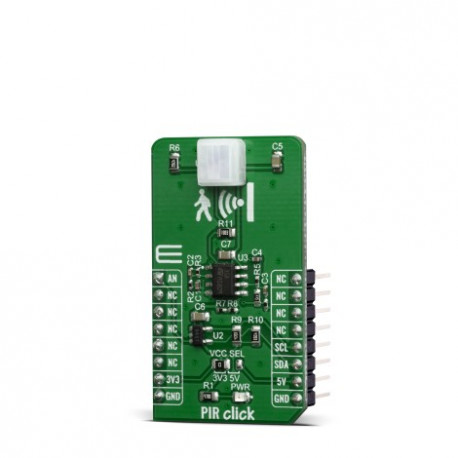

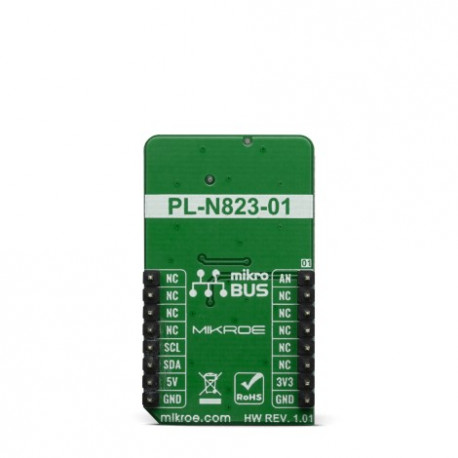

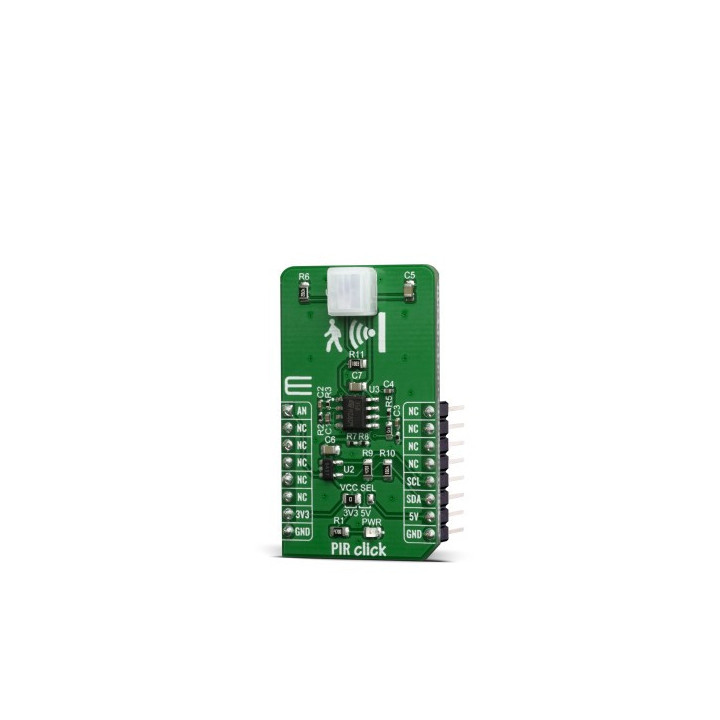

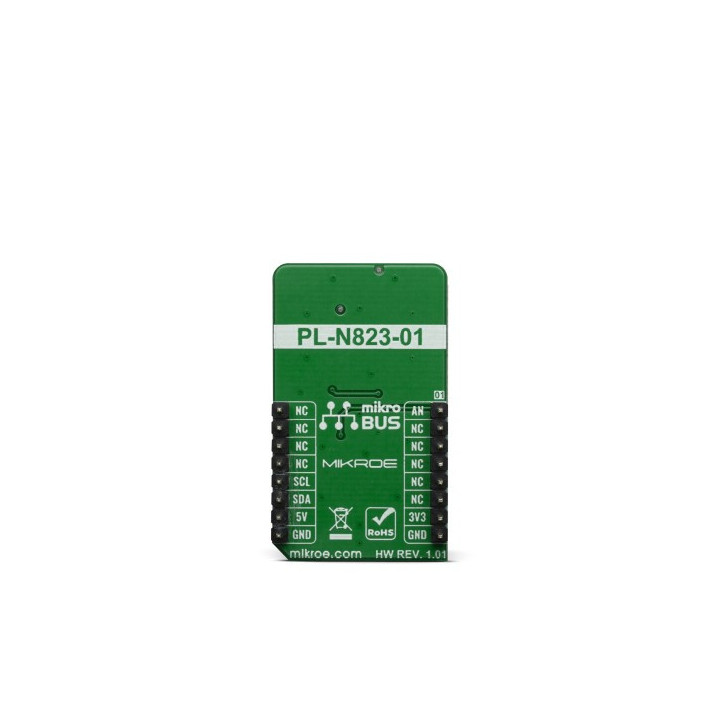

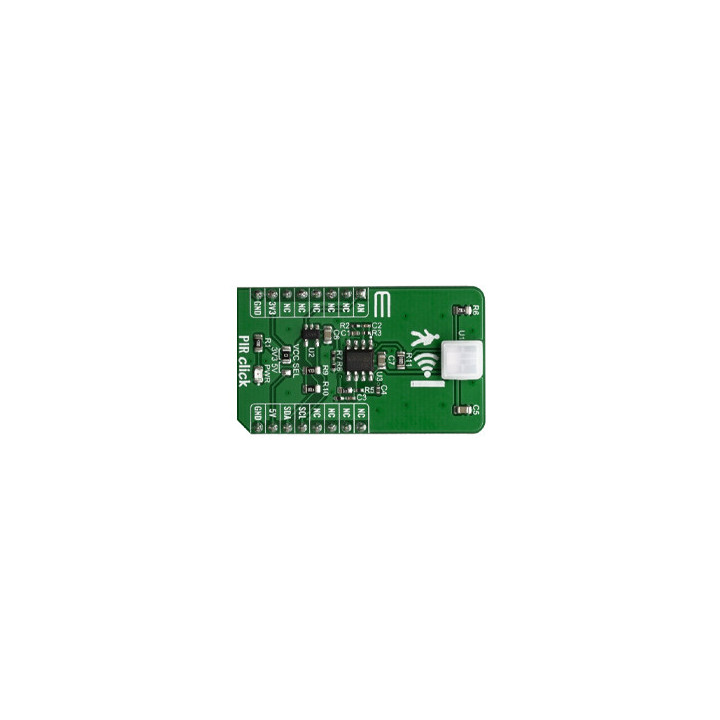

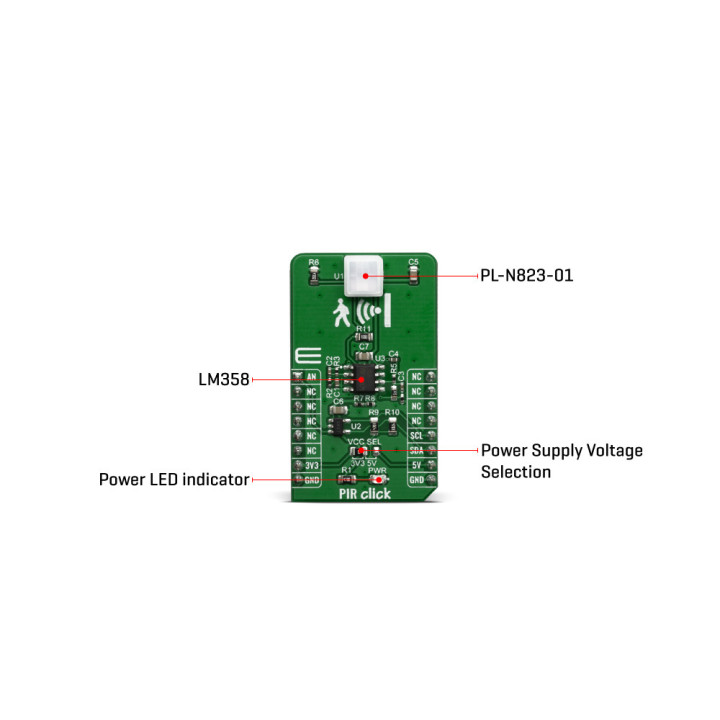

Le composant principal du module PIR Click est un capteur infrarouge pyroélectrique PL-N823-01 –a PL de KEMET™. En raison de l'absence de lentille, le capteur Pyro de KEMET est discret, car il ne dépasse pas, ce qui le rend idéal pour recueillir les exigences visuelles. Avec le matériau céramique piézoélectrique exclusif de KEMET et la structure des éléments du capteur infrarouge pyroélectrique, vous pouvez également détecter les humains à travers le verre ou la résine. Cela permet une plus grande liberté dans la conception de l'aspect extérieur du produit final.

Un tel système de capteurs vise à fournir une détection humaine fiable et une perception de scénario humain. Afin d'atteindre cet objectif, un circuit de détection de conditionnement avec un amplificateur de signal à faible bruit avec un gain d'amplification ajusté est développé. En outre, l'amplification de gain, le circuit intégré sert également de filtre de signal propriétaire à 1 Hz, ce qui garantit le rejet de tous les composants indésirables du signal. De cette façon, un système de détection de mouvement fiable est obtenu. Le signal de sortie est acheminé vers la broche AN du mikroBUS ™, ainsi que vers le MCP3221 - un convertisseur A / N 12 bits avec interface I2C, à partir d'une puce. De cette façon, l'utilisateur peut choisir de lire le signal de sortie via l'interface I2C, ou directement, en lisant la tension sur la broche analogique du  MCU utilisé.
Certains des nombreux avantages de l'utilisation de ce module sont un grand angle de vue jusqu'à 60 degrés à l'éther, une détection possible à travers le verre ou la résine, une faible consommation d'énergie, d'excellentes performances d'ondes radio dans bande haute fréquence, un profil compact et bas et tout cela est possible sans objectif car ce n'est pas nécessaire. La faible consommation électrique dont nous parlons est de l'ordre du μA.

A noter que ce capteur est uniquement dédié pour un usage en intérieur. Il peut être alimenté sous +3,3 V ou +5 V.


Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
