Capteur gaz alcool MIKROE3318 : performances et précision

Le capteur gaz alcool MIKROE3318 est une carte Click™ intégrant un capteur à gaz robuste et précis, idéal pour diverses applications comme les alcootests, la détection de fuites de gaz, et la surveillance d'environnements difficiles.

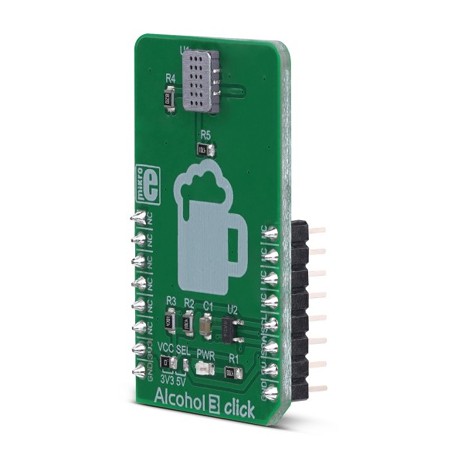

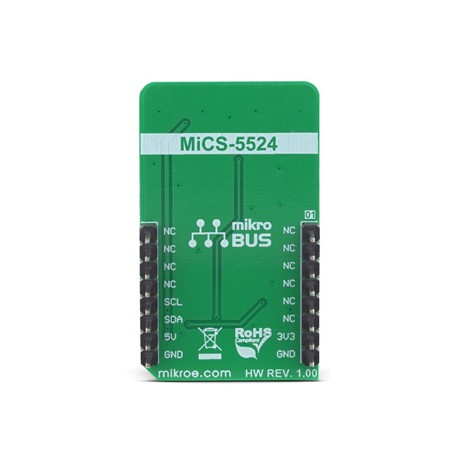

Le module Alcohol 3 Click est une carte Click™ équipée du capteur à gaz MiCS-5524, un capteur compact en oxyde métallique (MOS). Ce capteur réagit à la présence de gaz désoxydants et réducteurs, comme l'éthanol (également appelé alcool). Son impédance varie en raison d'une réaction catalytique, permettant son utilisation dans une configuration de diviseur de tension. Cette tension peut être échantillonnée par un convertisseur analogique-numérique (CAN) précis, permettant ainsi une lecture directe des données via l'interface I2C. Le capteur MiCS-5524 est un capteur robuste, adapté aux environnements difficiles pour des applications telles que la détection de fuites de gaz, le contrôle de l'haleine, la détection précoce d'incendies, etc.

Alcohol 3 Click est pris en charge par une bibliothèque compatible mikroSDK, qui inclut des fonctions simplifiant le développement logiciel. Cette carte Click™ est livrée en tant que produit entièrement testé, prêt à être utilisé dans un système équipé d'un socket mikroBUS™.

La carte Click™ contient les résistances nécessaires pour former un diviseur de tension avec le capteur, ainsi qu’un convertisseur analogique-numérique (CAN) de type SAR avec une résolution de 12 bits, permettant la conversion de tension en utilisant la tension de 5 V du rail mikroBUS™ comme référence. Dotée du MiCS-5524, un capteur de gaz robuste et fiable nécessitant un minimum de composants supplémentaires, et du MCP3221, un CAN précis de 12 bits de Microchip éprouvé dans de nombreuses conceptions de cartes Click™, la carte Alcohol 3 Click constitue une solution idéale pour un développement rapide d'applications telles que :

• Alcootests
• Détection de fuites de gaz
• Détection d'incendies
• Détecteurs de monoxyde de carbone (CO)
• Autres applications similaires pour la détection de gaz réducteurs

Fonctionnement :

Alcohol 3 Click est équipée du capteur MiCS-5524, un capteur MOS compact de SGX Sensortech. Ce capteur comprend une membrane en oxyde métallique micromécanique avec une résistance chauffante intégrée. Cette résistance génère de la chaleur, catalysant une réaction qui modifie la résistance électrique de la couche d'oxyde. La température de chauffage est élevée, entre 350 °C et 550 °C. Après une période de préchauffage initiale, le capteur peut détecter des variations de gaz en moins de deux secondes.

La résistance du capteur MiCS-5524 ne varie pas linéairement avec la concentration de gaz, nécessitant une calibration appropriée pour des mesures absolues. Les plus grandes variations d'impédance se produisent à faibles concentrations de gaz, tandis qu'en atmosphère saturée, l'impédance évolue plus lentement. Cela doit être pris en compte, notamment pour les applications de mesure de l'alcoolémie (alcootests).

Le capteur MiCS-5524 est simple à utiliser avec ses quatre connexions : deux pour l’élément chauffant interne et deux pour les connexions MOS. L’application consiste à calculer une résistance adaptée pour le diviseur de tension, selon les valeurs typiques indiquées dans la fiche technique du capteur pour une utilisation dans l'air propre. La sensibilité est exprimée comme le rapport entre la résistance du capteur dans l'air propre et celle mesurée à une concentration de 60 ppm de CO.

Caractéristiques :

• Interface : I2C
• Capteur : MiCS-5524
• Compatible : mikroBUS™
• Tension d'entrée : 3,3V / 5V
• Dimensions : 42,9 x 25,4 mm
• Poids : 18 g

Note importante : Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.
