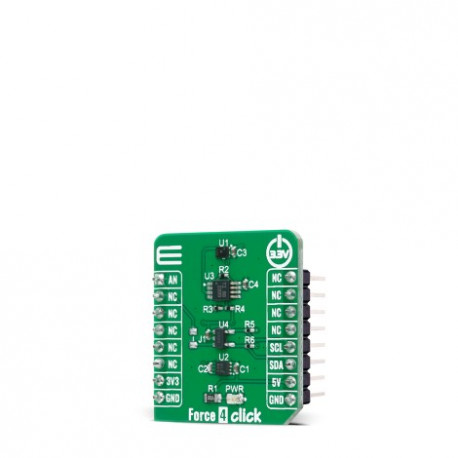

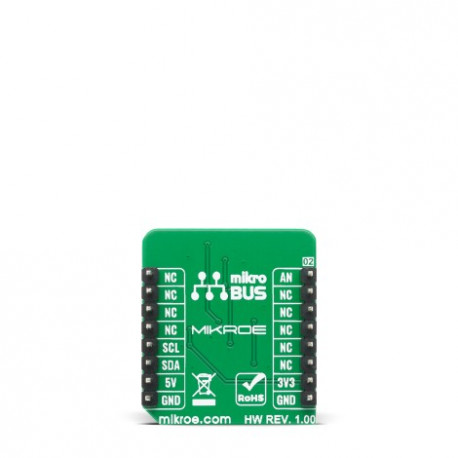

Capteur de force piézo MIKROE4193 pour Click Board module

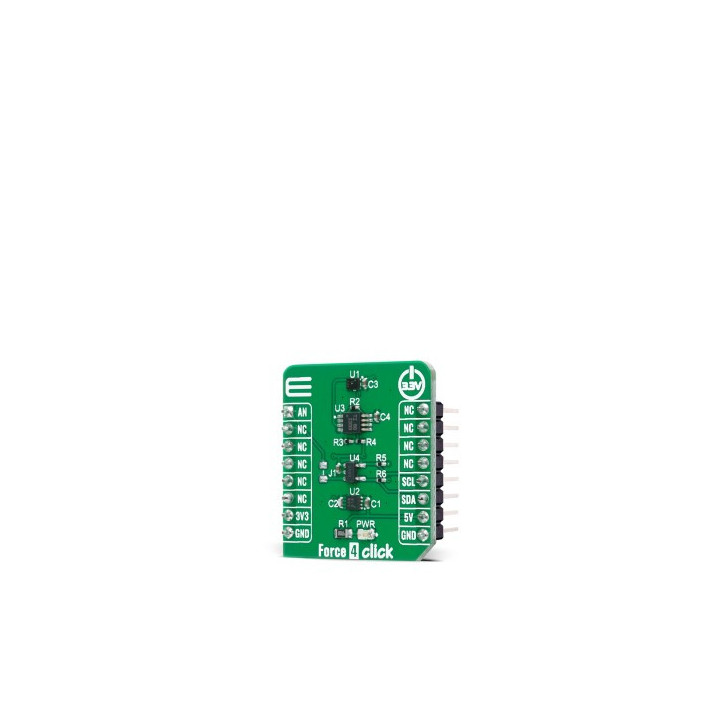

Le module Force 4 Click fonctionne de la même manière que les capteurs de pression atmosphérique (atmosphérique), en utilisant la méthode piézorésistive. Ils détectent les charges (force) avec un élément piézo-résistif fabriqué à l'aide de procédés MEMS. Les capteurs de force diffèrent des capteurs de pression d'air en ce qu'ils ont un diaphragme plus épais, permettant de détecter uniquement des changements de pression relativement importants, comme des charges, tandis que des fluctuations très subtiles, telles que des changements de pression d'air, n'affectent pas la sortie.

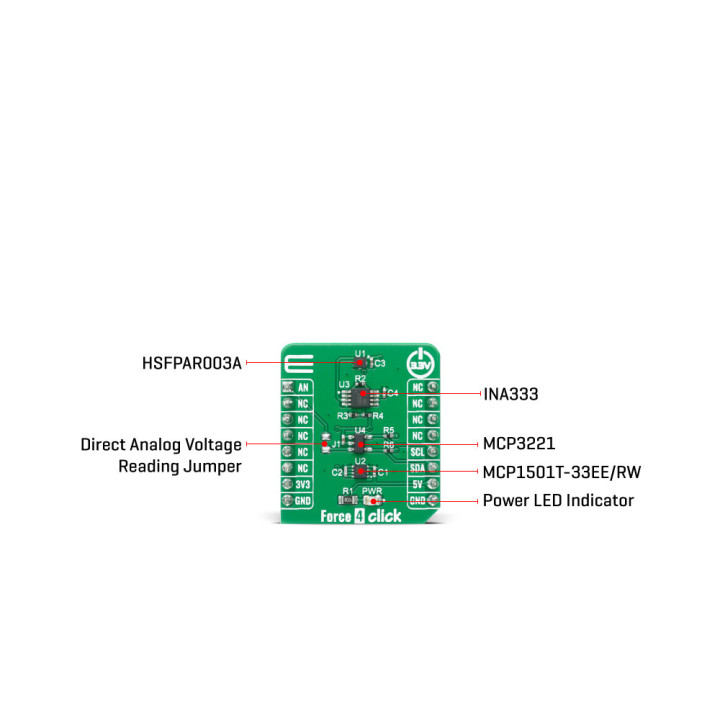

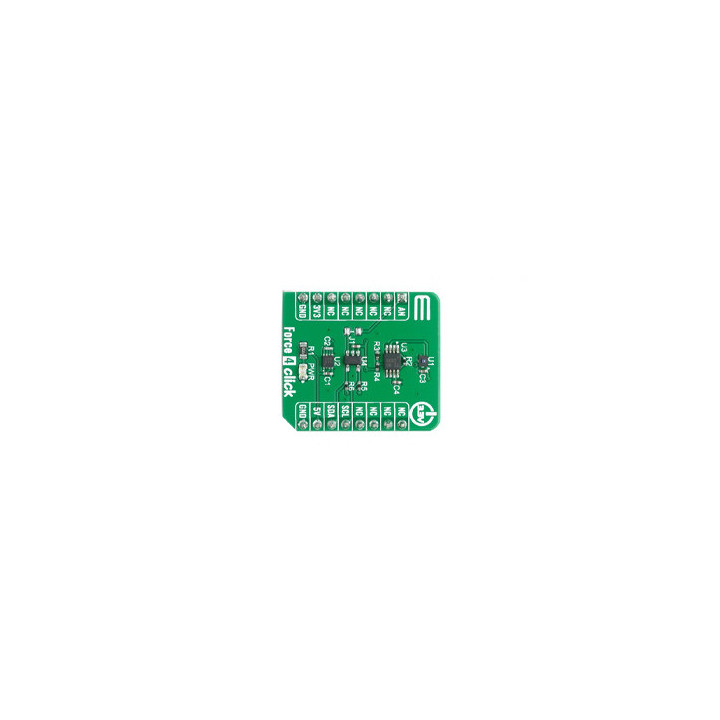

Le module Force 4 Click utilise également un convertisseur A/N (ADC) MCP3221 à approximations successives 12 bits avec interface I2C, de Microchip. Ce convertisseur est utilisé pour échantillonner la tension de sortie du capteur, fournissant des données pour votre microcontrôleur ou un autre appareil capable de communiquer sur le bus I2C. La tension est échantillonnée à une valeur de 12 bits en utilisant un circuit MCP1101-33 comme référence de tension.

Si vous préférez récupérer directement la tension analogique du capteur cela peut être facilement fait en ajoutant une résistance de 0 ohm (non livrée) sur la position marquée J1 sur le PCB, et la tension de sortie du capteur sera disponible pour la lecture sur la broche AN de mikroBUS ™.

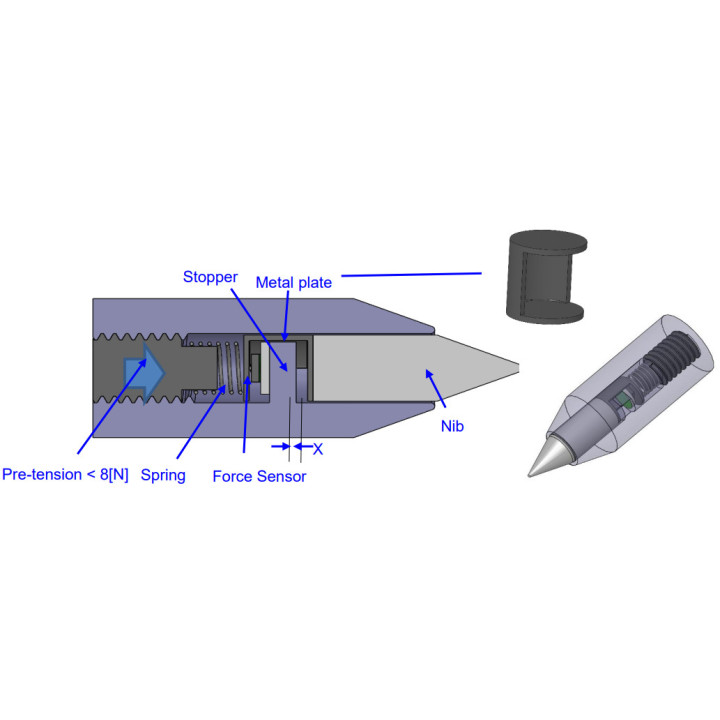

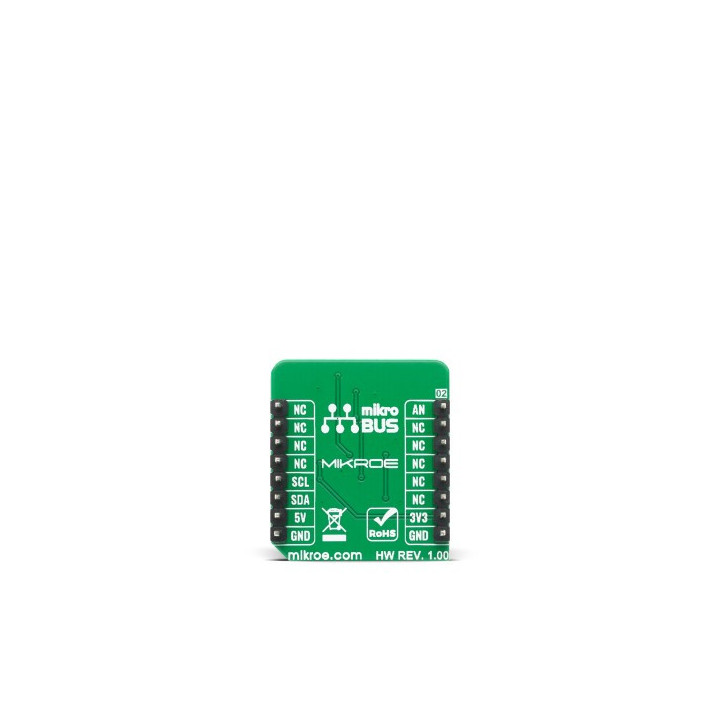

Le module Force 4 Click dispose des plus petits capteurs de force de l'industrie avec des dimensions suffisamment compactes, ce qui en fait une solution parfaite pour développer un stylet de diamètre fin (voir exemple de mise en œuvre dans les photos ci-dessus).

Le module est destiné à être alimenté sous une tension de 3,3 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".


Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™


Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
