Module capteur force Click MIKROE4046 pour applications variées

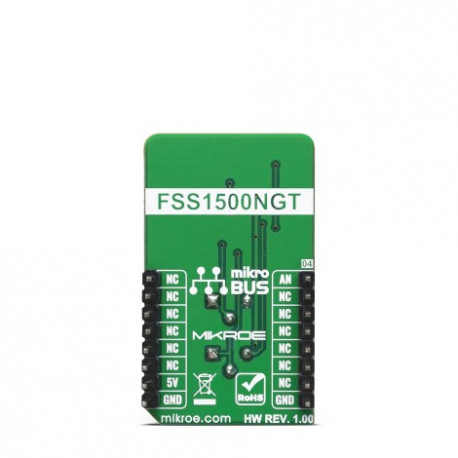

Le capteur de force FSS1500NGT intègre la technologie de détection Honeywell qui utilise un élément de détection en silicium micro-usiné piézorésistif spécialisé. La conception du circuit de pont de Wheatstone à faible puissance, non amplifié et non compensé fournit une sortie mV intrinsèquement stable sur toute la plage de force. La conception du boîtier du capteur incorpore une construction modulaire brevetée. L'utilisation de la technologie élastomère innovante et des plastiques moulés techniques se traduit par des capacités d'excitation de charge allant jusqu'à 60 N (en fonction de la plage). La bille en acier inoxydable offre une excellente stabilité mécanique et convient à une variété d'applications médicales et commerciales potentielles.

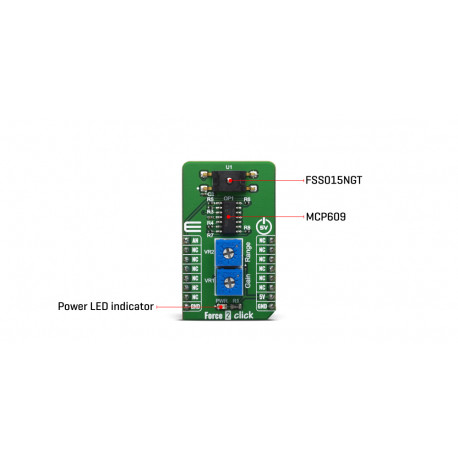

Le module Force 2 Click contient également tous les circuits nécessaires, nécessaires pour obtenir des mesures précises du capteur. Il comprend quatre amplificateurs opérationnels au total, formant un amplificateur différentiel, avec un additionneur de tension, qui peut être utilisé pour définir la plage de mesure. Le réglage du gain est également disponible, afin de permettre à l'utilisateur de configurer facilement ce panneau de clic en fonction de divers besoins. La plage et le gain sont tous deux réglés à l'aide des trimmers multitours VR1 et VR2 intégrés. De cette façon, il est garanti que le réglage précis peut être effectué facilement. La sortie de l'amplificateur différentiel est connectée à la broche analogique AN du mikroBUS ™.

Les capteurs de force fonctionnent sur le principe que la résistance des piézorésistances implantées en silicium changera lorsque les résistances fléchiront sous la force appliquée. Le capteur concentre la force des applications, à travers la bille en acier inoxydable, directement sur l'élément de détection en silicium. La quantité de résistance change proportionnellement à la quantité de force appliquée. Ce changement de résistance du circuit entraîne un changement de niveau de sortie mV correspondant. L'alimentation basse tension permet une utilisation dans de nombreuses applications alimentées par batterie.

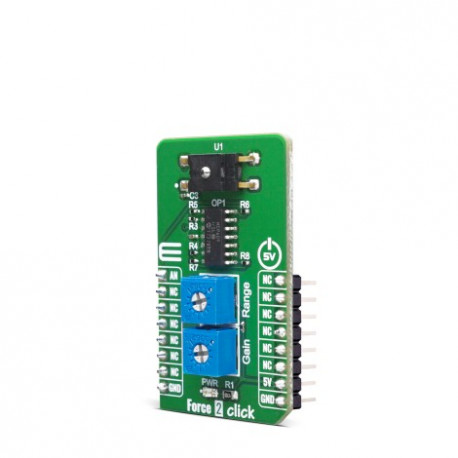

Le module Force 2 Click est équipé d'un capteur de force FSS1500NGT et la plage de détection de force est de 0 à 15N avec une force excessive (la force maximale qui peut être appliquée en toute sécurité au produit pour qu'il reste conforme aux spécifications une fois que la force est revenue dans la plage de 45N.

Le module est destiné à être alimenté sous une tension de 5 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
