Capteur flexion Arduino GRLEX008 - Module de raccordement

Rupture de stock

Référence GRLEX008

14,40 € TTC

12,00 € HT

Dont 0,01 € d'eco-participation déjà incluse dans le prix

Ce produit est obsolète et plus disponible à la vente.

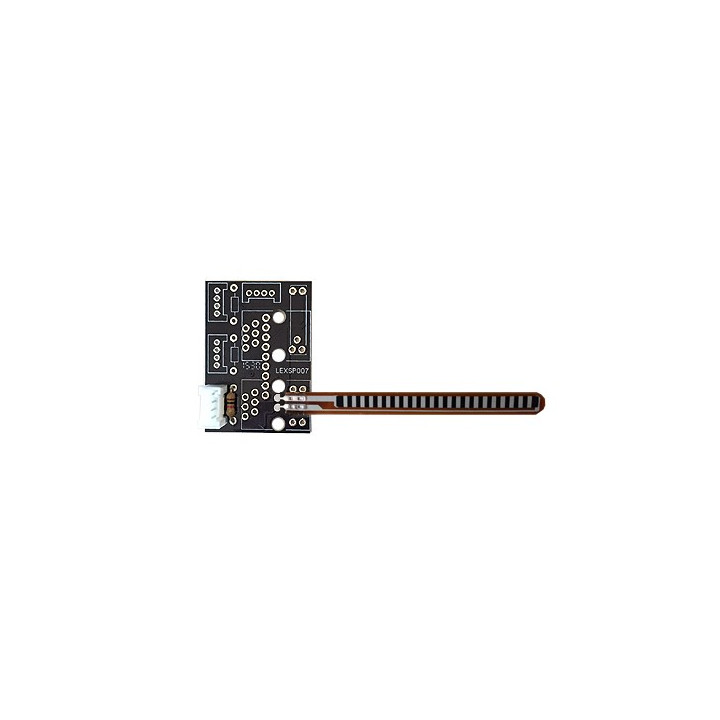

Ce module intègre un capteur de flexion qu'il vous sera possible de raccorder à une platine Arduino, Raspberry, BeagleBone Black, mbed, PHPoC ou CB210 au travers d'une platine "Shield" intermédiaire.

Ce dernier est accompagné d'une petite platine (livrée en kit) et d'un cordon qui vous permettra de pouvoir raccorder l'ensemble sur une plateforme arduino, Raspberry, mbed, PHPoC, BeagleBone Black ou CB210 au moyen d'une platine intermédiaire.

Ci-dessus un exemple de raccordement sur une base arduino (l'arduino et la platine SLD1099P ne sont pas livrés avec le capteur de flexion - Ils devront être achetés séparément).

Montage du module:
Le montage du module est très simple. Commencez par souder la résistance de 10 Kohms, puis le connecteur Grove comme indiqué sur le schéma ci-dessous.

Soudez ensuite le capteur de flexion. Attention l'opération de soudure doit être aussi courte que possible afin de ne pas endommager la limande souple du capteur. De même, il est important de ne pas plier de trop le capteur de flexion au delà d'un certain point sans quoi celui-ci risque de casser (non pris en compte par la grantie).

Il ne vous reste plus qu'à raccorder le capteur à la platine et le cordons Grove à la platine platine "Grove Base" (laquelle n'est pas livrée de base).

Aide au montage

Utilisez le schéma ci-dessus pour le repérage du cordon vis à vis des connecteurs de la platine "Grove". Enfichez ensuite la platine "Grove" sur votre arduino.

Test du module:
Saisissez le programme ci-dessous. Ce dernier va vous permettre de récupérer la valeur de la tension (générée par la variation de la résistance du capteur de flexion) via le port de conversion "Analogique/Numérique" P1 de l'arduino. Téléchargez et exécutez le programme dans l'arduino. Puis lancez de moniteur dans l'IDE de l'aduino (icône avec la petite loupe en haut à droite). Dès lors, vous obtiendrez l'affichage de la tension sur l'écran de votre PC. Pliez légèrement le capteur de flexion pour voir la variation de la tension sur l'écran de votre PC.
