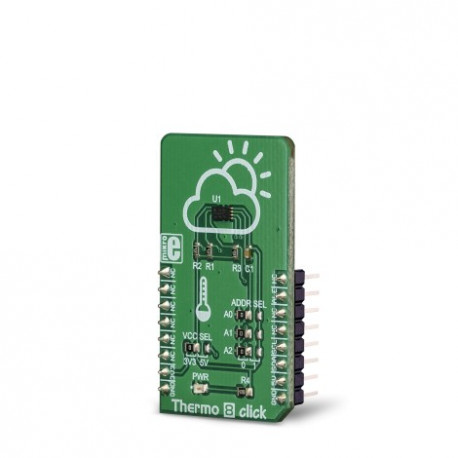

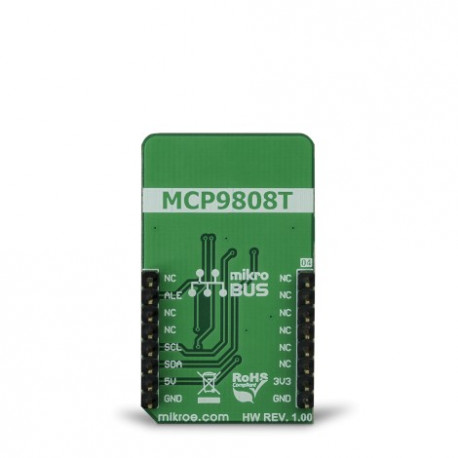

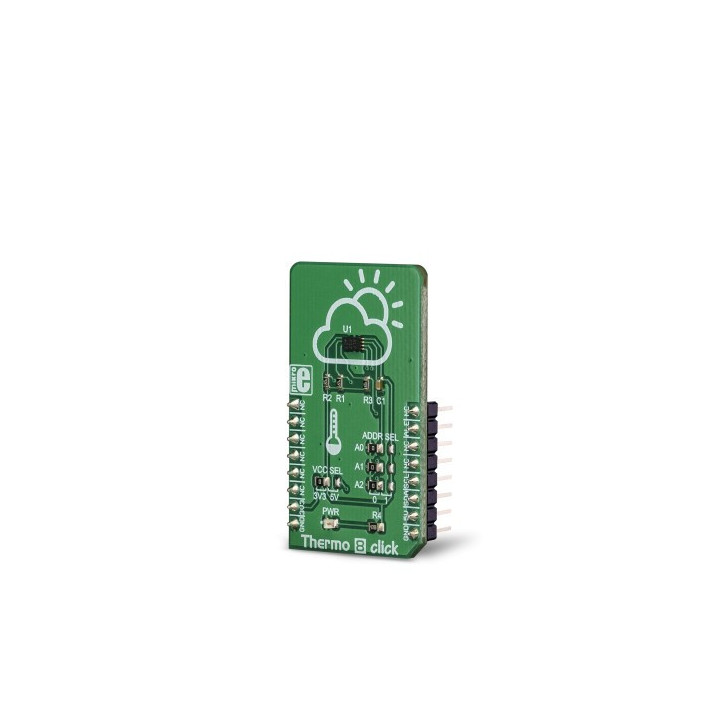

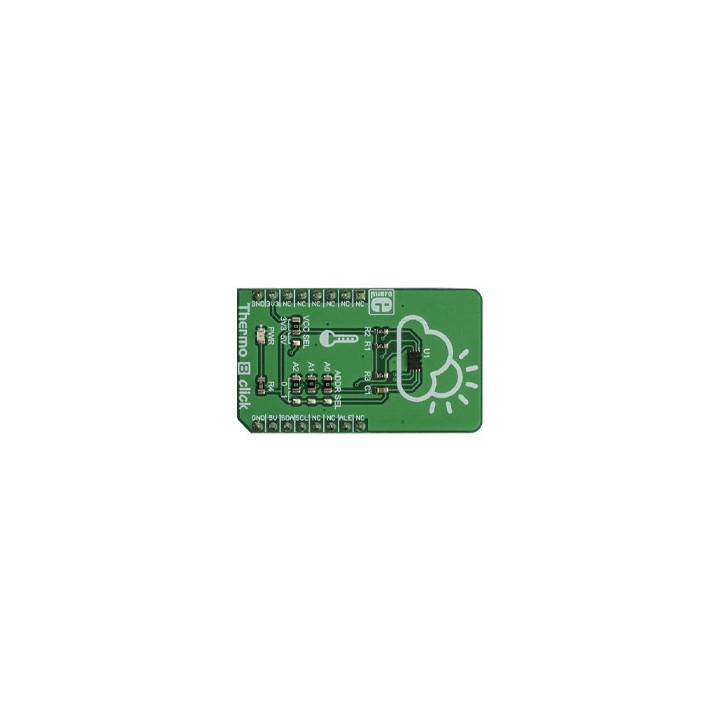

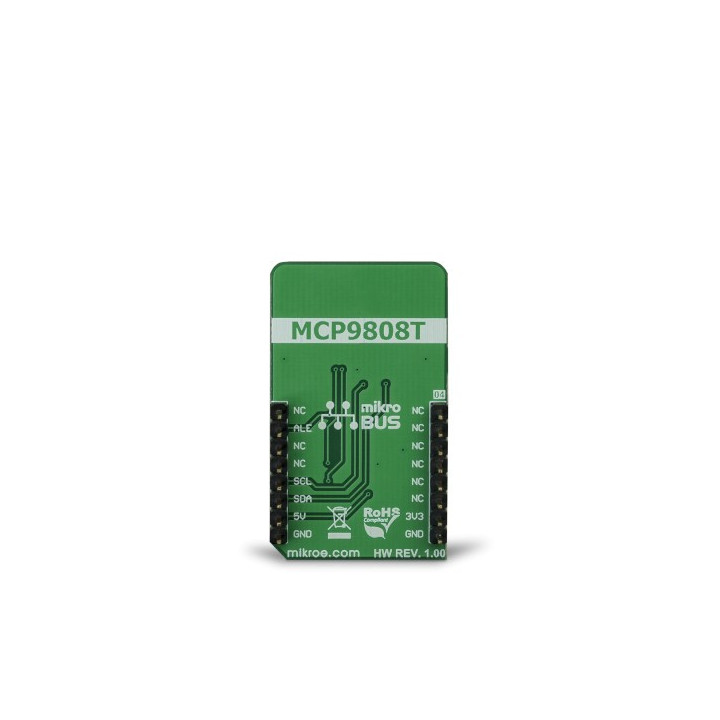

Capteur de température Thermo 8 click MIKROE-3290

Le capteur utilisé sur ce module peut mesurer une large gamme de températures, de -20 °C à +100 °C, avec une précision de mesure typique très élevée de ± 0,25 ° C et une excellente répétabilité des données, avec une dérive de l'ordre de ± 0,0625 ° C.

Outre la mesure de la température, ce modue Click boar ™ offre un ensemble de fonctionnalités très utiles, telles que la fonction thermostat, l'événement d'interruption et la fonction d'alerte de température critique. Les seuils programmables permettent à l'utilisateur de définir les conditions de déclenchement, adaptant le module Click board™ à tout type d'application de mesure thermique.

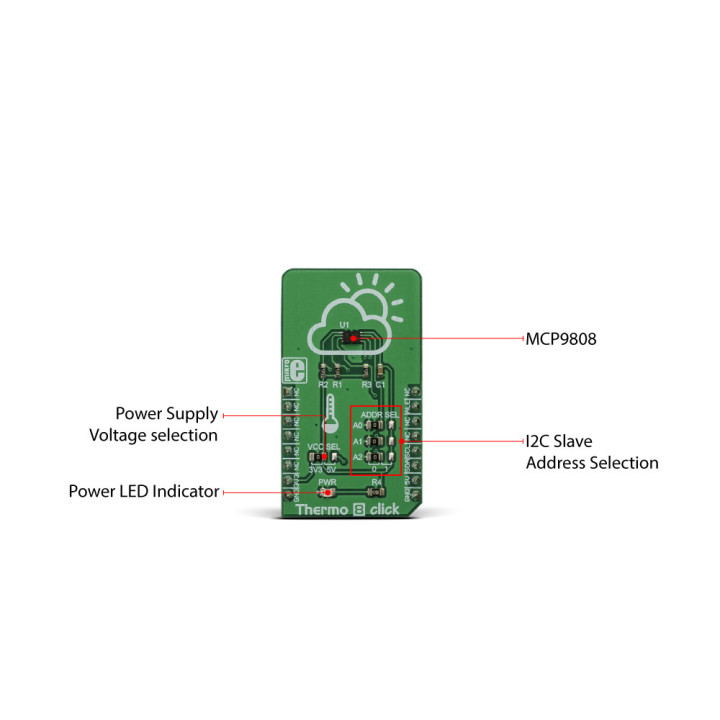

La température est stockée dans un registre de sortie une fois la conversion effectuée. Ce registre est à double tampon, ce qui signifie que les nouvelles données peuvent être écrites en arrière-plan, tandis que le microcontrôleur hôte pourra effectuer une lecture de la valeur actuelle via un bus I2C. Les données thermiques sont stockées sous forme de valeur 13 bits, au format complément à 2. Avec les données thermiques, ce registre contient également des bits qui indiquent une condition d'alerte thermique. Il existe trois conditions d'alerte possibles. Le moteur d'alerte complet est l'une des principales caractéristiques du MCP9808.

Le module est prévu pour être alimenté sous 3,3 V ou 5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
