Capteur de température Thermo 20 click MIKROE-4316

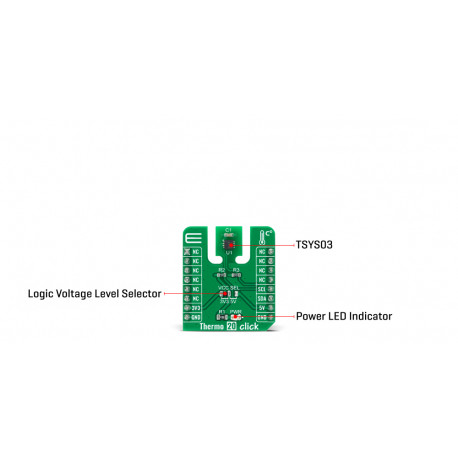

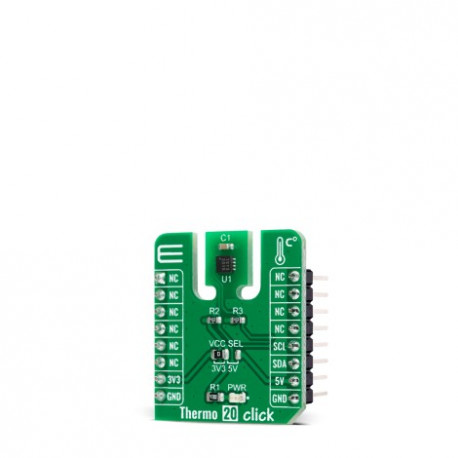

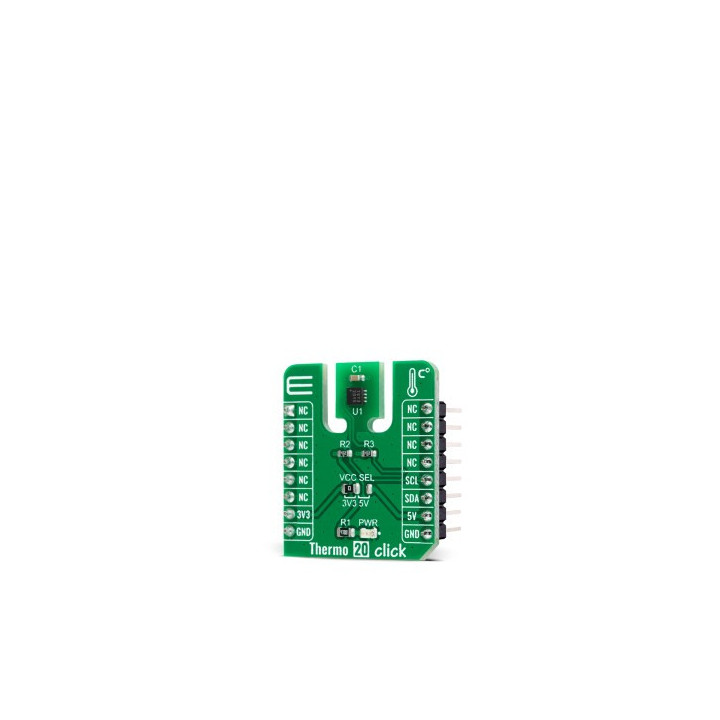

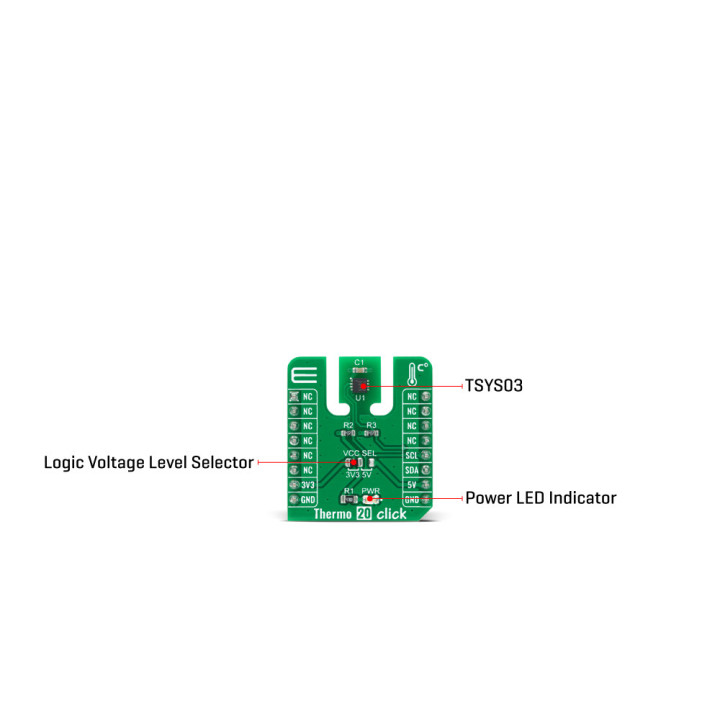

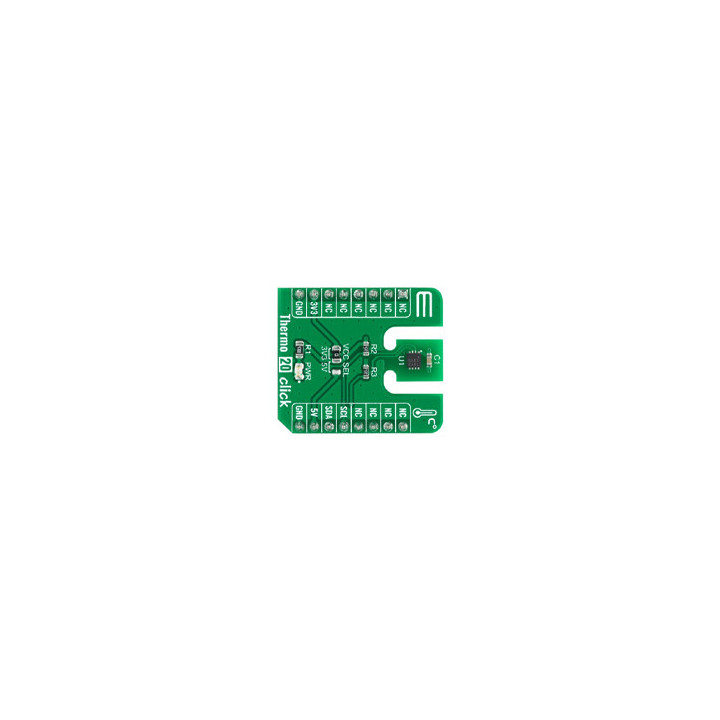

Le module Thermo 20 Click est basé sur le TSYS03, un capteur de température numérique ultra-compact avec une sortie numérique précise et une faible consommation d'énergie de TE Connectivity Measurement Specialties™. Le TSYS03 est étalonné en usine et fournit des mesures de température précises via plusieurs adresses configurables I2C. Fonctionnant à partir d'une tension d'alimentation comprise entre 2,4 V et 5,5 V et ne tirant que 5 µA, le module Thermo 20 Click board ™ est bien adapté aux applications alimentées par batterie et automobiles. Avec une plage de fonctionnement étendue de -40 ° C à + 125 ° C, le TSYS03 fournit des mesures de température numériques offrant une précision de ± 0,5 ° C lorsqu'il fonctionne à des températures ambiantes comprises entre 0 ° C et 60 ° C.

Le TSYS03 se compose d'une diode semi-conductrice en tant qu'élément de mesure, qui a été intégrée dans un ASIC. La température est obtenue à partir de la tension qui chute à travers la diode, et grâce à un convertisseur A / N avec une résolution de 16 bits, la sortie est obtenue sous forme de valeur numérique via une interface I2C configurable. Le TSYS03 impressionne par sa grande précision, sa consommation de courant inférieure à 5 µA et son faible auto-échauffement de max. 0,1 ° C.

Le module Thermo 20 Click pourra communiquer avec votre microcontrôleur à l'aide d'une interface standard I2C à 2 fils avec une fréquence d'horloge maximale de 1 MHz. L'adresse I2C standard est 0x40, mais le capteur peut également réagir à une seconde adresse I2C alternative. Il est possible de faire une écriture ultérieure unique d'une autre adresse I2C statique. Cela conduit à un CRC de mémoire erroné, mais le capteur est toujours fonctionnel. Il est également possible d'écrire une adresse I2C alternative sur le capteur pendant le fonctionnement. Cette adresse est temporellement et est écrasée lors d'une réinitialisation logicielle ou d'une fonction de redémarrage du matériel.

Le module est prévu pour être alimenté sous 3,3 V ou 5 V.

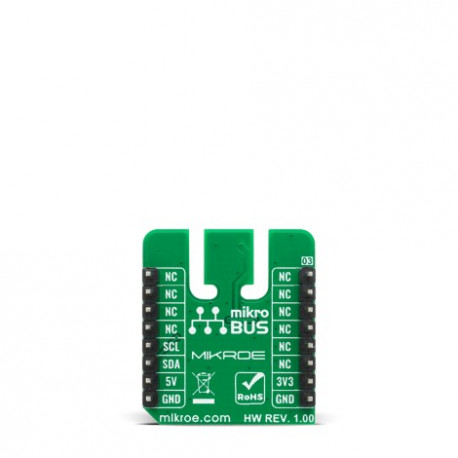

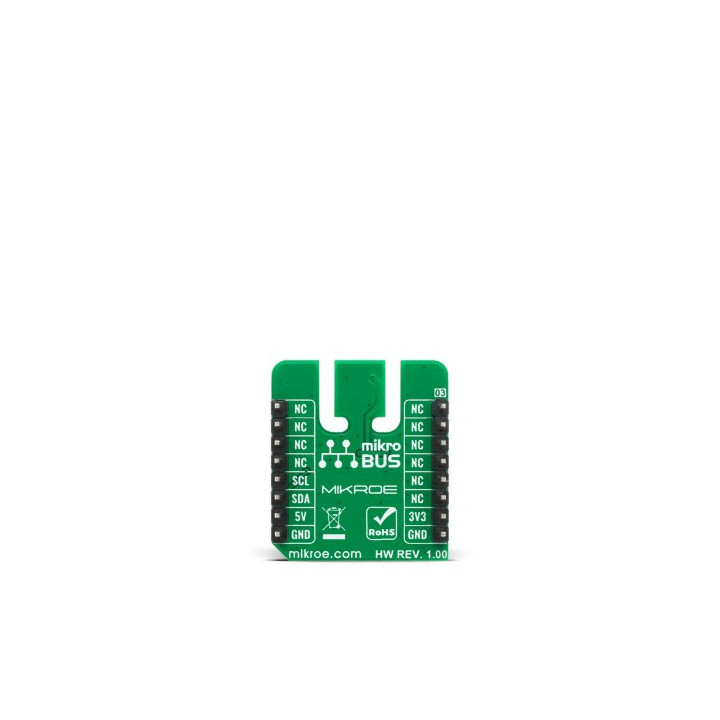

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).


Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
