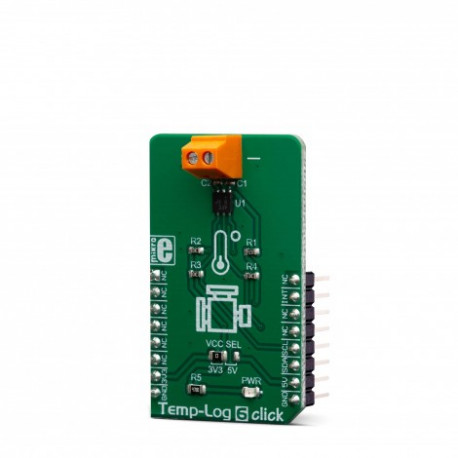

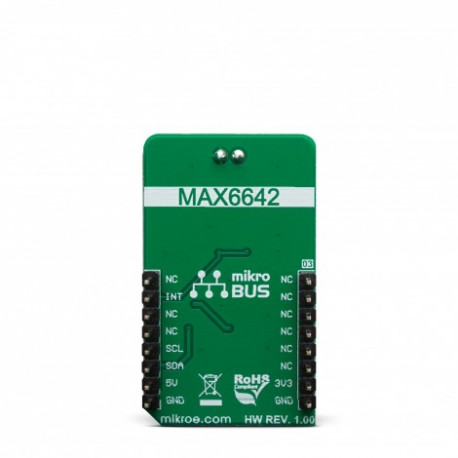

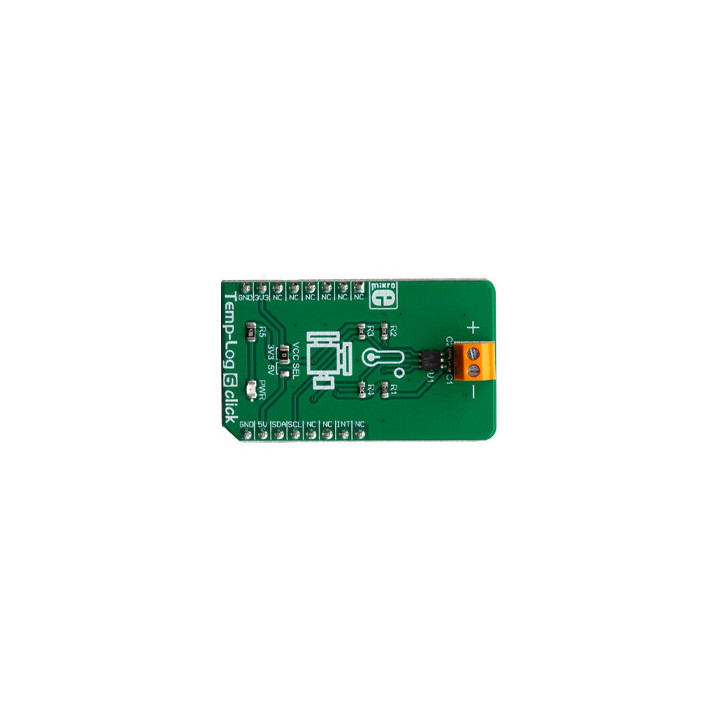

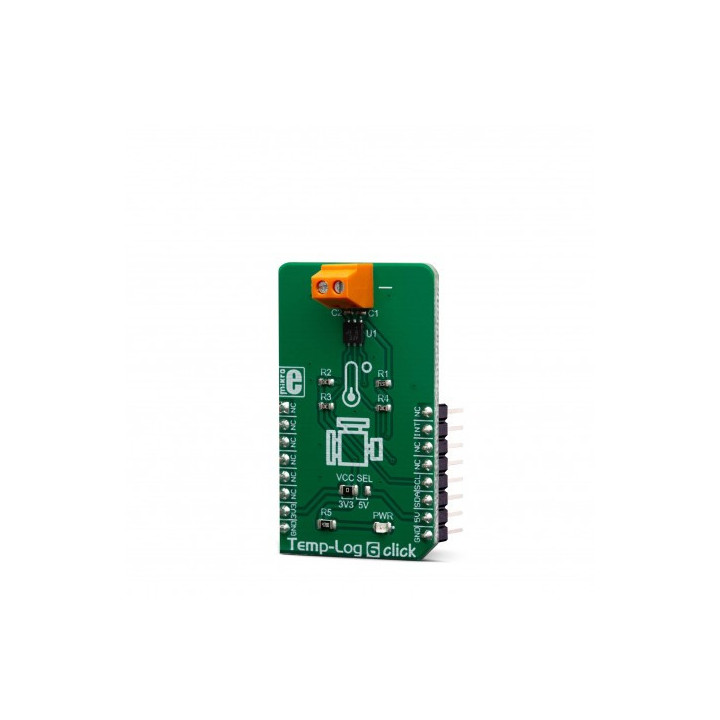

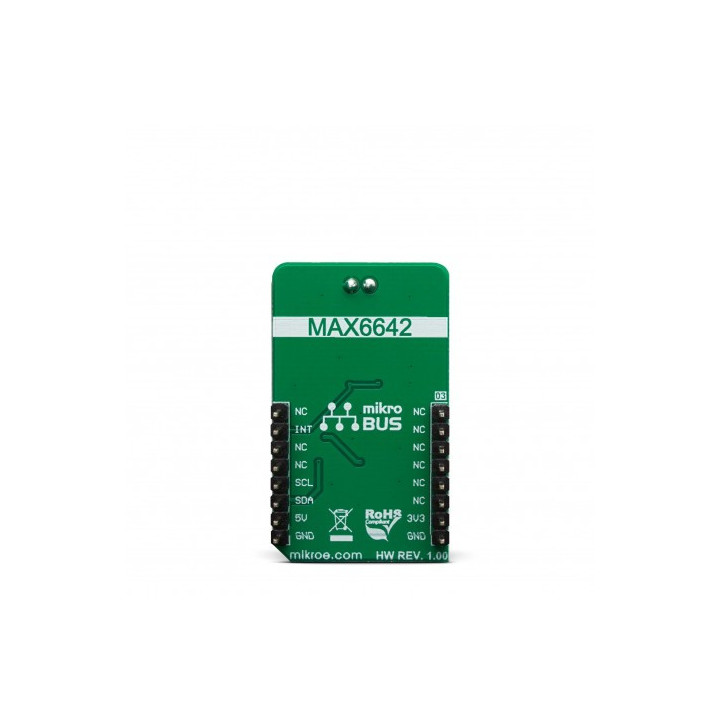

Capteur de température TempLog 6 click MIKROE-3437

Le composant principal du module Temp-Log 6 click est le MAX6642, un capteur de température local / distant compatible SMBus / I2C ± 1 ° C avec une alarme de surchauffe.

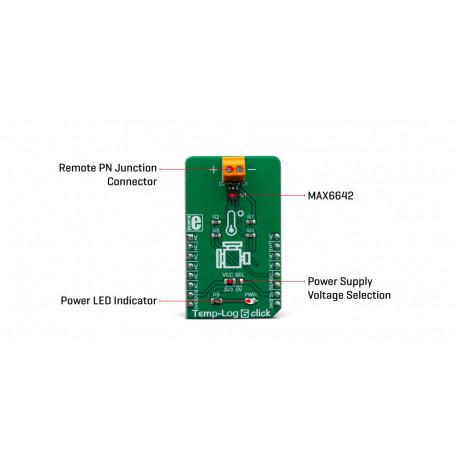

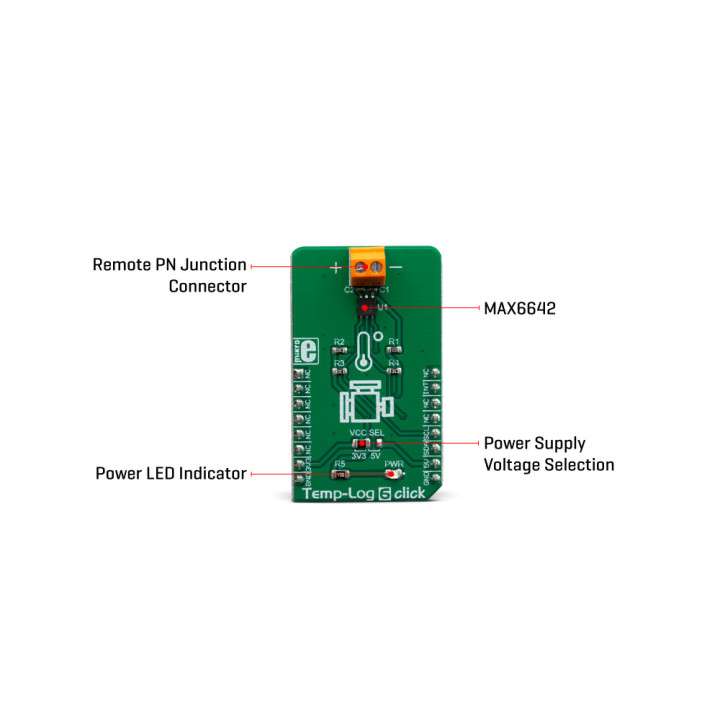

Ce capteur est capable de mesurer sa propre température de puce, ainsi que la température d'une jonction PN distante (non livrée), qui peut être soit un transistor PNP sur un substrat d'un composant intégré (typiquement CPU, FPGA, ASIC ou GPU), mais aussi un transistor PNP discret connecté en diode avec son collecteur mis à la terre. Il existe des exigences spécifiques pour un composant discret lors de son utilisation comme capteur de température à distance: il doit s'agir d'un petit transistor PNP de signal avec son collecteur mis à la terre avec sa base, tandis que l'émetteur est connecté à la broche d'entrée DXP du MAX6642. La fiche technique du MAX6642 indique également certaines plages de tension directe pour les températures attendues les plus élevées et les plus basses, de sorte que le transistor doit être sélectionné en fonction de ces paramètres. Le composant discret peut être connecté à la borne à vis sur le bord du module Click board™.

Le MAX6642 dispose d'un ADC 10 bits qui se traduit par une résolution de 0,25 ° C. Pour la détection de température locale, il n'y a que 8 bits de données disponibles, tandis que la résolution complète de 10 bits est utilisée pour la télédétection. Le CI MAX6642 envoie automatiquement un courant de polarisation à travers les jonctions PN, tandis que le CI échantillonne la tension directe pour le courant donné et calcule la température. L'ADC intègre le résultat sur une période de 60 ms, réduisant ainsi le bruit. Par conséquent, l'acquisition de la température n'est pas particulièrement rapide. En contrepartie, les résultats des mesures de température sont plus précis et fiables.

La précision de la mesure à distance dépend du facteur d'idéalité de la jonction PN à distance. Le facteur d'idéalité est l'une des spécifications répertoriées des appareils équipés de tels éléments sur puce. Le MAX6642 est conçu pour un facteur d'idéalité de 1,008, une valeur typique pour le processeur Intel Pentium III. Cependant, si vous utilisez IC avec un facteur d'idéalité différent, une formule de conversion doit être appliquée. La formule de conversion se trouve dans la fiche technique du MAX6642.

Le MAX6642 IC dispose également de la capacité de rapport ALERT. Si un seuil programmé est dépassé, la broche ALERTE sera confirmée à un niveau logique BAS. Lorsque la broche ALERT est confirmée, elle restera verrouillée jusqu'à ce que son registre STATUS soit lu après que la condition de surchauffe n'existe plus. Une autre façon d'effacer l'interruption ALERT est de répondre à l'adresse de réponse d'alerte. Il s'agit d'un protocole I2C / SMBus global, dans lequel le MCU hôte diffuse une transmission Receive Byte après la réception de l'interruption. Un (ou plusieurs) équipements esclaves qui ont généré cette interruption répondront, en envoyant leur adresse esclave I2C, en suivant les règles d'arbitrage de bus. Ce protocole est expliqué plus en détail dans la fiche technique du MAX6642. La broche ALERT est acheminée vers la broche INT du mikroBUS ™ et elle est tirée vers le haut par une résistance.

Le module Temp-Log 6 click utilise une interface I2C pour communiquer avec le MCU hôte. Le module doit être alimenté sous +3.3 V ou +5 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2886 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2886 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Temp-Log click"
*
*************************************************************************
* La température est affichée dans le moniteur série et
* enregistrée dans l'EEPROM de l'AT30TSE758A
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Temp-Log click" (Réf.: MIKROE-2886) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèques
* 1. https://github.com/bkryza/i2cdevlib/tree/372078c1a2fd8e70f8405a16f2321cf72e7ea7c9
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "AT30TSE75x.h"

AT30TSE75x capteur(0x00, AT30TSE75x_758); // création de l'objet capteur

float temperature;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
capteur.initialize(); // initialisation du capteur
capteur.setConversionResolution(AT30TSE75x_RES_12BIT); // résolution du capteur en 12 bit
}

void loop()
{
temperature = capteur.getTemperatureCelcius(); // acquisition de la température
// Affichage
Serial.print("Temperature : ");
Serial.print(temperature);
Serial.println(" °C");

// Lecture/Ecriture d'un octet en EEPROM
int page = 16;
int nb_octet = 5;
capteur.writeEEPROMByte(16*page+nb_octet, 13);
int valeur_eeprom = capteur.readEEPROMByte(16*page+nb_octet);
Serial.print("Octet lu dans EEPROM : ");
Serial.println(valeur_eeprom);

// Lecture/Ecriture d'une page de l'EEPROM
uint8_t numero_page[16] = {1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16};
page = 3;
capteur.writeEEPROMPage(16*page, numero_page);
delay(10);
uint8_t page_lue[16] = {0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0};
capteur.readEEPROMPage(16*page, page_lue);
Serial.print("Lecture page EEPROM: ");
for(int i=0; i<16; i++)
{
Serial.print(page_lue[i]);
Serial.print(" ");
}

Serial.println("");
delay(1000);
}
