Capteur de température TempLog 4 click MIKROE-3329

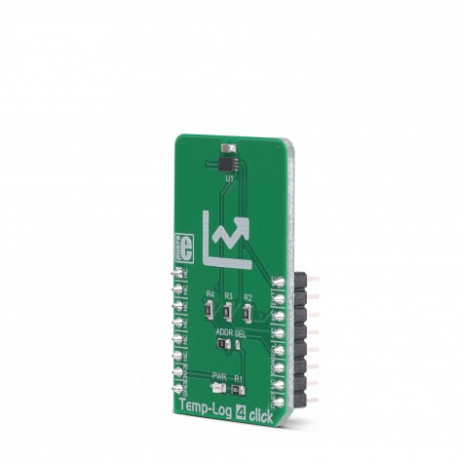

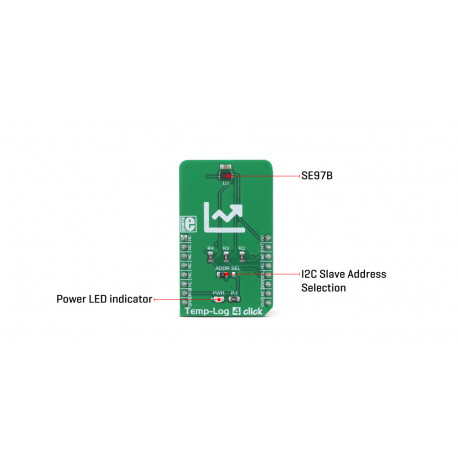

Le module Temp-Log 4 click est équipé d'un capteur de température de type SE97B IC avec EEPROM intégréé. Ce circuit intégré est utilisé pour convertir la mesure de température en informations numériques. Outre le capteur thermique, ce circuit intégré comporte également 256 octets d'EEPROM sur la même puce. Il est conforme à la spécification JEDEC JC42.4-TSE2002B1 car il est conçu spécifiquement pour les DRAM DIMM (Dual In-line Memory Modules), permettant la fonction Serial Presence Detect (SPD). Cependant, il n'est pas limité à ce rôle uniquement: il peut être utilisé comme un thermomètre polyvalent très précis avec l'avantage supplémentaire de l'EEPROM intégrée, réduisant le nombre de circuits intégrés physiques requis pour concevoir une application d'enregistrement de température.

La section du capteur de température comprend toutes les caractéristiques que l'on trouve généralement sur de tels circuits intégrés. Le capteur thermique est échantillonné par un convertisseur A/N delta-sigma de 11 bits. Il est échantillonné environ 10 fois par seconde et la valeur thermique est placée sur le registre de sortie à double tampon.

Cela empêche la corruption des données si l'accès au registre de sortie est tenté pendant le processus de conversion. La précision spécifiée du capteur de température est généralement de ± 2 °C dans la plage de -40 °C à +125 °C, améliorant davantage près de la température de fonctionnement du module DIMM, dans la plage comprise entre +40 °C et +125 °C.

Le SE97B IC comporte le registre CAPABILITY. Ce registre est un registre en lecture seule et il fournit des informations générales, telles que la précision spécifiée en usine dans la plage de température supérieure (+ 75 ° C à + 95 ° C et + 40 ° C à + 125 ° C), plage de mesure, résolution et autres paramètres du capteur.

Le SE97B IC est entièrement configurable. Il contient un ensemble de registres pour configurer le capteur thermique, la limite thermique supérieure et inférieure, ainsi que la température critique.

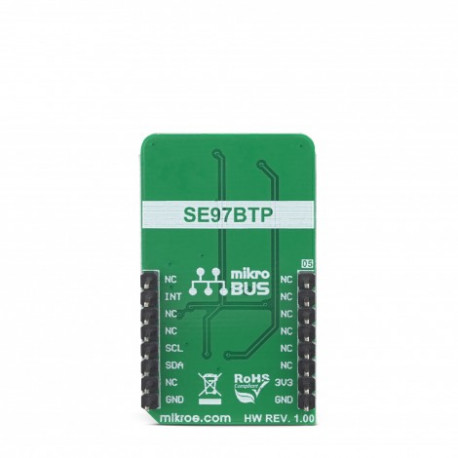

Le module doit être alimenté sous +3.3 V. I s'interface au moyen d'une liaison I2C.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2886 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2886 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Temp-Log click"
*
*************************************************************************
* La température est affichée dans le moniteur série et
* enregistrée dans l'EEPROM de l'AT30TSE758A
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Temp-Log click" (Réf.: MIKROE-2886) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèques
* 1. https://github.com/bkryza/i2cdevlib/tree/372078c1a2fd8e70f8405a16f2321cf72e7ea7c9
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "AT30TSE75x.h"

AT30TSE75x capteur(0x00, AT30TSE75x_758); // création de l'objet capteur

float temperature;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
capteur.initialize(); // initialisation du capteur
capteur.setConversionResolution(AT30TSE75x_RES_12BIT); // résolution du capteur en 12 bit
}

void loop()
{
temperature = capteur.getTemperatureCelcius(); // acquisition de la température
// Affichage
Serial.print("Temperature : ");
Serial.print(temperature);
Serial.println(" °C");

// Lecture/Ecriture d'un octet en EEPROM
int page = 16;
int nb_octet = 5;
capteur.writeEEPROMByte(16*page+nb_octet, 13);
int valeur_eeprom = capteur.readEEPROMByte(16*page+nb_octet);
Serial.print("Octet lu dans EEPROM : ");
Serial.println(valeur_eeprom);

// Lecture/Ecriture d'une page de l'EEPROM
uint8_t numero_page[16] = {1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16};
page = 3;
capteur.writeEEPROMPage(16*page, numero_page);
delay(10);
uint8_t page_lue[16] = {0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0};
capteur.readEEPROMPage(16*page, page_lue);
Serial.print("Lecture page EEPROM: ");
for(int i=0; i<16; i++)
{
Serial.print(page_lue[i]);
Serial.print(" ");
}

Serial.println("");
delay(1000);
}
