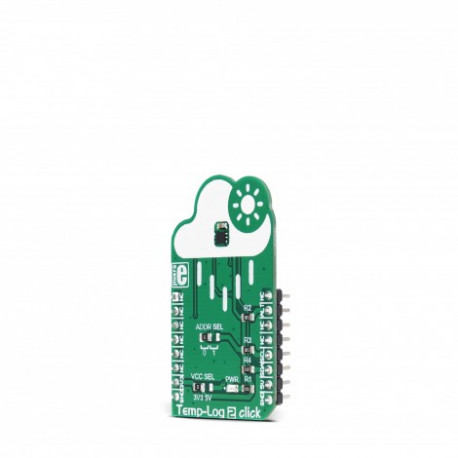

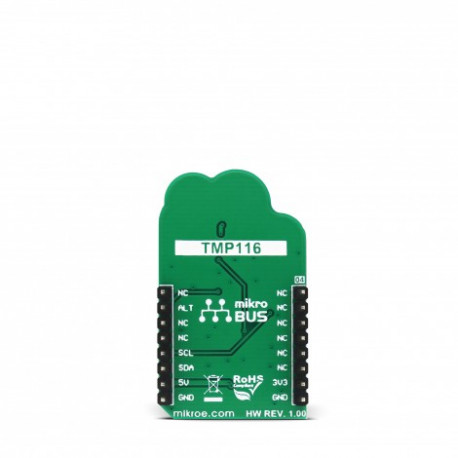

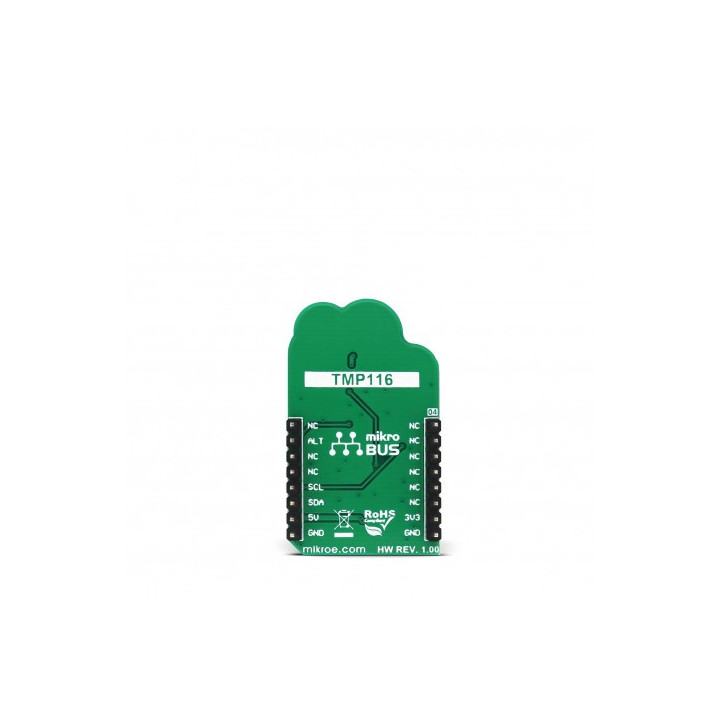

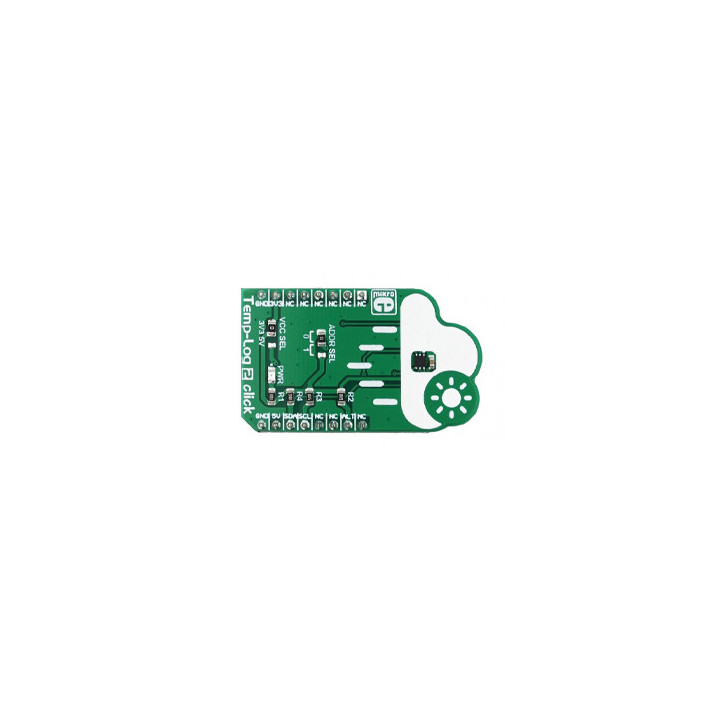

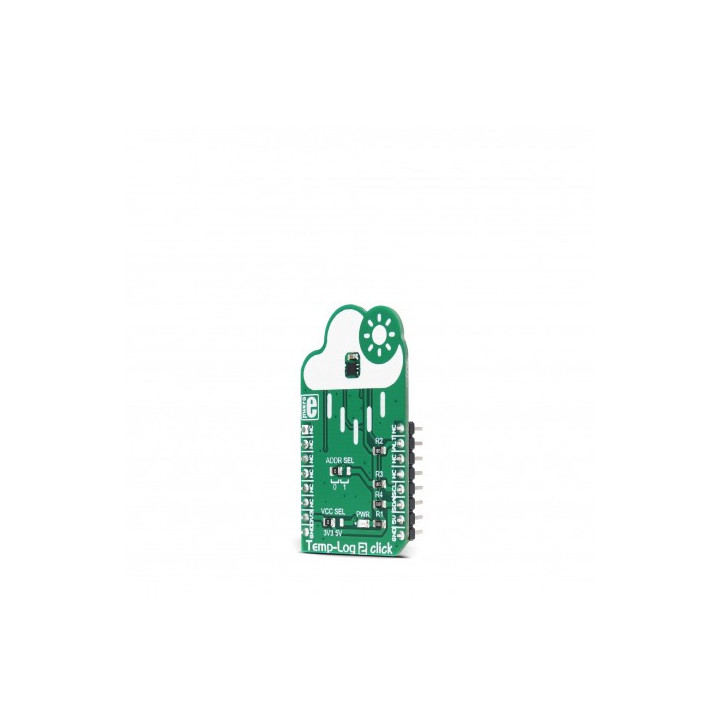

Capteur de température TempLog 2 click MIKROE-3004

Le capteur  TMP116 utilisé sur ce module couvre la plage de températures de -55 °C à + 125 °C avec la plus grande précision de ± 0,2 ° C, dans la plage de -10 ° C à 85 ° C, dépassant la précision du RTD de CLASSE A. Le module peut également envoyer un signal ALERTE à la broche INT du mikroBUS ™ chaque fois que les seuils de température programmés sont dépassés.

Lorsque le module est réinitialisé, les valeurs de configuration programmées dans la mémoire EEPROM du capteur sont copiées dans les emplacements de carte de registre respectifs. Cela permet un fonctionnement quasi autonome de du module, sans qu'il soit nécessaire d'initialiser les paramètres de configuration du capteur après chaque cycle d'alimentation.





Le TMP116 utilisé est un capteur de température de type diode avec un ADC sigma-delta 16 bits interne pour la mesure et la conversion de température. Ce dernier peut être utilisé dans plusieurs modes de fonctionnement qui affectent la consommation d'énergie, ainsi que la précision de la mesure. Équipé d'un ADC 16 bits, le TMP116 fournit un pas de mesure de 0,0078125 ° C.

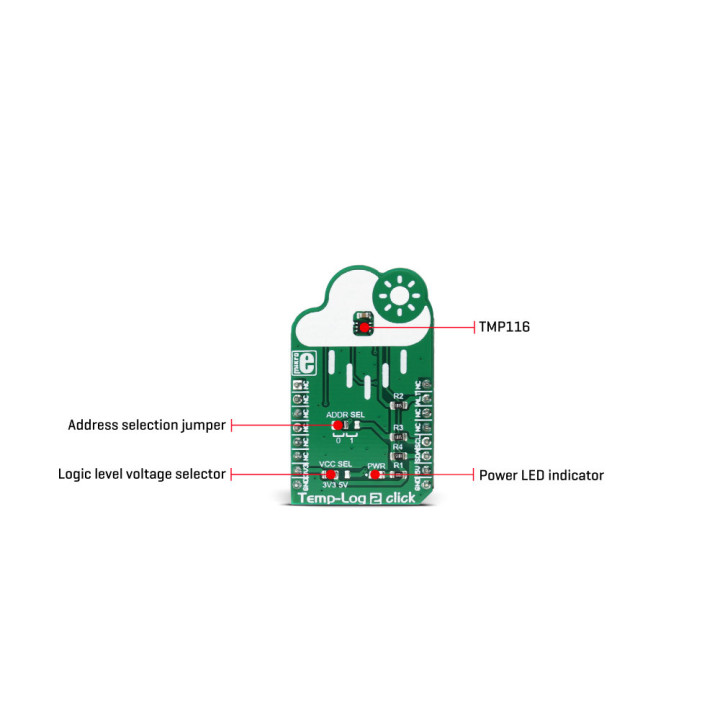

Le capteur TMP116 pourra utiliser un bus I2C pour la communication avec votre microcontrôleur. Ce capteur dispose de six registres de configuration / données, qui sont utilisés pour accéder à toutes les fonctions du module. Il dispose également de quatre registres supplémentaires pour stocker des données spécifiques à l'utilisateur dans la zone de mémoire non volatile (EEPROM) . Après avoir initialisé la communication I2C avec la condition START du maître, une adresse d'appareil valide est attendue. Ce capteur thermique utilise la valeur binaire 100100A comme adresse I2C 7 bits, où «A» correspond à l'état logique de la broche ADDR0. Cette broche peut être réglée sur un état logique HAUT ou BAS en commutant la position du cavalier SMD intégré, étiqueté ADDR SEL.

Le module peut être alimenté sous +3.3 V ou +5 V.

Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™






Enfichez le module MIKROE-2886 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-2886 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Temp-Log click"
*
*************************************************************************
* La température est affichée dans le moniteur série et
* enregistrée dans l'EEPROM de l'AT30TSE758A
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Temp-Log click" (Réf.: MIKROE-2886) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*
* Bibliothèques
* 1. https://github.com/bkryza/i2cdevlib/tree/372078c1a2fd8e70f8405a16f2321cf72e7ea7c9
*
************************************************************************/

// Appel des bibliothèques
#include <Wire.h>
#include "AT30TSE75x.h"

AT30TSE75x capteur(0x00, AT30TSE75x_758); // création de l'objet capteur

float temperature;

void setup(void)
{
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation du bus I2C
capteur.initialize(); // initialisation du capteur
capteur.setConversionResolution(AT30TSE75x_RES_12BIT); // résolution du capteur en 12 bit
}

void loop()
{
temperature = capteur.getTemperatureCelcius(); // acquisition de la température
// Affichage
Serial.print("Temperature : ");
Serial.print(temperature);
Serial.println(" °C");

// Lecture/Ecriture d'un octet en EEPROM
int page = 16;
int nb_octet = 5;
capteur.writeEEPROMByte(16*page+nb_octet, 13);
int valeur_eeprom = capteur.readEEPROMByte(16*page+nb_octet);
Serial.print("Octet lu dans EEPROM : ");
Serial.println(valeur_eeprom);

// Lecture/Ecriture d'une page de l'EEPROM
uint8_t numero_page[16] = {1,2,3,4,5,6,7,8,9,10,11,12,13,14,15,16};
page = 3;
capteur.writeEEPROMPage(16*page, numero_page);
delay(10);
uint8_t page_lue[16] = {0,0,0,0,0,0,0,0,0,0,0,0,0,0,0,0};
capteur.readEEPROMPage(16*page, page_lue);
Serial.print("Lecture page EEPROM: ");
for(int i=0; i<16; i++)
{
Serial.print(page_lue[i]);
Serial.print(" ");
}

Serial.println("");
delay(1000);
}


Cette note d'application a retenu votre attention ? Consultez toutes nos autres notes d'applications concernant les modules Click Board et les Arduino™

Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
