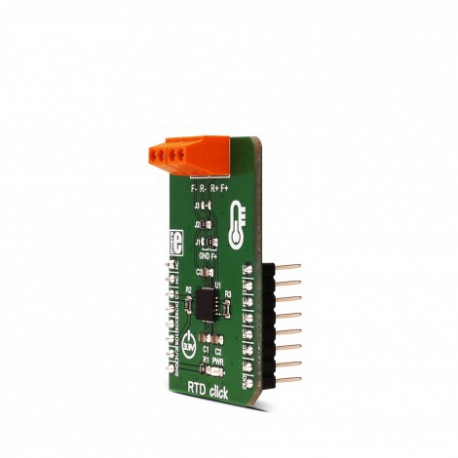

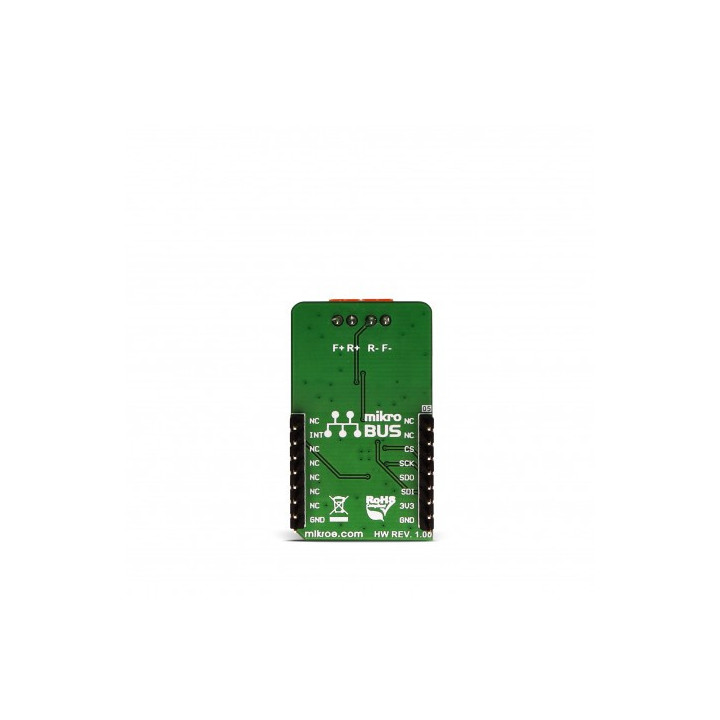

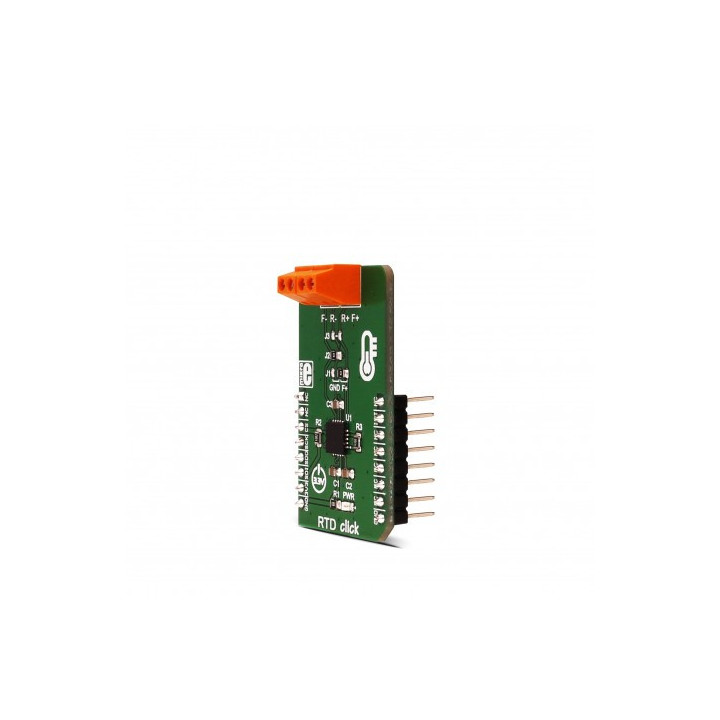

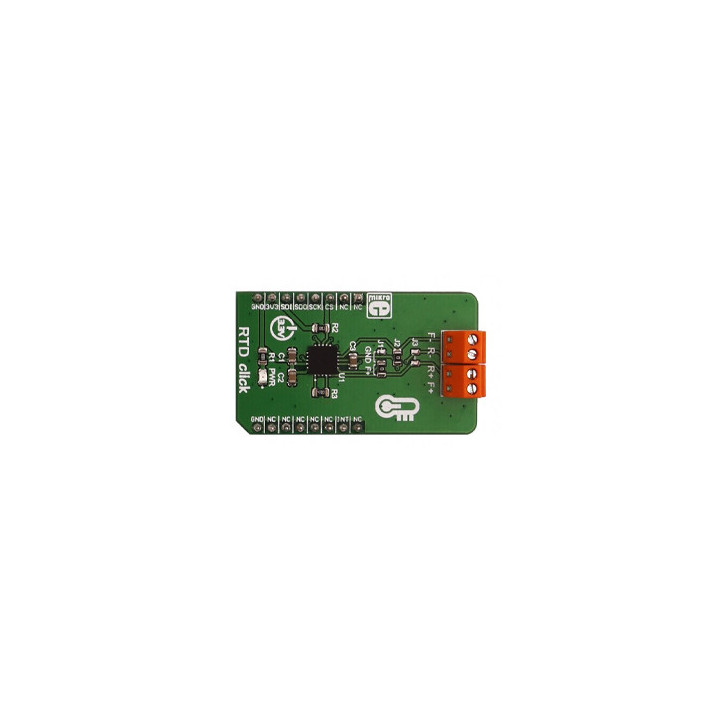

Capteur de température RTD click MIKROE-2815

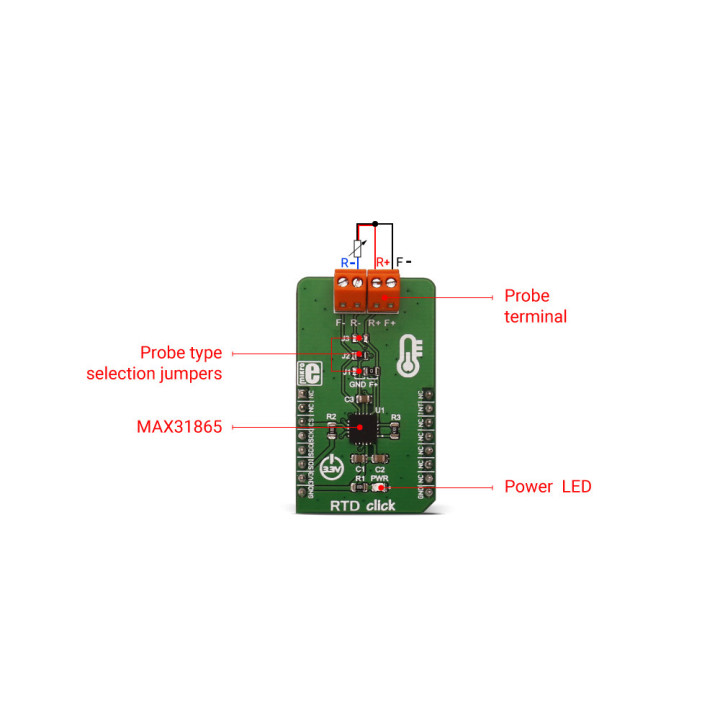

Le module clic  Board est prévu pour utiliser des sondes de type PT100 (non livrées) pour la mesure de la température. Il y a quatre borniers à vis sur la carte, donc différents types de sondes PT100 peuvent être utilisées (le module peut fonctionner avec les types de sondes PT100 à 2, 3 ou 4 fils).

Les sondes RTD sont couramment utilisées pour mesurer une plage de températures entre −200 °C et 500 °C, mais la valeur exacte dépend des sondes spécifiques utilisées. Des fonctionnalités telles que la résolution ADC 15 bits, la protection contre les surtensions des bornes d'entrée jusqu'à ± 45 V, la détection des défauts, un temps de réponse rapide de 21 ms et l'interface SPI, font du RTD click une solution idéale pour la mesure précise de températures extrêmement élevées et basses.

Les capteurs RTD sont essentiellement des résistances thermosensibles - des matériaux qui changent la résistance en fonction de leur température. Dans ce cas, la résistance est une petite bande de platine avec une résistance de 100 Ω à 0 °C - c'est pourquoi elle est appelée PT100. La mesure RTD est plus stable et précise qu'avec la plupart des thermistances NTC / PTC, elle est donc couramment utilisée pour mesurer la température en laboratoire et dans les processus industriels.

La courbe température/résistance des sondes en platine n'étant pas idéale, un calcul de compensation devra être effectué par vos soins.

Le module pourra être utilisé par votre microcontrôleur au moyen d'une liaison SPI.

Le module est prévu pour être alimenté sous 3,3 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
