Capteur de température IR Sense 2 click MIKROE-2966

Le module IR Sense 2 click est le capteur infrarouge conçu pour être utilisé dans les applications de détection infrarouge à courte portée. Contrairement aux autres capteurs pyroélectriques, il est capable de détecter les changements de chaleur environnementaux jusqu'à 1 m, même à travers le verre.





Le module IR Sense 2 click est parfaitement adapté à la détection de présence humaine, il peut donc être utilisé dans de nombreuses applications de détection de présence humaine. Un moteur d'interruption programmable simplifie le développement du logiciel et économise les cycles MCU, qui seraient gaspillés lors de l'interrogation, sinon. La capacité de détecter les infrarouges à travers le verre permet une conception sans contrainte du produit final.

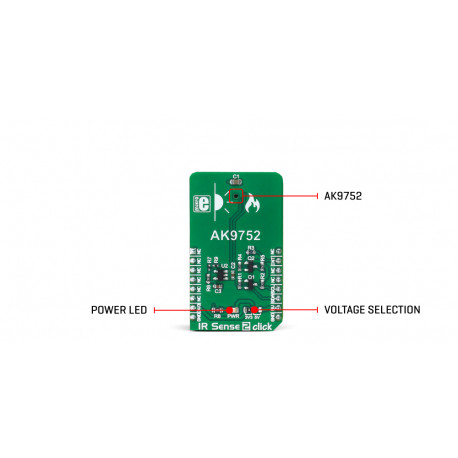

Ce capteur est capable de détecter des longueurs d'onde de 2 à 5 μm, ce qui lui permet de pénétrer à travers le verre de 0,7 mm, ce qui lui permet d'être caché derrière le boîtier transparent de certains appareils. Le circuit intégré du capteur intègre l'  élément de capteur infrarouge quantique InSb original de l' AKM- utilisé pour détecter la lumière du spectre IR, frontal analogique - pour le conditionnement du signal et l'annulation du décalage du capteur, convertisseur analogique-numérique (ADC) - utilisé pour convertir la température et les tensions du capteur IR en une information numérique, le filtre passe-bas numérique (LPF ) avec la fréquence de coupure sélectionnable, et enfin - l'interface de communication I2C. La section Power on Reset ainsi que les sections d'oscillateur interne sont également intégrées sur cette puce.

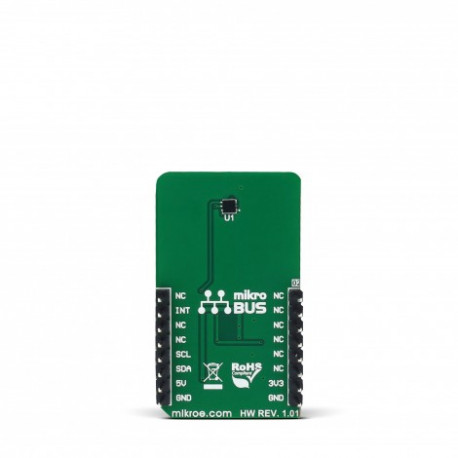

Le module est prévu pour être alimenté sous 3,3 V ou 5 V.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications




Les modules Click™ Board sont utilisés dans les établissements scolaires !
Lextronic propose également désormais aux professeurs de recevoir (par email) et sur simple demande différents TP leur permettant de mettre en oeuvre divers modules Click Board avec une platine arduino UNO.

En tant que professeur, il vous suffit de nous adresser votre demande via notre adresse email lextronic@lextronic.fr (en précisant le nom et l'adresse de votre établissement) - Seules les demandes en provenance d'une adresse email académique seront traitées (les demandes via des comptes free, gmail, hotmail, etc... ne pourront pas être traitées - Merci de votre compréhension).




Ces différents TP sont composés:
- d'une documentation technique
- des programmes Arduino™
- des schémas (sous Proteus)
- des corrigés
