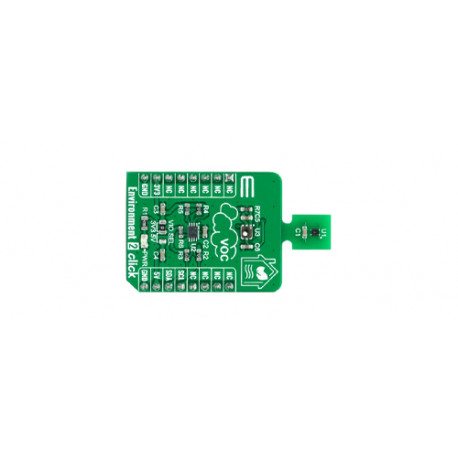

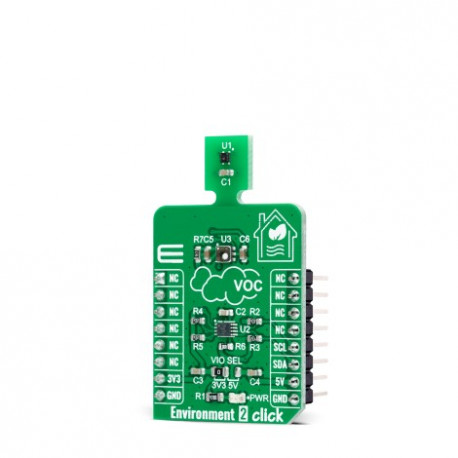

Capteur de qualité de l' air environnement 2 click MIKROE-4558

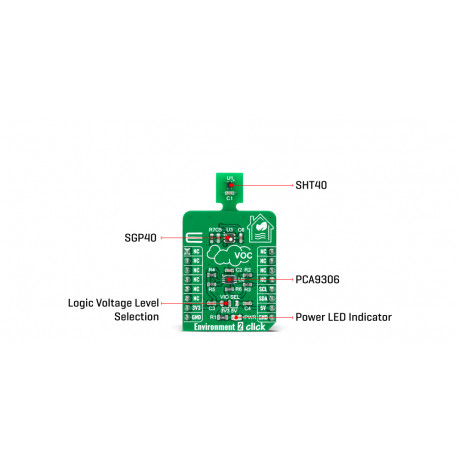

Le module capteur qualité air environnement 2 click intègre 2 capteurs:

Le capteur SHT40 offre une sortie numérique linéarisée. Il fournit une précision de température constante, jusqu'à 0,1 ° C, et montre les meilleures performances lorsqu'il est utilisé dans la plage de température et d'humidité de 5-60 ° C et 20-80% HR. Il couvre des plages d'humidité et de température de fonctionnement étendues de 0 à 100% HR et de -40 °C à 125 °C avec des précisions de ± 1,8% HR et ± 0,2 °C.

Le capteur de gaz SGP40 comprend une micro-plaque chauffante à température contrôlée fournissant un signal de qualité de l'air intérieur à base de COV compensé en humidité.  Le signal de sortie du SGP40 est traité par l'algorithme VOC de Sensirion, qui s'adapte automatiquement à l'environnement dans lequel le capteur est exposé pour traduire le signal brut en un indice COV. L'élément de détection et l'algorithme COV présentent une robustesse inégalée contre les gaz contaminants présents dans les applications du monde réel, permettant une stabilité à long terme exceptionnelle et une faible dérive, une reproductibilité et une fiabilité élevées.

Prévu pour être alimenté sous une tension de 3,3 V ou 5 V, le module s'interfacera avec votre microcontrôleur via une liaison I2C.


Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.

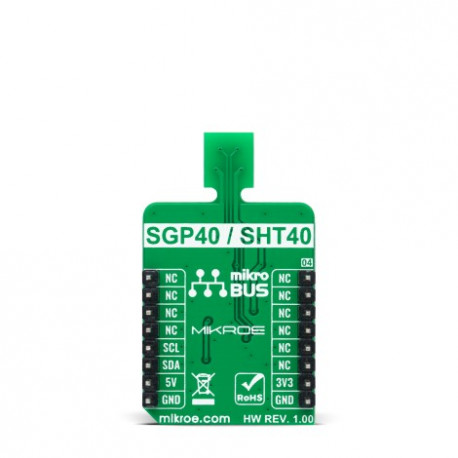

Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
