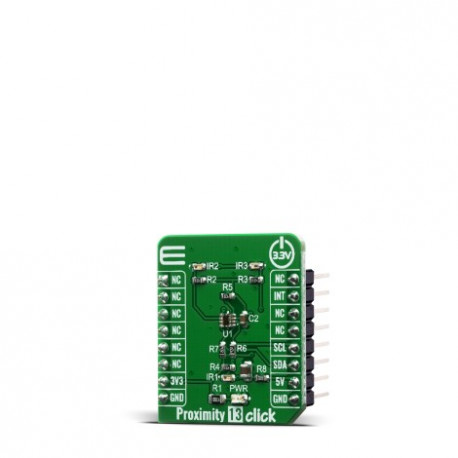

Capteur de proximité et gestes Proximity 13 click MIKROE-3991
Détail du capteur de proximité et gestes Proximity 13 click MIKROE-3991

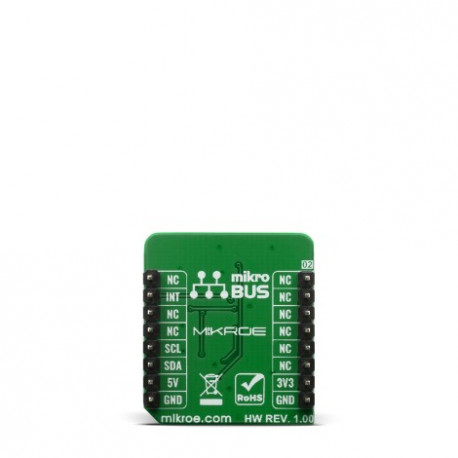

Vue arrière du capteur de proximité et gestes Proximity 13 click MIKROE-3991
Vur de côté du capteur de proximité et gestes Proximity 13 click MIKROE-3991

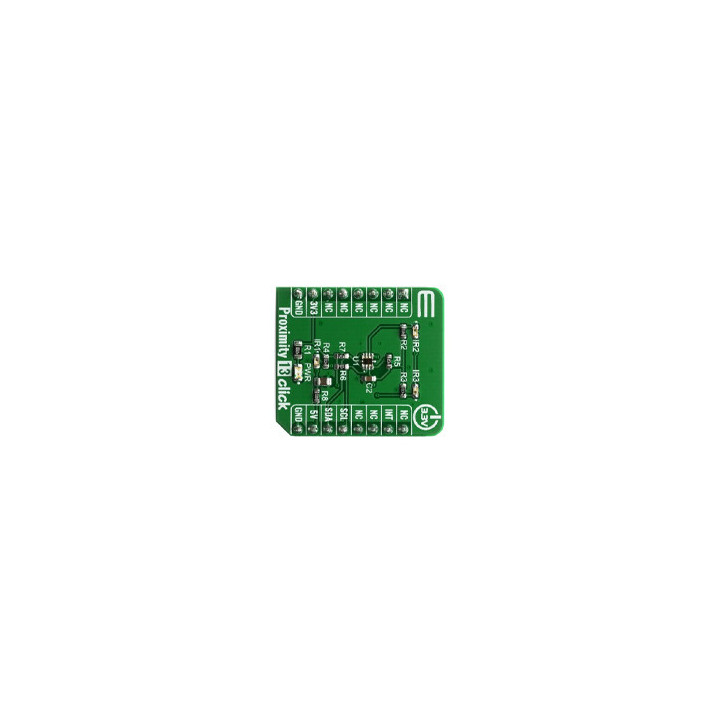

    Capteur de proximité et gestes Proximity 13 click MIKROE-3991

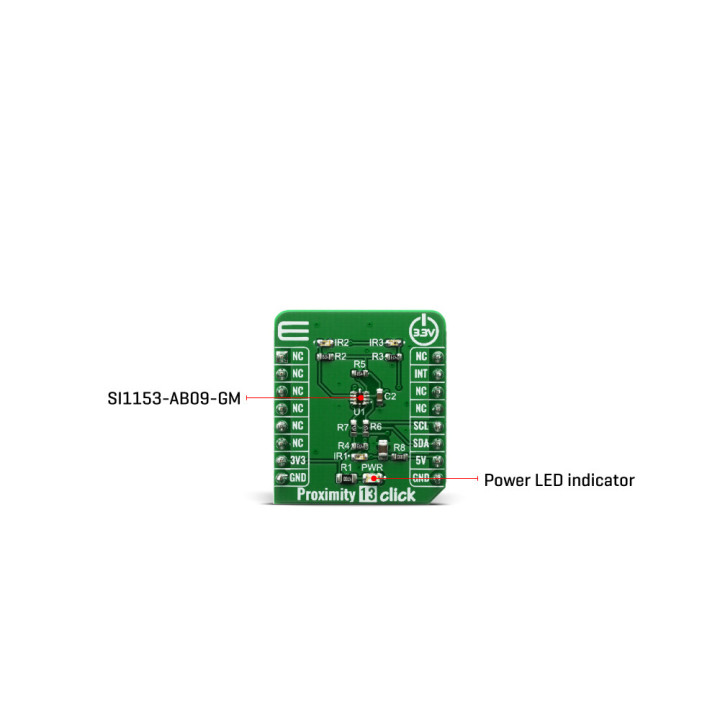

    Détail du capteur de proximité et gestes Proximity 13 click MIKROE-3991

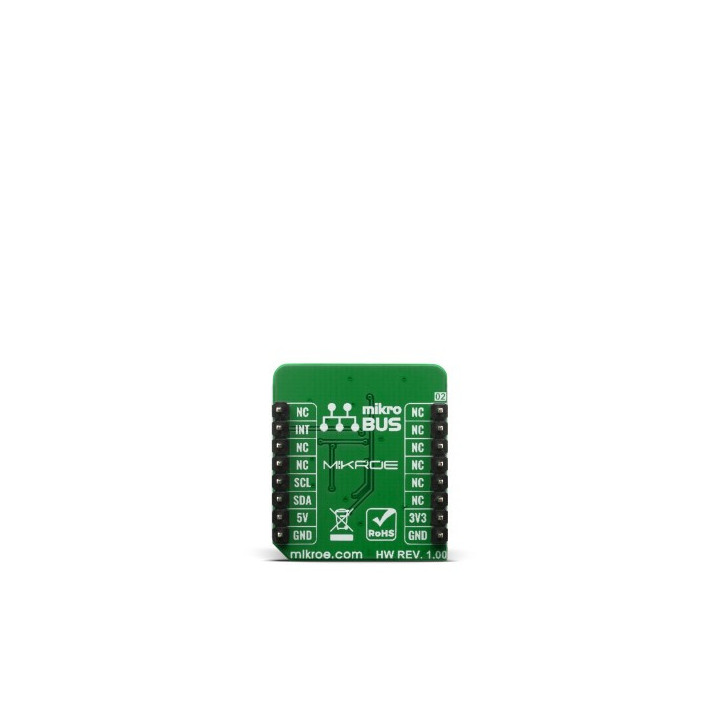

    Vue arrière du capteur de proximité et gestes Proximity 13 click MIKROE-3991

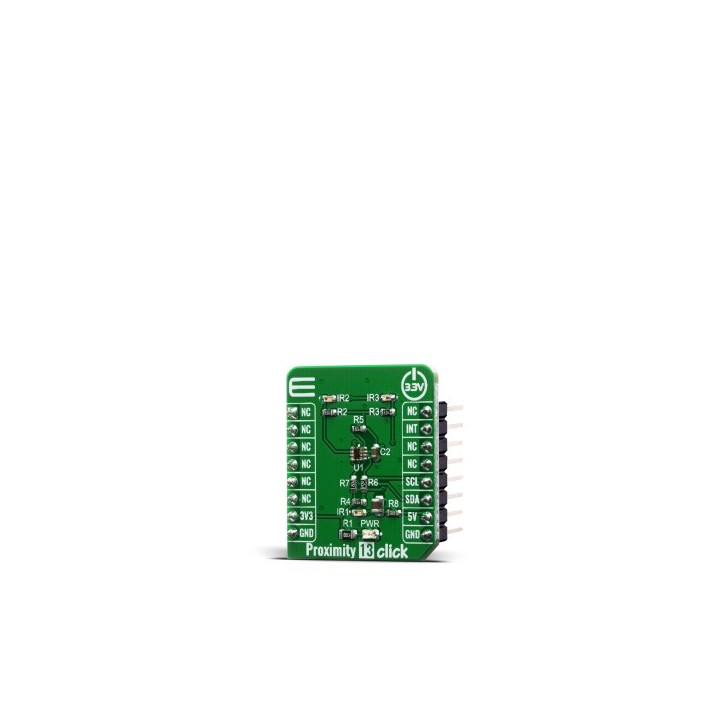

    Vur de côté du capteur de proximité et gestes Proximity 13 click MIKROE-3991
    MIKROE-3991
    Disponible
    18,00 € TTC
    15,00 € HT

    Dont 0,01 € d'eco-participation déjà incluse dans le prix

    Ce module Click Board basé sur un SI1153-AB09-GMR, vous permettra d'ajouter à votre microcontrôleur un capteur de proximité et de gestes.

    Reprise 1 pour 1         Frais de port à partir de 7.90 €   infos



    Le module Proximity 13 click comprend un circuit intégré de capteur sans contact qui comprend deux convertisseurs analogique-numérique 23 bits, un réseau intégré haute sensibilité de photodiodes visibles et infrarouges, un processeur de signal numérique et trois pilotes de LED intégrés avec des niveaux de commande programmables. La réponse de la photodiode et le circuit de conversion numérique associé offrent une excellente immunité au bruit de scintillement de la lumière artificielle et au bruit de scintillement de la lumière naturelle.

    Par défaut, les paramètres de mesure sont optimisés pour les niveaux de lumière ambiante intérieure, où il est possible de détecter de faibles niveaux de lumière. Pour un fonctionnement sous la lumière directe du soleil, l'ADC peut être programmé pour fonctionner dans un fonctionnement à signal élevé afin qu'il soit possible de mesurer la lumière directe du soleil sans débordement.

    Le Proximity 13 click est capable de mesurer la lumière visible et infrarouge. Cependant, la photodiode visible est également influencée par la lumière infrarouge. La mesure de l'éclairement nécessite la même réponse spectrale que l'œil humain. Si une mesure de lux précise est souhaitée, la réponse IR supplémentaire de la photodiode à lumière visible doit être compensée. Par conséquent, pour permettre à l'hôte d'apporter des corrections à l'influence de la lumière infrarouge, SI1153-AB09-GMR rapporte la mesure de la lumière infrarouge sur un canal séparé. Les photodiodes visibles et IR séparées se prêtent à une variété de solutions algorithmiques. L'hôte peut alors prendre ces deux mesures et exécuter un algorithme pour dériver un niveau de lux équivalent tel que perçu par un œil humain. L'exécution de l'algorithme de correction infrarouge dans l'hôte permet une plus grande flexibilité dans l'ajustement des variables dépendant du système. Par exemple, si vous utilisez un verre protégeant le capteur alors ce dernier bloquera davantage la lumière visible que la lumière infrarouge, la correction IR doit être ajustée.

    Sur des distances inférieures à 50 cm, le détecteur de proximité à réflexion active à double port présente des avantages significatifs par rapport aux systèmes infrarouges à simple port et basés sur le mouvement, qui ne sont bons que pour les événements déclenchés. Les détecteurs infrarouges basés sur le mouvement identifient les objets à proximité, mais uniquement s'ils sont en mouvement. Les systèmes infrarouges basés sur le mouvement à port unique sont ambigus sur les objets stationnaires même s'ils se trouvent dans le champ de proximité. Le clic Proximity 13 peut détecter de manière fiable un objet entrant ou sortant d'un champ de proximité spécifié, même si l'objet ne bouge pas ou se déplace très lentement. Cependant, au-delà d'environ 30 à 50 cm, même avec une bonne isolation optique, un traitement du signal à port unique peut être nécessaire en raison des réflexions statiques d'objets proches, tels que des tables, des murs, etc..

    Ce module peut être utilisé comme un détecteur de proximité et de gestes. Il dispose d'une interface numérique I2C et d'une sortie d'interruption d'événement programmable. L'hôte peut envoyer  une commande au module Proximity 13 click pour lancer des mesures de proximité à la demande. L'hôte peut également placer le module dans un état opérationnel autonome où il effectue des mesures à des intervalles définis et interrompt l'hôte soit après la fin de chaque mesure ou chaque fois que l'échantillon est plus grand / plus petit qu'une valeur de seuil définie ou sort / entre dans un seuil défini.

    Le module est conçu pour être alimenté sous 3.3 V.


    Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

    Du code source pour les modules Click™ Board !
    Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
