Capteur de niveau d'eau sans contact SEN0368

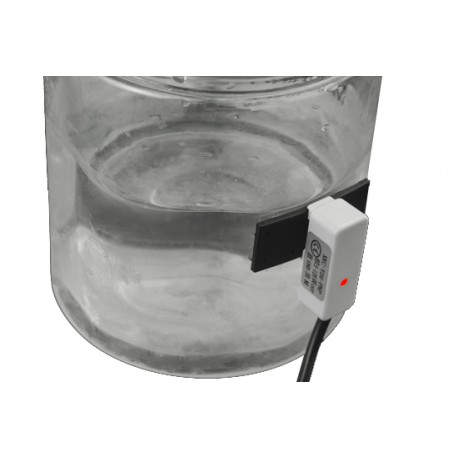

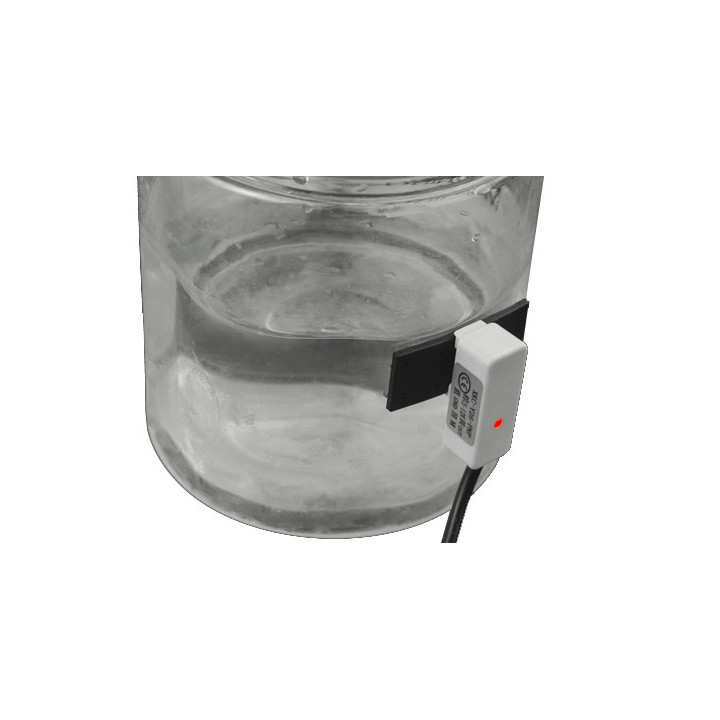

Le capteur de niveau d'eau expérimental SEN0368 (avec sensibilité réglable) vous permettra de détecter le niveau d'un liquide sans contact au travers un récipient  (plastique, verre, céramique, etc..) ou tuyau non métallique de diamètre supérieur à 11 mm et d'épaisseur jusqu'à 20 mm (suivant matériau) par détection capacitive.

Il est livré avec sa carte d'adaptation à sortie numérique (avec câble de raccordement) qui peut être de niveau 3,3V ou VIN (sélection par mini interrupteur) ce qui le rend compatible avec la plupart des microcontrôleurs comme un Arduino® (non inclus) dont vous trouvez un exemple avec code source dans le guide de démarrage téléchargeable.

La platine intègre 2 cavaliers de configuration pour la prise en compte du niveau haut ou bas du liquide et de l'état de sortie lors de l'activation.



Idéal pour détecter le niveau d'un liquide sans usure du capteur à long terme puisque ce dernier n'est pas directement en contact avec le liquide.

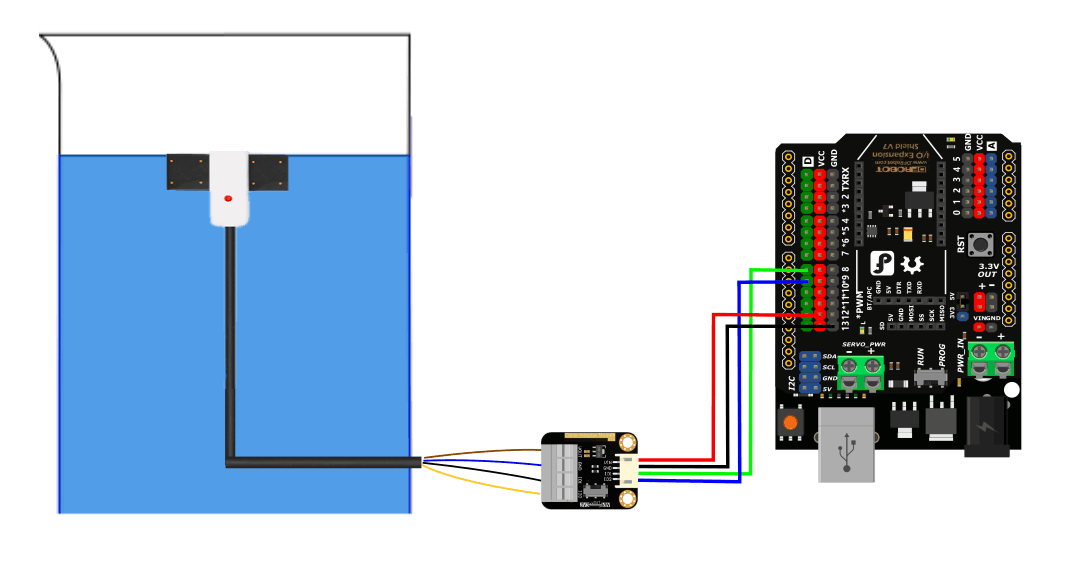

Exemple de réalisation (récipient, liquide et module compatible Arduino non inclus)

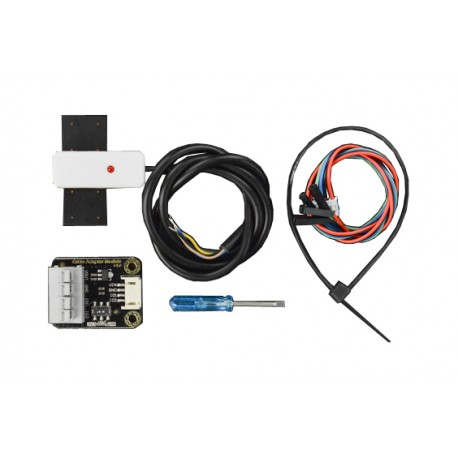

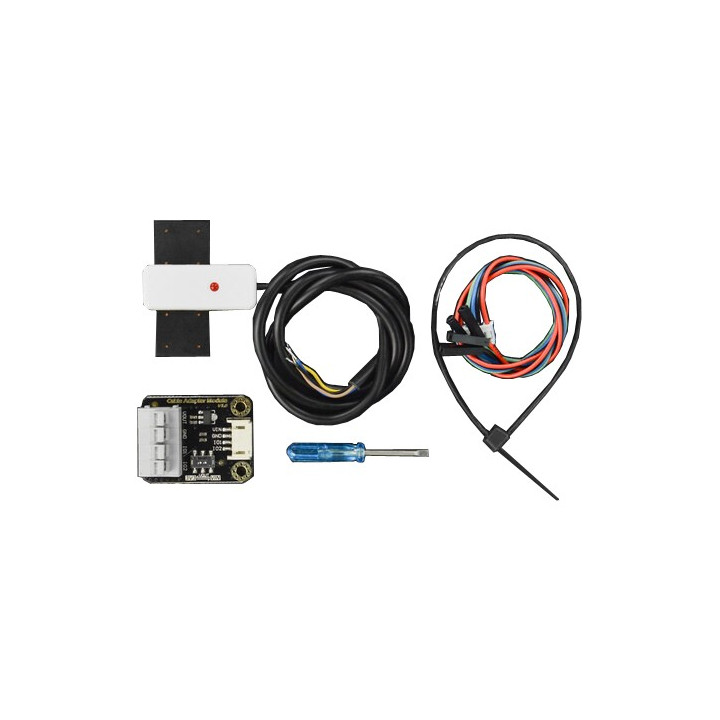

Contenu:

• 1 capteur de niveau de liquide capacitif sans contact
• 1 mini tournevis plat (pour le réglage de la sensibilité)
• 1 câble Gravity 4 broches femelles vers 4x 1 broche femelle type Dupont
• 1 collier de serrage (5 x 195 mm)

Caractéristiques:

• Alimentation (VIN): 5 à 12 Vcc

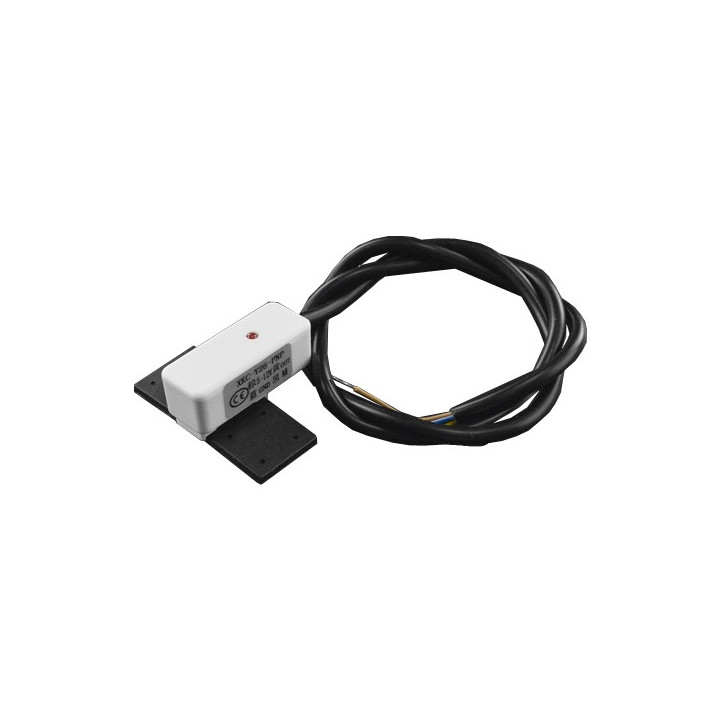

• Capteur capacitif (avec led d'état) à sortie 4 fils
• Longueur du câble du capteur: 45 cm env.

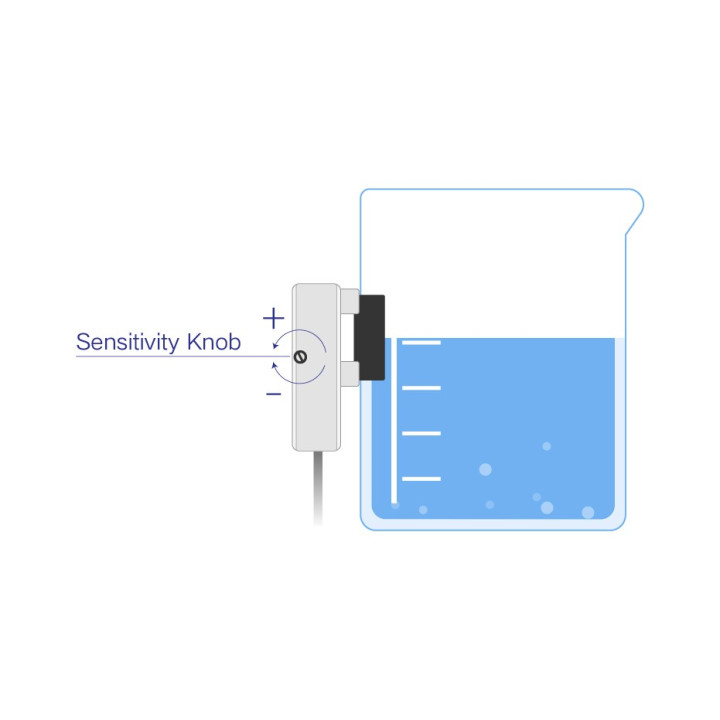

• Sensibilité réglable (par vis sur le coté du capteur)
• Avec platine d'adaptation
• Raccordement du capteur sur borniers à poussoir
• Sortie: numérique (sur connecteur Gravity 4 broches)
• Niveau de sortie réglable: 3,3V ou VIN (sélection par interrupteur)
• Choix des états (haut-bas) niveau liquide et sortie configurable par cavaliers
• Temps de réponse : 500ms
• Température de fonctionnement : -5°C à +105°C
• Précision du niveau de liquide : ±1,5mm
• Epaisseur du contenant (TR): ≤20mm max.
• Dimensions du contenant (OD) : ≥ 11 mm mini.

Ce capteur expérimental est exclusivement destiné pour un usage ludique dans le cadre d'expérimentations avec de l'eau douce froide. Ce dernier n'est pas conçu pour un usage industriel, ni autorisé pour être utilisé avec des liquides chauds, ni avec des liquides d'origine alimentaire (pour humain ou animaux), ni dans des piscines, ni des puits, ni avec des carburants, ni avec des liquides explosifs ou inflammables.
