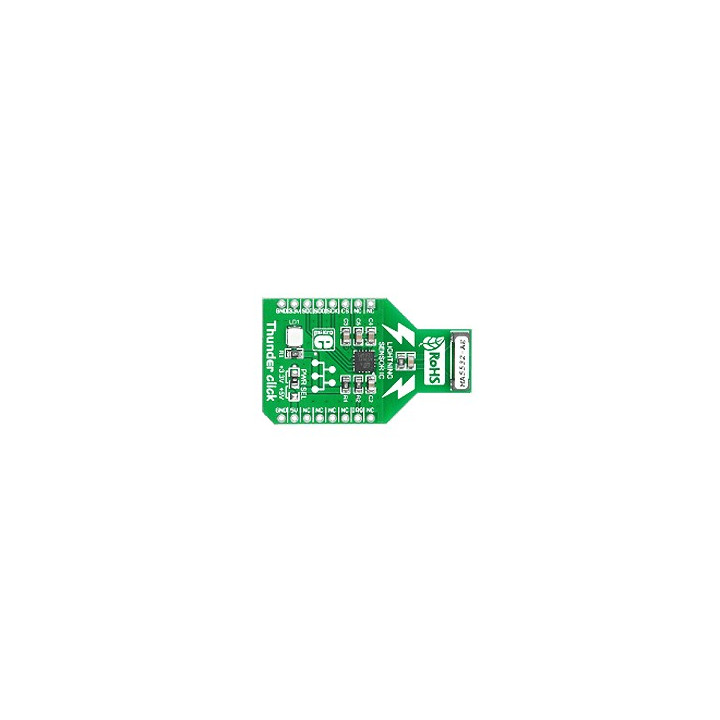

Capteur de lumière Thunder Click Board

Le module se pilote via une liaison SPI.

Des exemples de programmes dédiés aux PIC32™ avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.







Le module peut être alimenté sous 3,3 V ou + 5 V.

Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).


A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™





Enfichez le module MIKROE-1444 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1444 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "Thunder Click"
*
*************************************************************************
*
* La détection de foudre est affichée dans le moniteur série.
*
* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "Thunder Click" (MIKROE-1444) inséré sur le support N°1 du shield MIKROE-1581
* ou divers straps mâles/femelles (réf. : PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)
*
* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing )
*
* Bibliothèque
* 1. https://github.com/raivisr/AS3935-Arduino-Library
************************************************************************/

// Appel des bibliothèques
#include <SPI.h>
#include <AS3935.h>

void printAS3935Registers(); // sous-programme de configuration de l'AS3935
byte SPItransfer(byte sendByte);
int tunecap;

void AS3935Irq();
AS3935 AS3935(SPItransfer,10,2);

void setup()
{
Serial.begin(9600); // initialisation de la liaison série
// Configuration de la liaison SPI
SPI.begin();
SPI.setDataMode(SPI_MODE1);
SPI.setClockDivider(SPI_CLOCK_DIV16);
SPI.setBitOrder(MSBFIRST);

// Configuration de l'AS3935
AS3935.reset();
delay(10);
AS3935.setIndoors(); // le module fonctionne à l'intérieur
// ou s'il fonctionne à l'extérieur AS3935.setOutdoors();
AS3935.registerWrite(AS3935_NF_LEV,2);
AS3935.enableDisturbers();
printAS3935Registers();

attachInterrupt(0,AS3935Irq,RISING); // autorisation des interruptions sur front montant de la broche 2 de l'Arduino
}

void loop()
{
Serial.println("Tout est calme...");
delay(1000);
}

void printAS3935Registers()
{
int noiseFloor = AS3935.getNoiseFloor();
int spikeRejection = AS3935.getSpikeRejection();
int watchdogThreshold = AS3935.getWatchdogThreshold();
Serial.print("Noise floor : ");
Serial.println(noiseFloor,DEC);
Serial.print("Spike rejection : ");
Serial.println(spikeRejection,DEC);
Serial.print("Watchdog threshold : ");
Serial.println(watchdogThreshold,DEC);
}

byte SPItransfer(byte sendByte)
{
return SPI.transfer(sendByte);
}

void AS3935Irq() // sous-programme de gestion de la détection de foudre
{
int irqSource = AS3935.interruptSource();
if (irqSource & 0b0001)
{
Serial.println("Niveau de bruit trop haut");
}
if (irqSource & 0b0100)
{
Serial.println("Perturbation detectee");
}
if (irqSource & 0b1000)
{
int strokeDistance = AS3935.lightningDistanceKm();
if (strokeDistance == 1)
{
Serial.println("Attention, orage !!!");
}
if (strokeDistance == 63)
{
Serial.println("Foudre hors de portee detectee.");
}
if (strokeDistance < 63 && strokeDistance > 1)
{
Serial.print("Foudre detectee a ");
Serial.print(strokeDistance,DEC);
Serial.println(" kilometres environ.");
}
}
}
