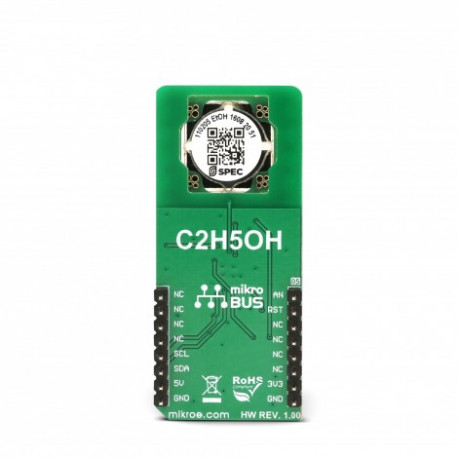

Capteur de gaz Alcool 2 Click MIKROE-3097

Bien que très fiable et précis, le module capteur gaz Alcool 2 Click est avant tout prévu pour la détection de gaz relative. Par exemple, il peut détecter des niveaux accrus de gaz éthanol. Cependant, lors du développement d'applications pour la concentration absolue de gaz, le capteur doit être étalonné et les données de mesure doivent être compensées. Des facteurs tels que l'humidité et la température peuvent affecter les mesures, la courbe de réaction du capteur à un gaz mesuré spécifique (l'éthanol dans ce cas) n'est pas complètement linéaire et d'autres gaz peuvent affecter la mesure (sensibilité croisée à d'autres gaz). Pour cette raison, une gamme de routines d'étalonnage doit être effectuée dans les conditions d'environnement de travail, afin de calculer la concentration absolue de gaz.

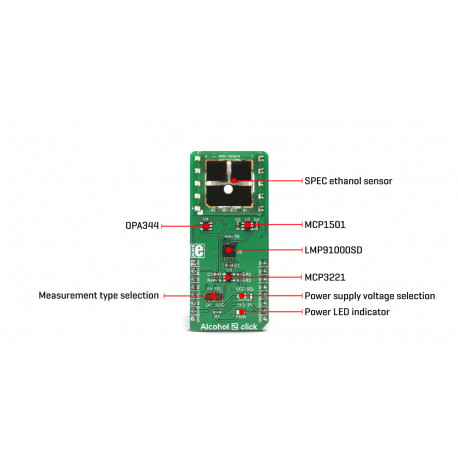

Le module dispose de deux circuits intégrés supplémentaires embarqués. Le premier est le MCP3221 , un convertisseur A/N à registres d'approximation successifs 12 bits, de Microchip™. Le deuxième circuit intégré est l'OPA344, un amplificateur opérationnel rail à rail à alimentation unique, de Texas Instruments.

Prévu pour être alimenté sous une tension de 3,3 V ou 5 V, le module s'interfacera avec votre microcontrôleur via une liaison I2C ou via une entrée de conversion analogique/numérique de votre microcontrôleur si vous désirez exploiter directement le singal analogique en sortie du capteur..


Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.


Sa conception au format MikroBUS™ (cliquez ici pour plus d'information sur ce type de standard) vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard).

Le module est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR6 ou encore la platine Flip & Click - voir en bas de page).

Enfin, à l'aide de platines d'adaptations additionnelles (voir en bas de page), il vous sera également possible de l'enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Encore plus de code source pour vos modules Click™ Board !

Nous proposons désormais également des notes d'applications concernant les modules Click Board et les Arduino™




Note d'application Click Board™ et Arduino™ (TOME 1)
Note d'application Click Board™ et Arduino™ (TOME 2)
Note d'application Click Board™ et Arduino™ (TOME 3)
Note d'application Click Board™ et Arduino™ (TOME 4)
Note d'application Click Board™ et Arduino™ (TOME 5)
Note d'application Click Board™ et Arduino™ (TOME 6)
Note d'application Click Board™ et Arduino™ (TOME 7)
Note d'application Click Board™ et Arduino™ (TOME 8)
Note d'application Click Board™ et Arduino™ (TOME 9)
Note d'application Click Board™ et Arduino™ (TOME 10)

Téléchargez également les fichiers sources de ces notes d'applications
