Module capteur de charge MIKROE pour microcontrôleur I2C

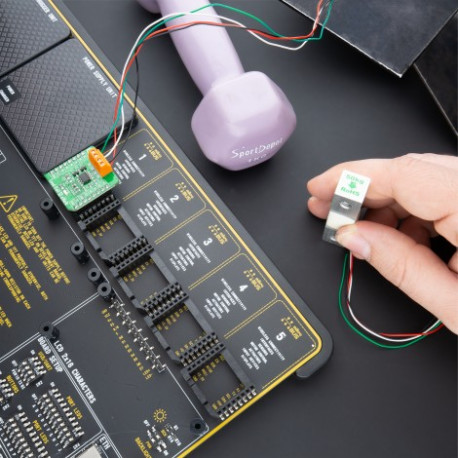

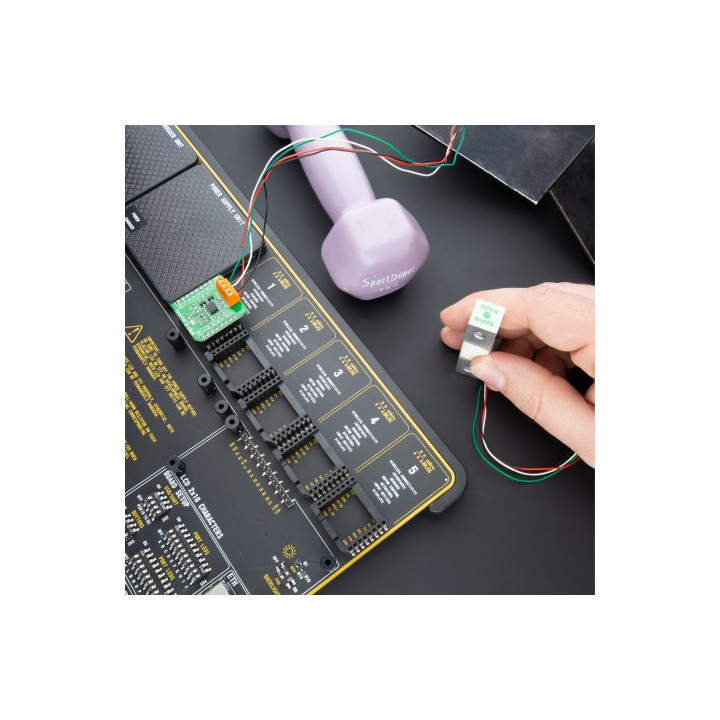

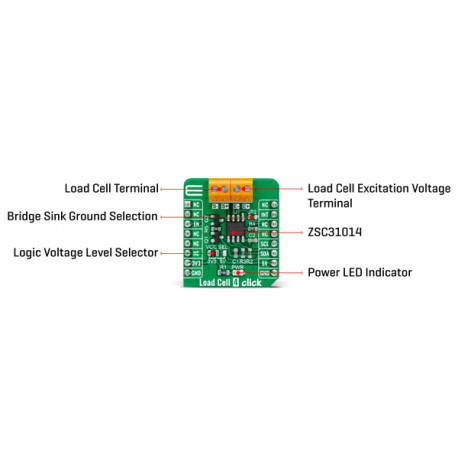

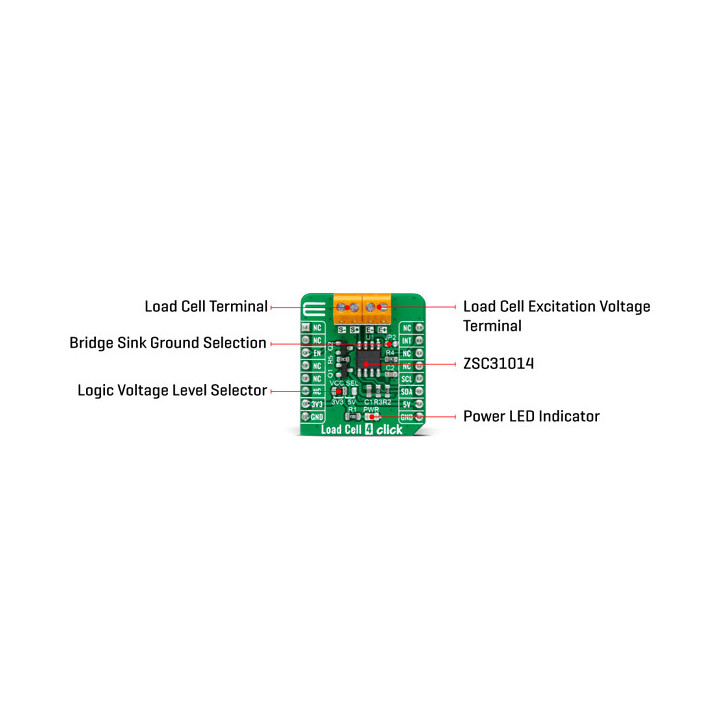

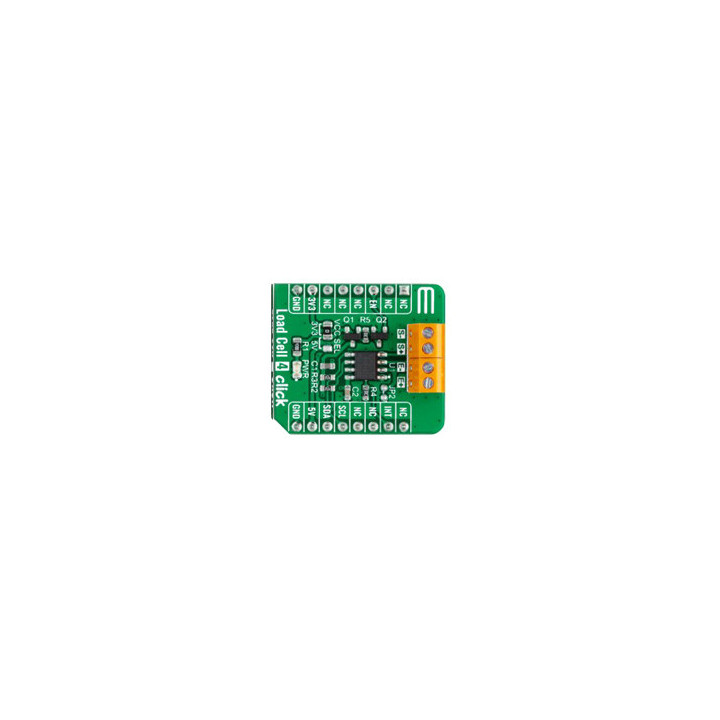

Spécialement conçu pour fonctionner avec les capteurs de force/charge à jauge de contrainte, le module Click Board Load cell 4 de chez MikroElektronika, basé sur une circuit CMOS spécialisé (ZSC31014) ADC 14 bits et pré-amplificateur stabilisé avec 8 réglages de gain programmables (1,5 / 3 / 6 / 12 / 48 / 96 ou 192) pour signaux différentiels et demi-pont et permettent de mesurer avec précision le poids d'un objet à l'aide d'un microcontrôleur (non livré) depuis l'interface I2C de ce dernier.

La résolution de la sortie dépend de la plage d'entrée et du réglage du gain analogique. L'horloge du ZSC31014 peut fonctionner à 1 MHz (puissance inférieure, meilleures performances de bruit) ou à 4 MHz (fréquences d'échantillonnage plus rapides).

Le cœur DSP interne utilise des coefficients stockés dans l'EEPROM pour calibrer / conditionner avec précision le signal d'entrée différentiel amplifié. La température peut être mesurée à partir d'un capteur de température interne, qui peut être étalonné pour compenser les effets de température du pont de capteurs.

• Niveau logique: 3,3V ou 5V (sélection par pont de soudure)
• Compatible capteur de charge/force à jauge de contrainte
• Convertisseur préamplificateur et ADC 14 bits ZSC31014
• Entrée sur bornes à vis (gain 1,5 / 3 / 6 / 12 / 48 / 96 et 192)
• Compatible mikroBUS™ et mikroSDK
• Interface: I2C à 2 fils jusqu'à 400 kHz
• Dimensions: 28,6 x 25,4 mm
• Poids: 17 g

Vous trouverez sur le site de MikroElektronika des exemples de programmes dédiés aux PIC, PIC32™, dsPIC30/33 & PIC24, AVR, FT90x et ARM avec les compilateurs "C" (mikroC), "PASCAL" (mikroPascal), "BASIC" (mikroBASIC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
