Capteur d'empreinte digitale Fingerprint 3 Click

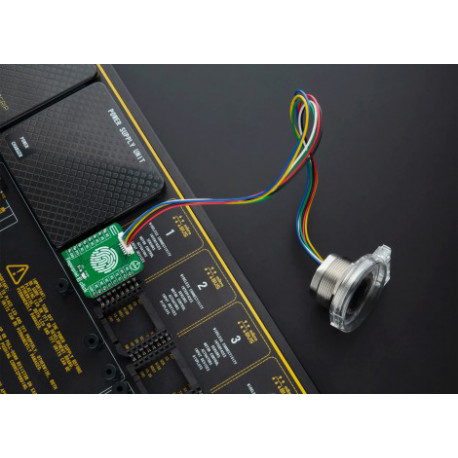

Livré avec un lecteur (scanner) d'empreinte digital capacitif R503 (modèle à encastrer) avec 2 leds de contrôle circulaire intégrées et un capot de protection, ce bundle vous permettra de réaliser rapidement des applications biométrique expérimentale (reconnaissance, vérification d'empreinte digitale, etc...) depuis l'interface UART TTL (niveau 3,3 V) de votre microcontrôleur (non livré).

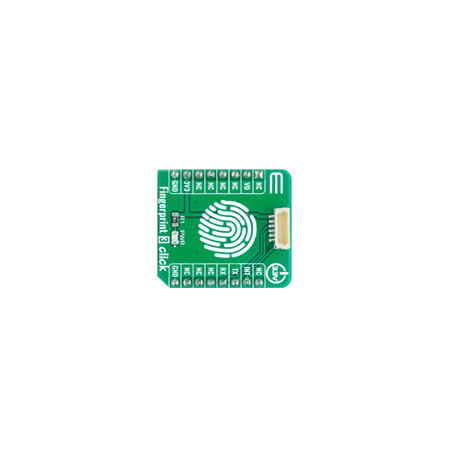

Le pack est livré avec le module adaptateur Fingerprint 3 Click (avec l'état d'état) qui vous permettra de récupérer les broches du connecteur MX1.0--6P du capteur RS503 vers des broches mâles au pas de 2,54 mm.


Caractéristique:

• Capteur d'empreinte digitale RS503 (capacitif)
• Alimentation: 3,3Vcc
• Interface UART (TTL niveau 3,3V)
• Consommation typique: 20 mA (en acquisition) - 2µA (en détection)
• Consommation en pointe: 60 mA max.
• Capacité: 200 empreintes
• Résolution: 508 dpi
• Durée d'acquisition: < 0,2 s
• Zone de détection: 192 x 192 pixels (Ø 15 mm)
• Led de contrôle circulaire bicolore: bleue et rouge
• Connecteur MX1.0--6P
• Livré avec adaptation MX1 0-6pin vers broches mâles 2,54 mm (compatible mikroBUS)
• Dimensions capteur: Ø 28 x 19 mm
• Dimensions module: 28,6 x 25,4 mm
• Filetage: Ø 23,5 mm (Ø perçage conseillé 24-25 mm)

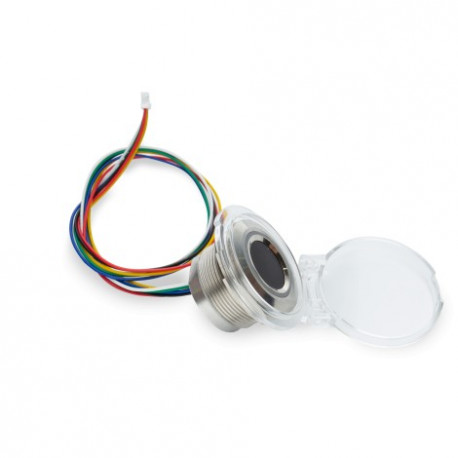

• Avec capot de protection



Des exemples de programmes pour PIC, PIC32, ARM, AVR, FT90x, dsPIC30/33 & PIC24 dédiés avec les compilateurs BASIC (mikroBASIC), "C" (mikroC) et PASCAL (mikroPascal) seront prochainement disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Ce capteur est exclusivement conçu, prévu et autorisé pour de l'évaluation (étude pédagogique). Ce dernier n'est pas conçu, ni prévu, ni autorisé pour être intégré au sein d'une quelconque autre application, ni dans un produit fini.

Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
