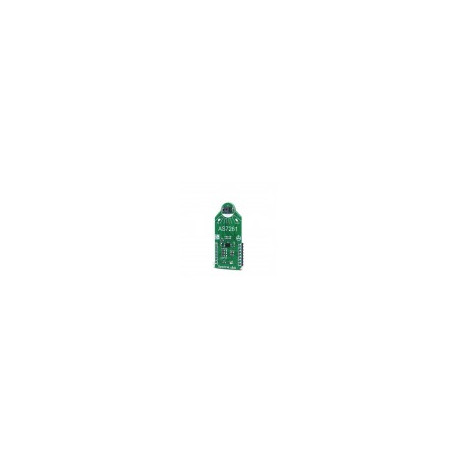

Capteur chromatique spectral MIKROE2972 pour détection de lumière

Le module clic spectral fournit une lecture directe des coordonnées de couleur XYZ, conformément aux coordonnées de couleur CIE 1931 2 ° Standard Observer. Il fournit le mappage des coordonnées XYZ aux coordonnées x, y (Y) de la gamme de couleurs bidimensionnelle, et il les met à l'échelle au système de coordonnées CIE 1976 u'v '.

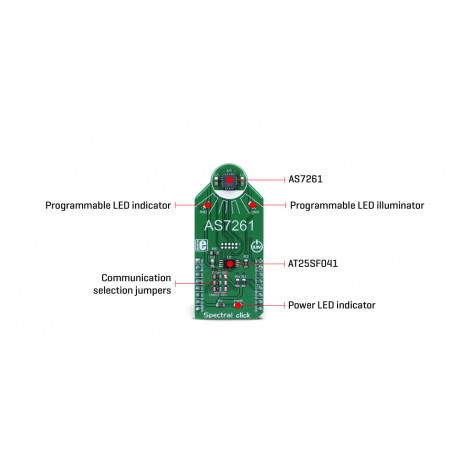

Ce module fournit également des mesures précises de la température de couleur corrélée (CCT) et un écart de point de couleur par rapport à la courbe du corps noir pour la couleur de la lumière blanche, dans le système de coordonnées u'v '. De plus, le module Spectral Click dispose du canal de détection des longueurs d'onde proche IR (NIR), ainsi que de deux canaux LED programmables avec un courant constant.

Les mesures des éléments photo sont numérisées par le convertisseur ADC 16 bits et traitées par Cognitive Light Engine (CLE). Outre les valeurs brutes X, Y et Z, le CLE calcule toutes les valeurs calibrées et mappées disponibles sur cet appareil. Après le temps d'intégration spécifié, ces valeurs sont disponibles dans leurs registres respectifs et sont accessibles via l'interface UART intelligente de haut niveau pilotée par de simples commandes AT ou le bus de protocole de communication I2C. Même le capteur de température est accessible via son registre.

Les données du capteur sont organisées en deux banques. La première banque contient des lectures des photodiodes X, Y, Z et NIR, tandis que la seconde banque contient des lectures des photodiodes X, Y, Z, ainsi que des photodiodes D (sombre) et C (claire). Différents modes permettent d'effectuer des lectures à partir de chaque banque, ainsi que les combinaisons entre ces deux banques. Il existe également un mode de lecture ponctuelle lorsque des mesures critiques ou déclenchées doivent être effectuées.

Le module s'alimente en 3,3 V uniquement.



Les modules Click Board sont idéalement conçus pour l'évaluation, l'apprentissage, le prototypage, les études ainsi que les développements divers. Consultez ce lien pour une description complète de ces derniers.

Du code source pour les modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".
