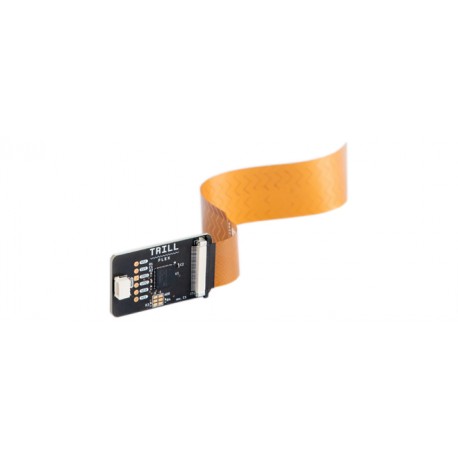

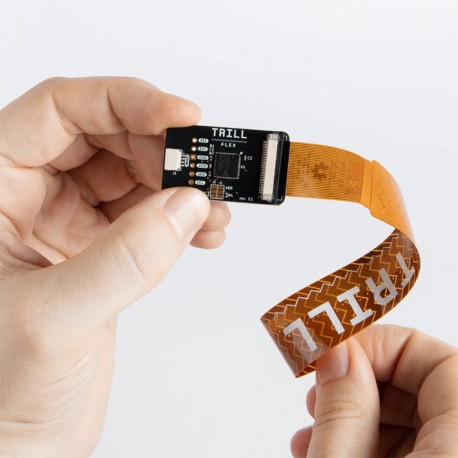

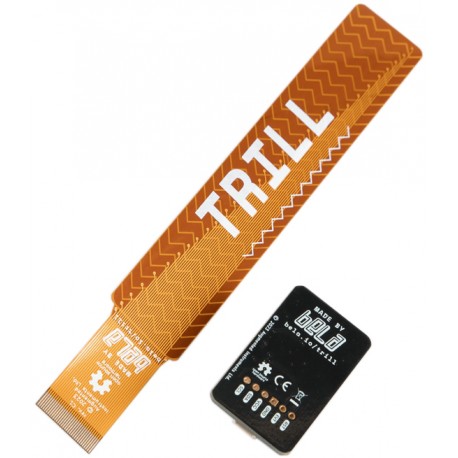

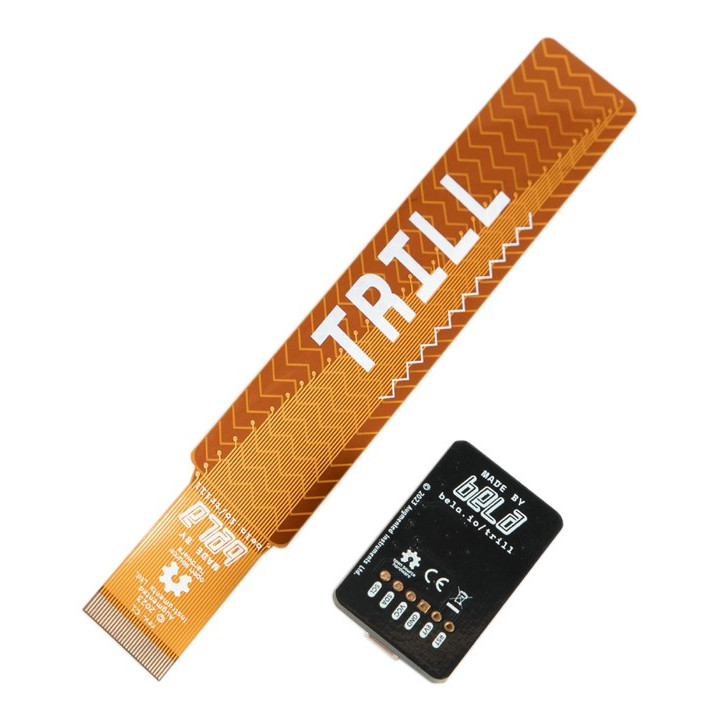

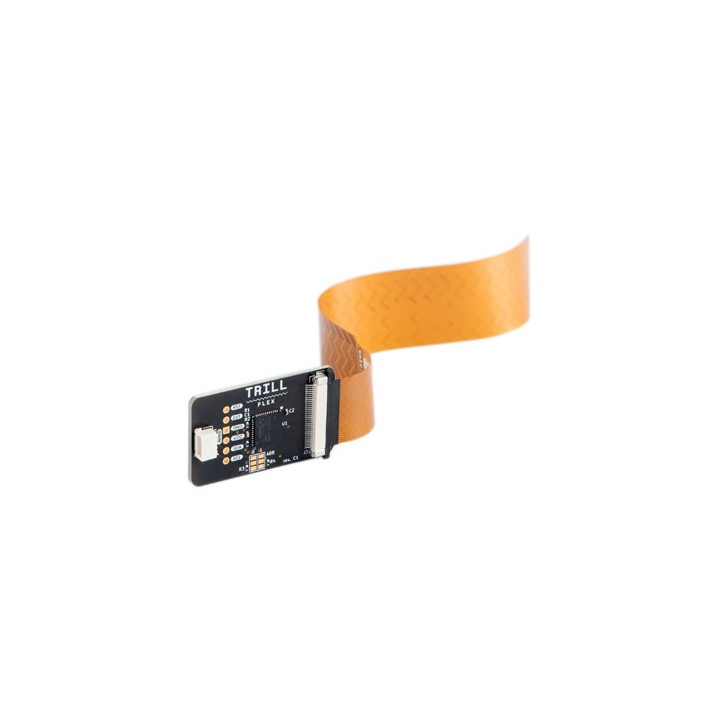

Capteur capacitif I2C multi contacts Trill Flex

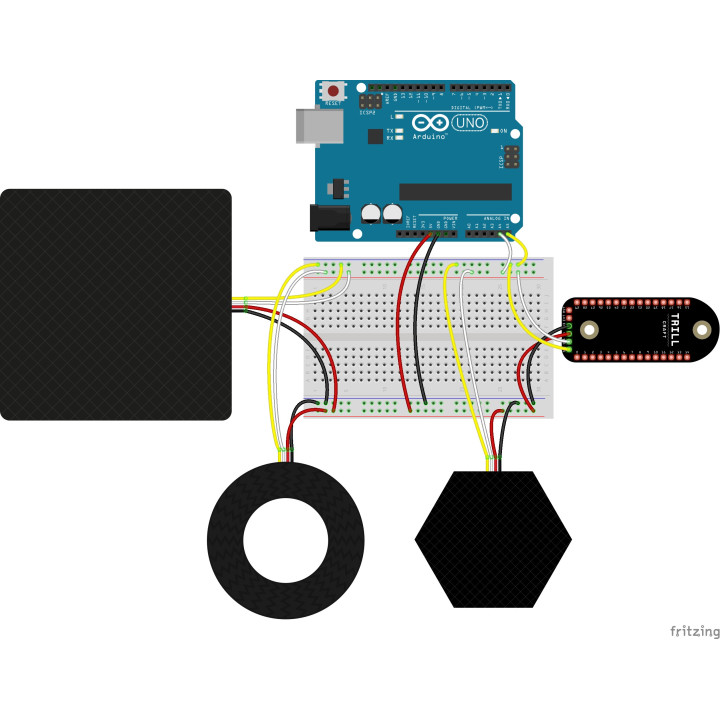

Cette platine fait partie de la gamme de capteurs Trill qui existe sous différentes formes (barre, cercle, carré et hexagone). Si nécessaire, il vous sera possible de jumeler plusieurs capteurs (de différentes formes) pour disposer d'une zone de détection plus importante. Des exemples de raccordement, des librairies et des codes sources sont disponibles en téléchargement pour ces capteurs.

La particularité des capteurs Trill est qu'ils sont multipoints et d'une grande précision vous permettant ainsi de réaliser des capteurs très variés (dalle tactile, slider multicontacts, etc..) comme dans la vidéo ci-dessous.

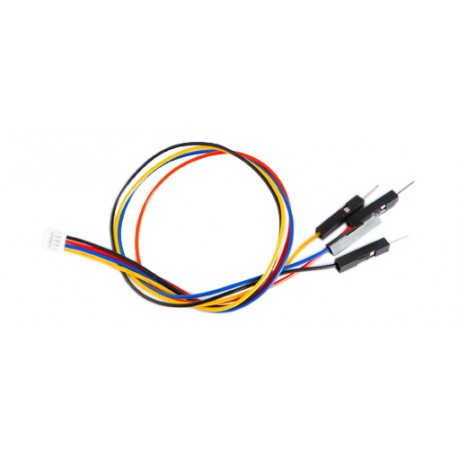

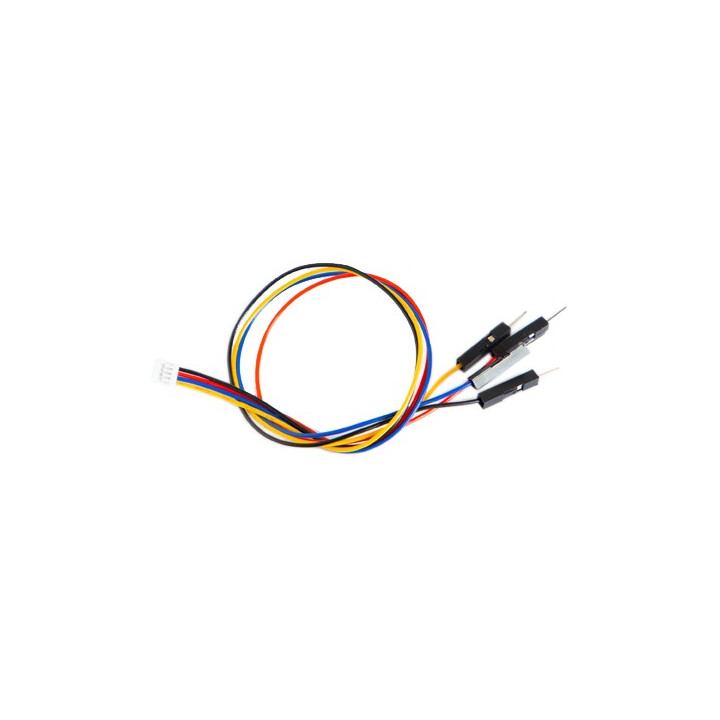

La platine est équipée d'un connecteur et d'un cordon au format Grove.  Le cordon pourra être coupé en bout afin de pouvoir dénuder les fils pour que vous puissiez les raccorder directement sur vos platines microcontrôlées (Arduino®, raspbery...) ou sur des plaques de développement sans soudure.

Si vous disposez d'un Shield/HAT avec connecteur Grove le raccordement se fera directement via le cordon au format Grove du capteur.





Exemple de raccordement* d'un capteur Capacitif Trill (ici version Ring) sur un Arduino® (non inclus)






Exemple de raccordement* d'un capteur Capacitif Trill (ici version Square) sur une Raspberry Pi (non incluse)






Exemple de raccordement d'un capteur Capacitif Trill (ici version Bar) sur Teensy (non incluse) avec résistance de Pull up additionnelles (non livrées)



Caractéristiques:
- Interface: I2C
- Adresse par défaut: 0x20 (modifiable par pont de soudure)
  *Nécessite 2 résistances de pull up de 4,7 Kohms (non livrées)

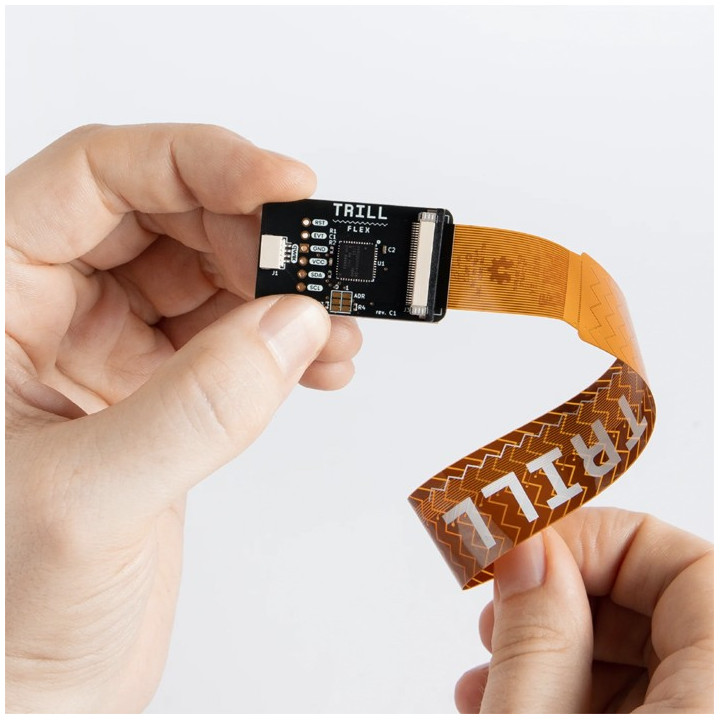

- Dimensions: 117 x 22 mm
