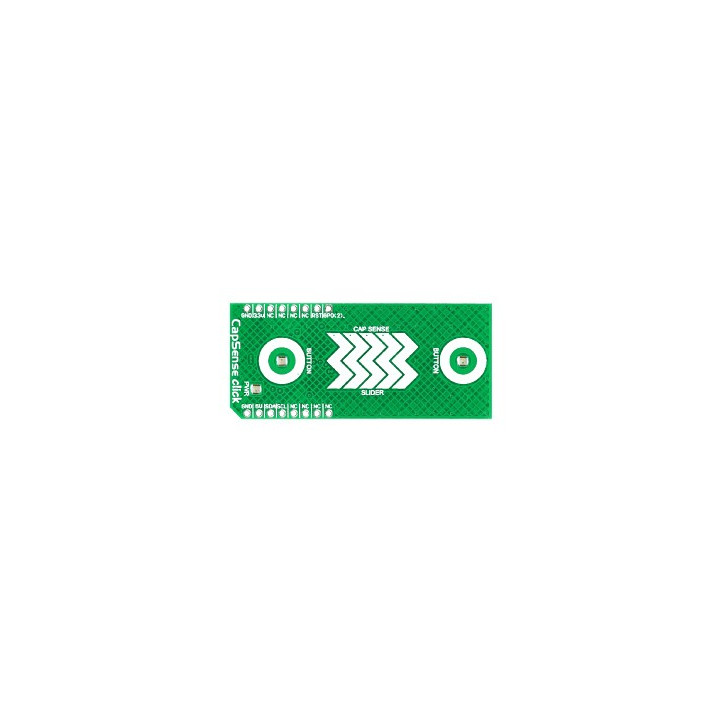

Capteur capacitif I2C MIKROE1446 sur base CY8C201A0

Ce petit module "click Board" intègre un capteur capacitif de type "CY8C201A0". Ce dernier dispose d'une liaison I2C qui vous permettra de le piloter depuis votre microcontrôleur.

Le module dispose de 5 zones de détection (type slider) associées à 2 zones type "bouton" ainsi qu'à 2 leds de visualisation.

Le module s'alimente en 3,3 ou 5 V.


Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board


Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).

A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.


Du code source pour vos modules Click™ Board !
Disposer d'une solution matérielle pour développer c'est bien... mais disposer du code source associé pour faciliter une intégration au sein de son application... c'est mieux ! C'est ce que vous propose mikroelektronika (le fabricant des modules Click Board) par l'intermédiaire d'un site Internet dédié à cet usage. Des exemples de programmes dédiés (suivant les modules Click Board) aux PIC, dsPIC, PIC24, PIC32, ARM™, FT90x, AVR, 8051 avec les compilateurs "C" (mikroC) sont disponibles afin de vous permettre une prise en main rapide et intuitive du module.

Connectez vous sur le www.libstock.com pour accélérer la mise en oeuvre des modules "Click Board".



Nous proposons également ci-dessous une application avec un arduino™





Enfichez le module MIKROE-1446 sur la platine MIKROE-1581... Puis enfichez le tout sur la platine arduino™ (A000066) ou réalisez les connexions ci-dessous entre la platine Arduino™ (A000066) et le module MIKROE-1446 (si vous ne disposez pas de la platine d'interface MIKROE-1581).

Programme Arduino


/************************************************************************
*
* Test du module "CapSense Click"
*
*************************************************************************
* L'état des deux boutons et l'évolution du slider sont affichés
* dans le moniteur série.

* Matériel
* 1 Arduino Uno (A000066)
* 1 Shield "Click" pour arduino UNO (Réf. : MIKROE-1581)
* 1 Module "CapSense Click" (Réf.: MIKROE-1446) inséré sur le support N°1 du shield
* ou divers straps mâles/femelles (réf.: PRT-12794) si vous ne disposez pas de
* de la platine shield MIKROE-1581)

* Schéma publié sous licence CC Attribution-ShareALike (Arduino et ses connexions réalisés avec Fritzing)
*

************************************************************************/

#include <Wire.h> // appel de la bibliothèque
#define CY8C201A0_Adresse 0x00 // adresse I2C du CY8C201A0

//Affectation des broches
#define XRES 17

byte bouton;
byte slider1;
byte slider2;
byte slider;

void setup()
{
pinMode(XRES,OUTPUT);
digitalWrite(XRES,LOW);
Serial.begin(9600); // initialisation de la liaison série
Wire.begin(); // initialisation de la liaison I2C
Init_CY8C201A0(); // initialisation du CY8C201A0

// Ecriture dans le registre OUTPUT_PORT0 pour éteindre les led
Ecriture_Registre(0x04,0x03);
delay(500);
// Ecriture dans le registre OUTPUT_PORT0 pour allumer les led
Ecriture_Registre(0x04,0x00);
delay(500);
}

void loop()
{
bouton=Lecture_Registre(0x88);
Serial.print("Bouton=");
Serial.println(bouton);

Wire.beginTransmission(CY8C201A0_Adresse); // envoi de l'adresse du CY8C201A0
Wire.write(0x8A); // envoi de l'adresse du registre
Wire.endTransmission();
Wire.beginTransmission(CY8C201A0_Adresse|0x1); // envoi de l'adresse du CY8C201A0+R
Wire.requestFrom(CY8C201A0_Adresse, 2);
delay(10);
if (Wire.available()<=2) // récupération des deux octets
{
slider1 = Wire.read();
slider2 = Wire.read();
}
Wire.endTransmission();
Serial.print("Slider1=");
Serial.println(slider1);
Serial.print("Slider2=");
Serial.println(slider2);

delay(500);
}

void Init_CY8C201A0(void) // Initialisation du CY8C201A0
{
// Ecriture dans le registre COMMAND_REG pour accéder au mode de configuration
Ecriture_Registre(0xA0,0x08);
// Ecriture dans le registre CS_ENABL1 pour définir les broches du slider
Ecriture_Registre(0x07,0x1F);
// Ecriture dans le registre CS_ENABL0 pour définir les broches des boutons
Ecriture_Registre(0x06,0x18);
// Ecriture dans le registre GPIO_ENABLE0 pour définir les broches des led
Ecriture_Registre(0x08,0x03);
// Ecriture dans le registre DM_STRONG0 pour valider le mode "Strong Drive"
Ecriture_Registre(0x11,0x03);
// Ecriture dans le registre CS_SLID_CONFIG pour configurer le slider
Ecriture_Registre(0x75,0x01);
// Ecriture dans les registres CS_SLID_MULM et CS_SLID_MULL pour configurer la résolution du slider
Ecriture_Registre(0x77,0x30);
Ecriture_Registre(0x78,0x00);
// Ecriture dans le registre COMMAND_REG pour mémoriser cette configuration
Ecriture_Registre(0xA0,0x01);
delay(250);
Ecriture_Registre(0xA0,0x06);
delay(250);
}

void Ecriture_Registre(byte adresse,byte donnee)
{
Wire.beginTransmission(CY8C201A0_Adresse); // envoi de l'adresse du CY8C201A0
Wire.write(adresse); // envoi de l'adresse du registre
Wire.write(donnee); // envoi de la donnée
Wire.endTransmission();
}

byte Lecture_Registre(byte adresse)
{
byte donnee;
Wire.beginTransmission(CY8C201A0_Adresse); // envoi de l'adresse du CY8C201A0
Wire.write(adresse); // envoi de l'adresse du registre
Wire.endTransmission();
Wire.beginTransmission(CY8C201A0_Adresse|0x1); // envoi de l'adresse du CY8C201A0+R
Wire.requestFrom(CY8C201A0_Adresse, 1);
delay(10);
if (Wire.available()<=1) // récupération de la donnée
{
donnee = Wire.read();
}
Wire.endTransmission();
return donnee;
}
