Module Click Board MIKROE3202 avec capteur capacitif gestes IQS266
Dont 0,01 € d'eco-participation déjà incluse dans le prix

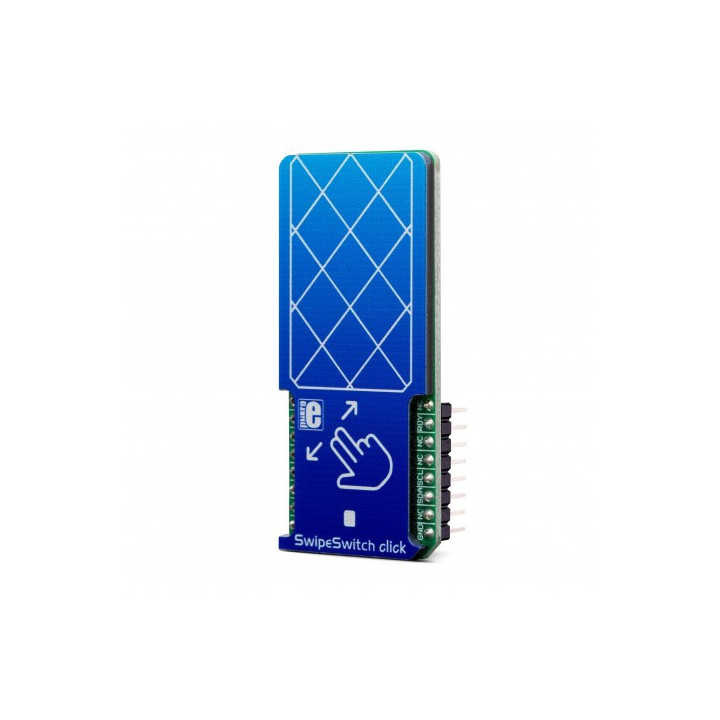

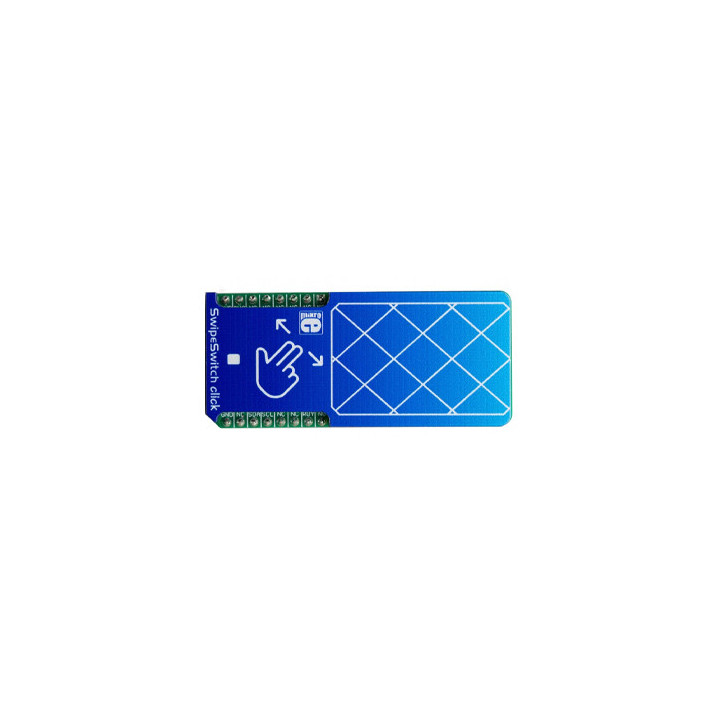

Ce module click Board intègre un contrôleur de trackpad de type IQS266 faisant office de détecteur capacitif tactile, de gestes et de proximité.

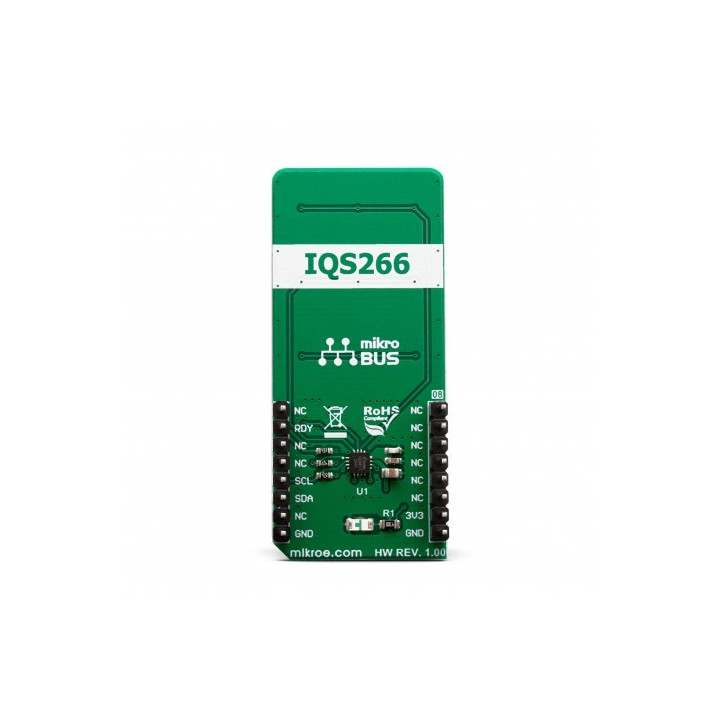

Le circuit intégré utilisé sur ce module se compose d'un contrôleur de trackpad capacitif 2x3 canaux et d'un seul capteur de proximité auto-capacitif, qui peut être utilisé pour réveiller l'ensemble. Cela garantit une très faible consommation d'énergie, car le dispositif peut rester en mode veille lorsqu'il n'est pas utilisé.
Le circuit IQS266 peut détecter un certain nombre de gestes de glissement et de tapotement configurables. Une fonction d'implémentation de réglage automatique (ATI) assure une performance optimisée dans diverses conditions.

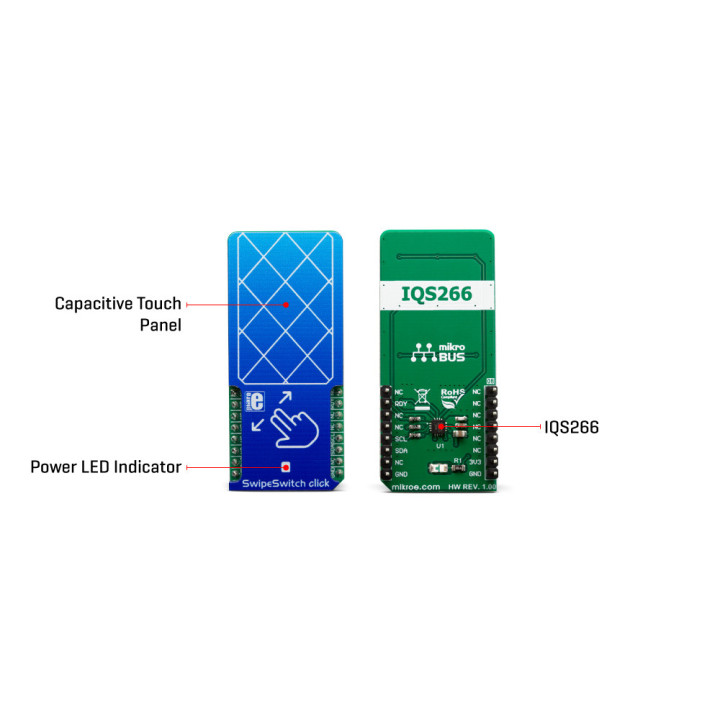

Le contrôleur tactile intégré comprend 2 récepteurs et 3 émetteurs, permettant de former un trackpad tactile capacitif 2x3. En utilisant un motif de trace spécifique sur le PCB, le module Click board ™ est capable de détecter plusieurs gestes de glissement différents, offrant plusieurs paramètres de configuration différents. En employant les technologies éprouvées ProxSense® et IQ Switch®, l'appareil IQS266 est capable de fournir une détection tactile très fiable dans diverses conditions environnementales. Il utilise une interface de communication I2C standard, avec la broche RDY supplémentaire pour la signalisation d'événements et les routines d'établissement de liaison du protocole de communication.
L'IQS266 est très flexible, permettant d'ajuster de nombreux paramètres en fonction des besoins. Ces paramètres incluent des périodes de temporisation pour divers modes (temporisation du mode zoom, temporisation du mode faible consommation, temporisation RDY, etc.), des seuils pour divers événements et canaux, certains paramètres de
détection spéciaux, etc.
Le module s'alimente sous 3,3 V.
Pouvant être utilisé et piloté par la plupart des microcontrôleurs, sa conception vous permettra de pouvoir l'insérer sur des plaques de développement sans soudure (type BreadBoard). Consultez ce lien pour une présentation générales des modules Click Board
Il est également directement compatibles avec les platines de développement mikroElektronika (telles que l'EasyPIC7, l'EasyPIC Fusion, l'EasyAVR7 ou encore la platine Flip & Click - voir en bas de page).
A l'aide de platines d'adaptations additionnelles, il vous sera également possible de les enficher sur des plateformes arduino™ (UNO ou Mega2560) ou Rasberry Pi ou BeagleBone Black.
